Замена Bluetooth-антенны в Nintendo Switch

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте небольшую круглую кнопку на задней части контроллера Joy-Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy-Con вверх, пока он полностью не снимется с консоли.

Повторите ту же процедуру для второго Joy-Con.

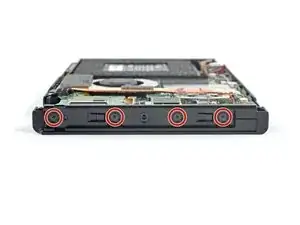

Используйте отвертку Y00, чтобы выкрутить четыре винта длиной 6,3 мм, крепящие заднюю панель.

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается ровно на своё место.

Если вы сорвали один из четырёх винтов Y00 длиной 6,3 мм, при аккуратности и удаче возможно использовать биту Y0 для его извлечения. Обратите внимание, что при этом потребуется приложить большее давление к отвертке, чтобы бита зацепила винт.

Если вам удалось таким способом вынуть сорванный винт, ПОЖАЛУЙСТА, не используйте этот винт снова — замените его.

Используйте отвертку JIS 00, чтобы выкрутить следующие винты, крепящие заднюю панель:

Один винт длиной 2,5 мм на верхнем торце устройства

Два винта длиной 2,5 мм на нижнем торце устройства

Чтобы предотвратить срыв этих тугих винтов, прикладывайте сильное давление вниз, работайте медленно и попробуйте другую отвертку JIS 00, если винты не выкручиваются. Убедитесь, что отвертка полностью вставлена.

В экстренном случае можно использовать крестовую отвертку #000, но вы рискуете повредить или сорвать винты. Надавливайте сильно на отвертку и поворачивайте медленно. Часто помогает смена отвертки, даже если она того же размера.

Используйте отвертку JIS 00, чтобы выкрутить два центральных винта длиной 3,8 мм по бокам устройства (по одному с каждой стороны).

Используйте палец, чтобы откинуть подставку (кикстенд) на задней панели устройства.

Если в слоте microSD установлена карта microSD, извлеките её сейчас, прежде чем переходить к следующему шагу.

Используйте отвертку JIS 00, чтобы выкрутить винт 1,6 мм в нише подставки.

Закройте подставку.

Откройте крышку отсека картриджей для игр.

Крышка отсека картриджей прикреплена к другой половине пластиковой оболочки, что не позволяет полностью приподнять заднюю панель, если она закрыта.

Поднимите заднюю панель снизу устройства и снимите её.

Используйте отвертку JIS 00, чтобы выкрутить винт 3,1 мм, крепящий считыватель microSD к устройству.

Используйте пальцы или пинцет, чтобы поднять считыватель microSD прямо вверх от устройства и отсоединить его.

При обратной сборке убедитесь, что пресс-коннектор под пенопластовой подушкой надежно подключён к плате. Может помочь снятие пенопластовой подушки перед повторной установкой считывателя карт.

Используйте отвертку JIS 00, чтобы выкрутить шесть винтов длиной 3 мм, крепящих защитную пластину к устройству.

Используйте пальцы или пинцет, чтобы отогнуть кусок пенопласта на верхнем торце устройства рядом с отверстием для выхода воздуха вентилятора.

Если пенопласт не отклеивается легко, не тяните сильно — он может порваться. Аккуратно подденьте в разных местах, чтобы отогнуть пенопласт.

Вставьте лопатку под защитную пластину вдоль кромки устройства.

Подденьте, чтобы приподнять защитную пластину и снять её с устройства.

Вы можете почувствовать небольшое сопротивление. Это нормально, поскольку защитная пластина слегка соединена с радиатором термопастой.

Толстая розовая термопаста заполняет зазор между защитной пластиной и медным радиатором под ней. Это помогает предотвратить перегрев Switch.

Вы можете повторно использовать розовую термопасту, если будете осторожны. Содержите пасту в чистоте и убедитесь, что она обеспечивает плотный контакт между радиатором и пластиной при сборке.

Если нужно заменить пасту, обратитесь к нашему руководству по термопасте, чтобы удалить старую пасту и установить подходящую, например термопасту в виде пластилина или K5 Pro, при сборке.

Используйте острый конец лопатки, чтобы поддеть разъём батареи и вытащить его прямо вверх из гнезда на плате.

Используйте отвертку JIS 00, чтобы выкрутить три винта 3 мм, фиксирующие радиатор на материнской плате.

Аккуратно отслойте два куска поролона, приклеенных как к радиатору, так и к вентилятору, от вентилятора.

Поролон нужно отогнуть только настолько, чтобы освободить вентилятор.

Поролон очень хрупкий и легко рвётся. Используйте следующую технику для его снятия:

Вставьте наконечник лопатки под часть поролона, которая ничем не прижата,

Прижмите верхнюю часть поролона пальцем, чтобы зафиксировать её.

Прокатите наконечник лопатки под поролоном до другого конца, чтобы полностью освободить его.

Используйте лопатку или пальцы, чтобы приподнять радиатор и снять его с материнской платы.

Вы можете почувствовать небольшое сопротивление. Это нормально, поскольку радиатор слегка приклеен к процессору термопастой.

Удалите старую термопасту с радиатора и процессора с помощью изопропилового спирта высокой концентрации (90% и выше) и микрофибровой салфетки. Нанесите новую термопасту на процессор перед сборкой.

Нанесите термопасту на все поверхности, на которых она была нанесена ранее. Это включает пространство между тепловой трубкой и алюминиевым экраном, который в Switch используется как дополнительный радиатор.

Используйте инструмент для вскрытия или ноготь, чтобы перевернуть вверх небольшой шарнирный фиксатор на ZIF-разъёме шлейфа дигитайзера.

Используйте пинцет, чтобы сдвинуть шлейф дигитайзера горизонтально и извлечь его из разъёма на плате считывателя игровых карт.

Перед установкой кабеля при сборке убедитесь, что фиксатор ZIF-разъёма перевёрнут вверх.

С кабелем параллельно плате аккуратно вставьте его в разъём.

Не заставляйте кабель в разъём. Если он не вставляется, убедитесь, что фиксатор поднят, отрегулируйте положение кабеля и попробуйте снова.

Если сенсорный экран не работает после ремонта, но считыватель игровых карт работает, убедитесь, что этот кабель правильно вставлен. Если считыватель игровых карт тоже не работает, проверьте разъём считывателя игровых карт на следующем шаге.

Используйте наконечник лопатки, чтобы поддеть разъём для наушников и считывателя игровых карт строго вверх и отсоединить его от материнской платы.

Чтобы снова подсоединить такие прижимные разъёмы, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. Если разъём смещён, штырьки могут согнуться и получить необратимые повреждения.

Если после сборки сенсорный экран не работает и/или игровые карты не определяются, возможно, этот прижимной разъём не был полностью подключён. Аккуратно отсоедините его и попробуйте снова.

Используйте отвертку JIS 00, чтобы выкрутить три винта 3.1 мм, фиксирующие плату наушников и считывателя игровых карт к устройству.

Используйте пинцет или пальцы, чтобы снять кронштейн разъёма наушников.

Используйте пинцет или пальцы, чтобы снять плату наушников и считывателя игровых карт.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы перевернуть вверх небольшой шарнирный фиксатор на ZIF-разъёме шлейфа ЖК-кабеля.

Используйте пинцет, чтобы вытащить шлейф прямо из его разъёма на материнской плате.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы перевернуть вверх небольшой шарнирный фиксатор на ZIF-разъёме шлейфа вентилятора.

Используйте пинцет, чтобы вытащить шлейф вентилятора прямо из его разъёма на материнской плате.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы перевернуть вверх небольшой шарнирный фиксатор на ZIF-разъёме шлейфа кнопок питания и регулировки громкости.

Используйте пинцет, чтобы вытащить шлейф прямо из его разъёма на материнской плате.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы перевернуть вверх небольшой шарнирный фиксатор на ZIF-разъёме шлейфа меньшего ЖК-кабеля.

Используйте пинцет, чтобы вытащить шлейф прямо из его разъёма на материнской плате.

Используйте острый конец лопатки, инструмент для вскрытия или ноготь, чтобы откинуть небольшую шарнирную фиксирующую защёлку на кабеле данных направляющей датчиков Joy Con в ZIF-разъёме.

Используйте пинцет, чтобы аккуратно вытащить ленточный кабель прямо из его разъёма на плате.

Используйте острый конец лопатки, чтобы поддеть чёрный антенный кабель и вытащить его вертикально из гнезда на плате.

Используйте острый конец лопатки, чтобы поддеть белый антенный кабель и вытащить его вертикально из гнезда на плате.

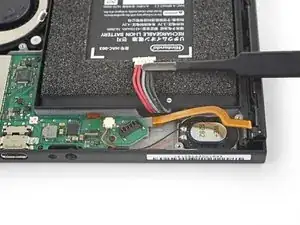

Используйте пальцы или пинцет, чтобы вытащить разъём правого динамика прямо из гнезда на плате.

Не тяните за разъём по проводам динамика. Провода очень тонкие и их легко оторвать от разъёма.

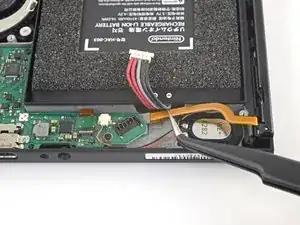

Используйте пальцы или пинцет, чтобы вытащить разъём левого динамика прямо из гнезда на плате.

Не тяните за разъём по проводам динамика. Провода очень тонкие и их легко оторвать от разъёма.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы откинуть небольшую шарнирную фиксирующую защёлку на кабеле данных направляющей датчиков Joy Con в ZIF-разъёме.

Используйте пинцет, чтобы осторожно выдвинуть кабель данных направляющей Joy Con прямо из его разъёма на плате.

Используйте крестовую отвёртку JIS 00, чтобы удалить следующие винты:

Четыре винта 2,5 мм

Два винта 3,1 мм

Вставьте лопатку в зазор между платой и рамой.

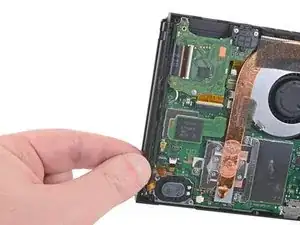

Аккуратно приподнимите плату и извлеките её из рамы.

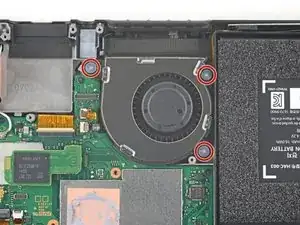

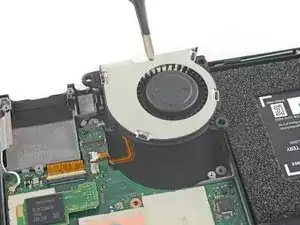

Используйте крестовую отвёртку JIS 00, чтобы удалить три винта 4,8 мм, фиксирующие вентилятор.

Используйте пинцет с притуплённым наконечником или пальцы, чтобы поднять вентилятор вертикально и извлечь его из устройства.

Сравните новую запчасть с оригинальной. Возможно, потребуется перенести оставшиеся компоненты (например, резиновые втулки) на новую деталь перед установкой.

Используйте крестовую отвёртку JIS 00, чтобы удалить четыре винта 3,7 мм, фиксирующие правую направляющую Joy Con к корпусу устройства.

Эти винты затянуты с моментом и их сложно выкрутить. Чтобы избежать срыва грани, прикладывайте сильное давление вниз, работайте медленно и попробуйте другую отвёртку, если винты не выкручиваются.

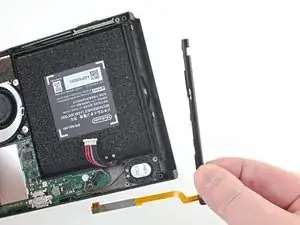

Снимите правую направляющую датчиков Joy Con.

Следите, чтобы не зацепить кабель данных направляющей за корпус устройства во время снятия.

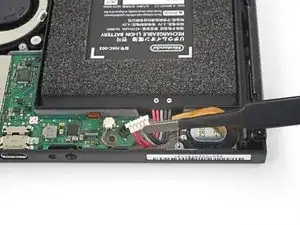

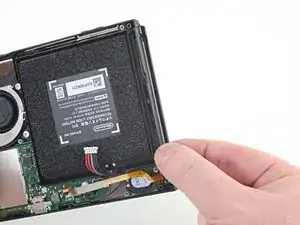

Используйте пальцы или пинцет, чтобы поднять разъём аккумулятора и отвести его в сторону от кабеля данных направляющей Joy Con.

Используйте пальцы или пинцет, чтобы поднять разъём аккумулятора и отвести его в сторону от кабеля данных направляющей Joy Con.

Используйте крестовую отвёртку JIS 00, чтобы удалить четыре винта 3,7 мм, фиксирующие левую направляющую Joy Con к корпусу устройства.

Эти винты затянуты с моментом и их сложно выкрутить. Чтобы избежать срыва грани, прикладывайте сильное давление вниз, работайте медленно и попробуйте другую отвёртку, если винты не выкручиваются.

Снимите левую направляющую датчиков Joy Con с устройства.

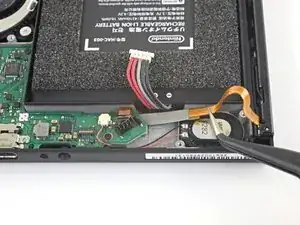

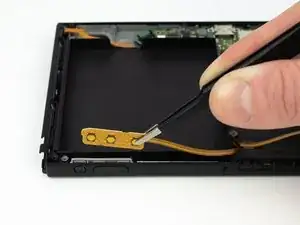

Используйте плоский конец лопатки, чтобы поддеть приклеенный лентой кабель питания/регулятора громкости.

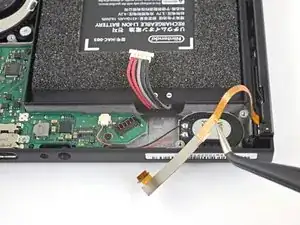

Снимите плату питания/регулятора громкости пинцетом с притуплённым наконечником.

Вытащите резиновую проводящую прокладку пинцетом с притуплённым наконечником.

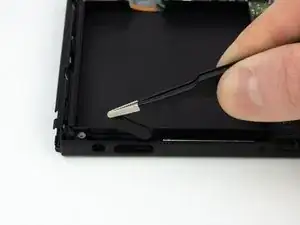

Вытащите кнопки питания и регулировки громкости пинцетом с тупыми концами.

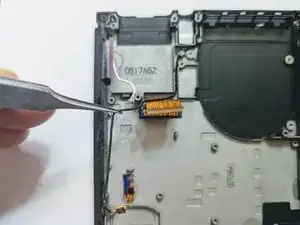

Снимите черный коаксиальный кабель с направляющих среднего каркаса.

Следуйте за проводом, по ходу дела освобождая его из креплений.

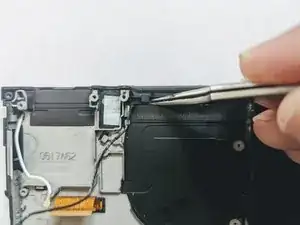

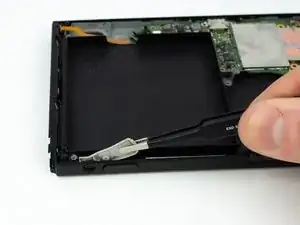

Подденьте металлический кожух, окружающий коаксиал, и снимите его с среднего каркаса.

Схватите плату Wi‑Fi антенны пинцетом и поднимите строго вверх, чтобы снять её.

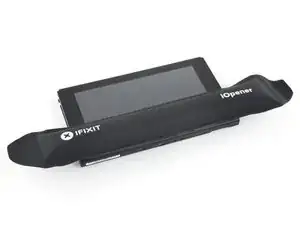

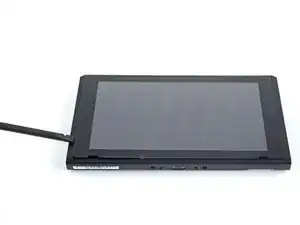

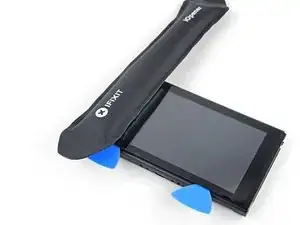

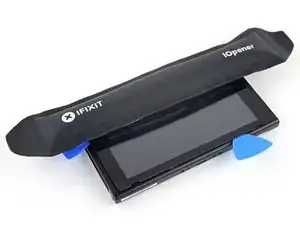

Разогрейте iOpener и приложите его к нижнему краю экрана примерно на две минуты, чтобы размягчить клей.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть устройство — дисплей и внутренняя батарея чувствительны к теплу.

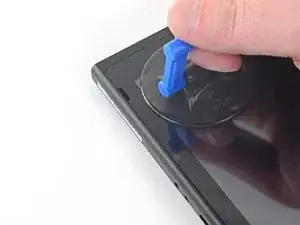

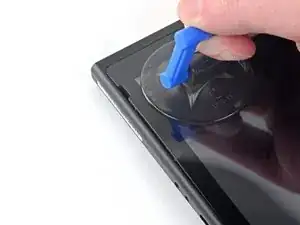

Прикрепите присоску к нижнему левому углу экрана.

Ровно и сильно потяните за присоску, чтобы образовался зазор.

В зависимости от возраста устройства это может быть трудно. Если не получается, подогрейте сильнее и попробуйте снова.

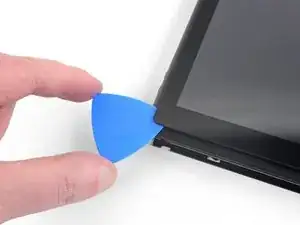

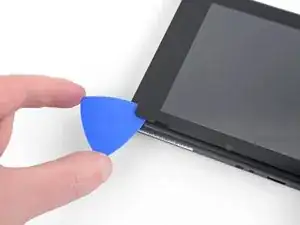

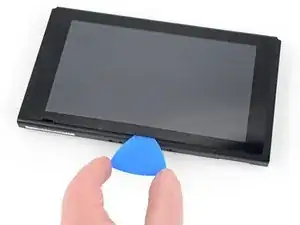

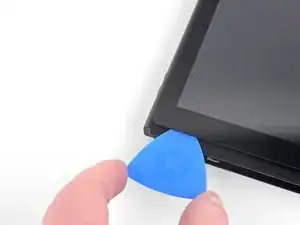

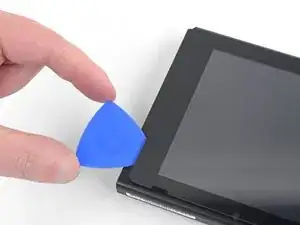

Вставьте острый конец монтажной лопатки в зазор, вводя её примерно на 5 мм.

Проведите лезвием монтажной лопатки вдоль нижнего края экрана, разрезая клей.

Оставьте лопатку вставленной, чтобы клей снова не склеил экран с рамой.

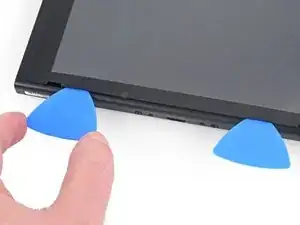

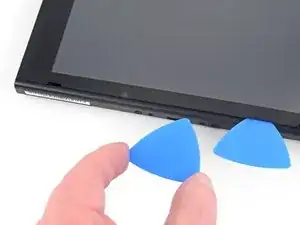

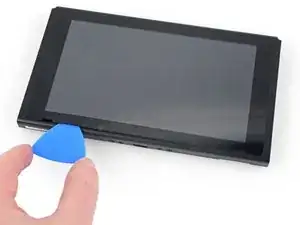

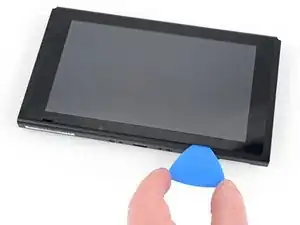

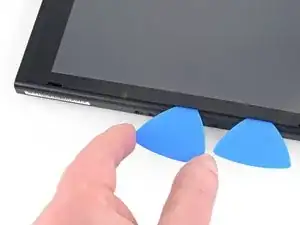

Вставьте вторую монтажную лопатку в зазор слева от первой.

Проведите лопаткой влево по направлению к левой стороне устройства.

Оставьте лопатку вставленной.

Подогрейте левый край экрана примерно две минуты, чтобы размягчить клей.

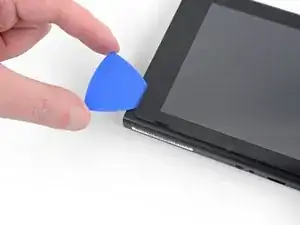

Продолжайте проводить монтажной лопаткой вокруг нижнего левого угла, разрезая клей.

Продолжайте проводить лопаткой вдоль левого края экрана, разрезая клей.

Подогрейте верхний край экрана примерно две минуты, чтобы размягчить клей.

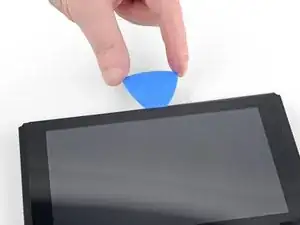

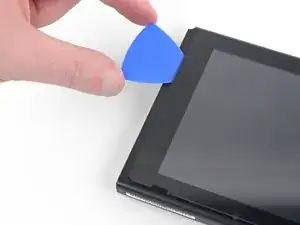

Продолжайте проводить монтажной лопаткой вокруг верхнего левого угла экрана, разрезая клей.

Продолжайте проводить лопаткой вдоль верхнего края экрана, разрезая клей.

Подогрейте правый край экрана примерно две минуты, чтобы размягчить клей.

Поместите плоский конец лопатки в зазор вдоль левого края экрана.

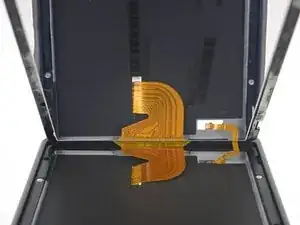

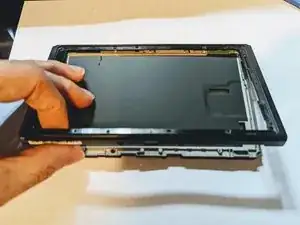

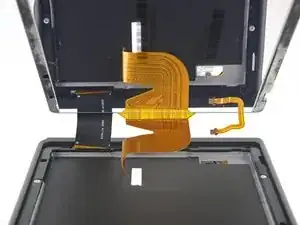

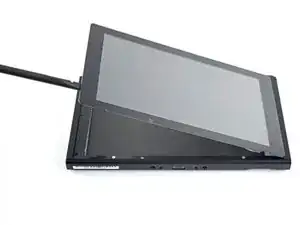

Осторожно и медленно приподнимите левый край экрана, открывая его как книгу.

Снимите правый край экрана, вытягивая его прямо с устройства и пропуская шлейфы через раму по ходу движения.

Будьте внимательны, чтобы не зацепить ни один шлейф о раму при снятии экрана.

Если клей экрана всё ещё липкий, его можно использовать повторно. В противном случае замените клей двусторонней лентой, например, лентой Tesa.

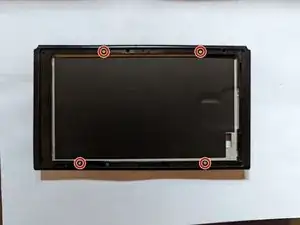

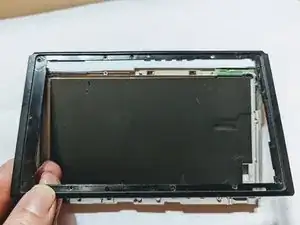

Удалите четыре винта, фиксирующие переднюю рамку к среднему каркасу.

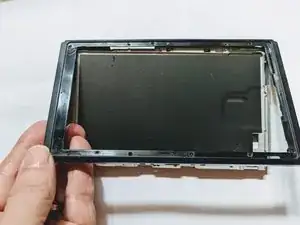

Поднимите передний край рамки, затем сдвиньте рамку вверх в сторону верхней части дисплея, чтобы снять её.

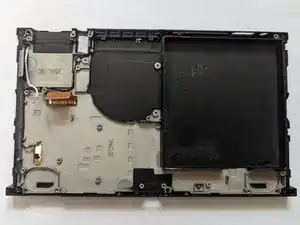

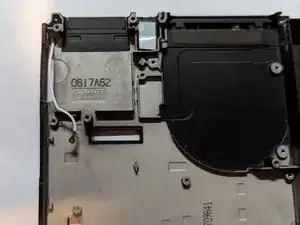

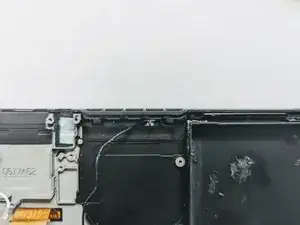

Убедитесь, что коаксиальный провод не застрял и правильно проложен внутри устройства.

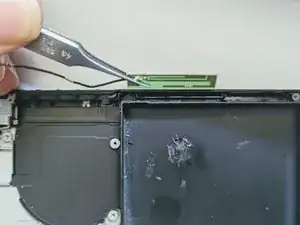

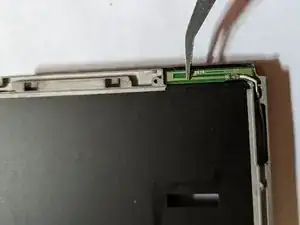

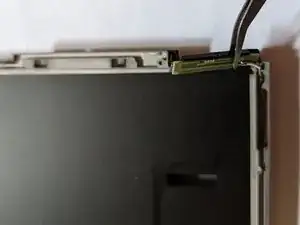

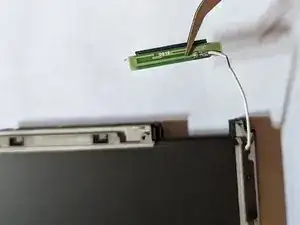

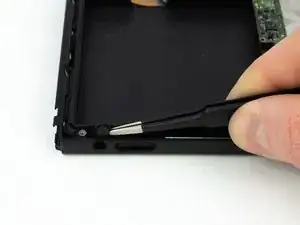

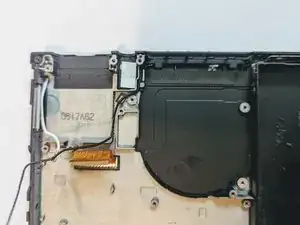

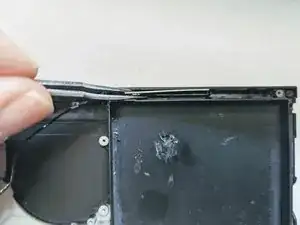

Антенна зафиксирована слабым клеевым слоем, поэтому просто захватите её и потяните вверх, чтобы освободить.

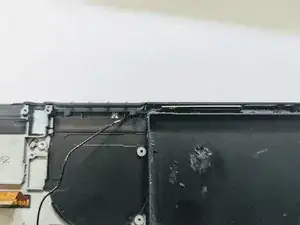

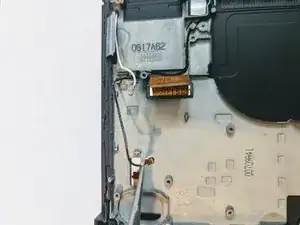

Протяните коаксиальный кабель через паз в рамке.

Запасные антенны могут поставляться без чёрного пластикового опорного элемента, поэтому возможно придётся перенести его со старой антенны на новую.
