Замена дигитайзера Nintendo Switch

Перед началом ремонта убедитесь, что устройство полностью выключено.

Нажмите и удерживайте маленькую круглую кнопку на задней стороне контроллера Joy‑Con.

Удерживая кнопку, сдвиньте контроллер вверх.

Продолжайте сдвигать Joy‑Con вверх, пока он полностью не выйдет из консоли.

Повторите ту же процедуру для другого Joy‑Con.

Используйте отвёртку Y00, чтобы вынуть четыре винта длиной 6.3 мм, крепящие заднюю панель.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он будет возвращён на то же место, откуда был снят.

Если один из четырёх винтов Y00 длиной 6.3 мм будет с сорванным шлицем, при аккуратном подходе вы можете попытаться использовать биту Y0 для его удаления. Обратите внимание, что при попытке потребуется приложить дополнительное давление к отвёртке, чтобы бита зацепилась за винт.

Если вам удастся таким способом удалить винт со сорванным шлицем, ПОЖАЛУЙСТА, не используйте этот винт повторно — замените его новым.

Используйте отвёртку JIS 00, чтобы вынуть следующие винты, крепящие заднюю панель:

Один винт длиной 2.5 мм на верхнем торце устройства

Два винта длиной 2.5 мм на нижнем торце устройства

Чтобы эти тугие винты не сорвались, прилагайте сильное давление вниз, работайте медленно и попробуйте другую отвёртку JIS 00, если винты не выкручиваются. Убедитесь, что отвёртка полностью вставлена.

В экстренном случае можно использовать крестовую отвёртку #000, но вы рискуете повредить или сорвать шлицы винтов. Надавливайте на отвёртку и поворачивайте медленно. Часто помогает смена отвёртки, даже если она того же размера.

Используйте отвёртку JIS 00, чтобы вынуть два центральных винта 3.8 мм по бокам устройства (по одному с каждой стороны).

Используйте палец, чтобы откинуть подставку на задней стороне устройства.

Если в слоте microSD находится карта microSD, извлеките её сейчас перед продолжением следующего шага.

Используйте отвёртку JIS 00, чтобы вынуть винт 1.6 мм в углублении под подставкой.

Закройте подставку.

Откройте крышку отсека картриджа с играми.

Крышка отсека картриджа прикреплена к другой половине пластикового корпуса и не позволит полностью поднять заднюю панель, если она закрыта.

Поднимите заднюю панель снизу устройства и снимите её.

Используйте отвёртку JIS 00, чтобы вынуть винт 3.1 мм, фиксирующий считыватель карт microSD к устройству.

Используйте пальцы или пинцет, чтобы поднять считыватель карт microSD прямо вверх от устройства, отключив и удалив его.

При сборке убедитесь, что контакт‑прижим под поролоновой прокладкой плотно подключён к плате. Может помочь временное снятие поролоновой прокладки перед повторной установкой считывателя.

Используйте отвёртку JIS 00, чтобы вынуть шесть винтов 3 мм, крепящих защитную пластину к устройству.

Используйте пальцы или пинцет, чтобы отогнуть кусочек поролона на верхнем торце устройства рядом с отверстием для выхода вентилятора.

Если поролон не отходит легко, не тяните его силой — он может порваться. Осторожно поддевайте в разных местах, чтобы отогнуть поролон.

Подденьте лопаткой защитную пластину вдоль кромки устройства.

Поверните, чтобы приподнять защитную пластину, и снимите её с устройства.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как защитная пластина слегка приклеена к радиатору термопастой.

Толстый розовый термоинтерфейс заполняет зазор между защитной пластиной и медным радиатором под ней. Это помогает предотвратить перегрев консоли.

Розовый термоинтерфейс можно использовать повторно при аккуратном обращении. Держите пасту чистой и убедитесь, что при сборке она обеспечивает плотный контакт между радиатором и защитной пластиной.

Если требуется замена, обратитесь к нашему руководству по термопасте, чтобы удалить старую пасту и заменить её на подходящую, например термоплату или K5 Pro, при повторной сборке.

Подденьте коннектор батареи остриём лопатки и вытащите его вертикально из разъёма на материнской плате.

Отверткой JIS 00 отвинтите три винта длиной 3 мм, крепящие радиатор к материнской плате.

Аккуратно оторвите два фрагмента поролона, приклеенные поверх радиатора и вентилятора, от вентилятора.

Поролон нужно отогнуть только настолько, чтобы он не мешал вентилятору.

Поролон очень хрупкий и легко рвётся. Используйте следующую технику для снятия поролона:

Подденьте лопаткой ту часть поролона, которая не приклеена к поверхности,

Прижмите верхнюю часть поролона пальцем, чтобы зафиксировать его.

Прокатите кончик лопатки под поролоном до другого края, чтобы освободить его.

Подденьте радиатор лопаткой или поднимите его пальцами и снимите с материнской платы.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как радиатор слегка приклеен к процессору термопастой.

Сотрите старую термопасту с радиатора и процессора, используя изопропиловый спирт высокой концентрации (90% или выше) и микрофибровую салфетку. Нанесите новую термопасту на процессор перед сборкой.

Наносите термопасту на все поверхности, на которых она была ранее. Это включает пространство между тепловой трубкой и алюминиевой защитой, которую консоль использует в качестве дополнительного радиатора.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы откинуть маленький шарнирный фиксатор на ZIF-разъёме шлейфа дигитайзера.

Пинцетом сдвиньте шлейф дигитайзера горизонтально из его разъёма на плате считывателя картриджей.

Перед вставкой шлейфа при сборке убедитесь, что фиксатор ZIF-разъёма откинут вверх.

Держа шлейф параллельно плате, аккуратно введите его в разъём.

Не вставляйте шлейф с усилием. Если он не входит, убедитесь, что фиксатор откинут, поправьте положение шлейфа и попробуйте снова.

Если сенсорный экран не работает после ремонта, но считыватель картриджей работает, убедитесь, что этот шлейф установлен правильно. Если считыватель картриджей тоже не работает, проверьте разъём считывателя карт в следующем шаге.

Подденьте коннектор для разъёма наушников и считывателя карт остриём лопатки и поднимите его вертикально, чтобы отключить от материнской платы.

Чтобы повторно подключить такие нажимные коннекторы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При неправильном выравнивании контакты могут погнуться и получить необратимые повреждения.

Если после сборки сенсорный экран не работает и/или карты не читаются, возможно, вы не до конца подключили этот нажимной коннектор. Аккуратно отключите его и попробуйте снова.

Отверткой JIS 00 отвинтите три винта длиной 3.1 мм, крепящие плату разъёма наушников и считывателя карт к устройству.

Пинцетом или пальцами снимите кронштейн разъёма наушников.

Пинцетом или пальцами снимите плату разъёма наушников и считывателя карт.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы откинуть маленький шарнирный фиксатор на ZIF-разъёме шлейфа ЖК-экрана.

Пинцетом потяните шлейф прямо из его разъёма на материнской плате.

Используйте инструмент для вскрытия, лопатку или ноготь, чтобы откинуть маленький шарнирный фиксатор на ZIF-разъёме меньшего шлейфа ЖК-экрана.

Пинцетом потяните шлейф прямо из его разъёма на материнской плате.

Нагрейте iOpener и приложите его к нижнему краю экрана примерно на две минуты, чтобы размягчить клей.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть устройство — дисплей и внутренний аккумулятор легко повреждаются от тепла.

Приложите присоску к нижнему левому углу экрана.

Сильно и равномерно тяните присоску вверх, чтобы образовать зазор.

В зависимости от возраста устройства это может быть трудно. Если возникают трудности, снова нагрейте и повторите попытку.

Вставьте кончик монтажной лопатки в зазор, вводя её примерно на 5 мм.

Проведите монтажной лопаткой вдоль нижнего края экрана, разрезая клей.

Оставьте лопатку вставленной, чтобы клей снова не прилип к рамке.

Вставьте вторую монтажную лопатку в зазор слева от первой лопатки.

Проведите лопатку назад влево по корпусу устройства.

Оставьте монтажную лопатку вставленной.

Нагрейте левый край экрана примерно две минуты, чтобы размягчить клей.

Продолжайте проводить монтажной лопаткой вокруг нижнего левого угла, разрезая клей.

Продолжайте проводить монтажной лопаткой вдоль левого края экрана, разрезая клей.

Нагрейте верхний край экрана примерно две минуты, чтобы размягчить клей.

Продолжайте проводить монтажной лопаткой вокруг верхнего левого угла экрана, разрезая клей.

Продолжайте проводить монтажной лопаткой вдоль верхнего края экрана, разрезая клей.

Нагрейте правый край экрана примерно две минуты, чтобы размягчить клей.

Вставьте плоский конец лопатки в зазор вдоль левого края экрана.

Аккуратно и медленно приподнимите левый край экрана, открывая его как книгу.

Поднимите правый край экрана прямо вверх и снимите его с устройства, пропуская шлейфы через рамку по мере снятия.

Следите, чтобы шлейфы не зацепились за рамку при снятии экрана.

Если клей экрана остался липким, его можно использовать повторно. В противном случае замените клей двухсторонней лентой, например лентой Tesa.

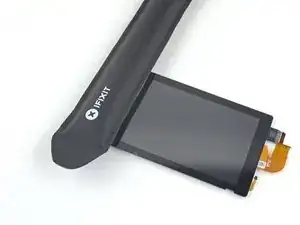

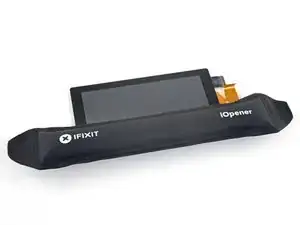

Нагрейте верхний край сборки экрана примерно две минуты, чтобы размягчить клей, удерживающий ЖК-панель приклеенной к дигитайзеру.

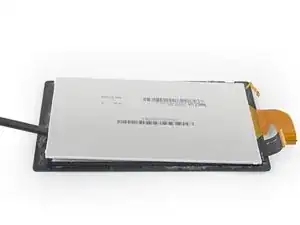

Переверните сборку экрана.

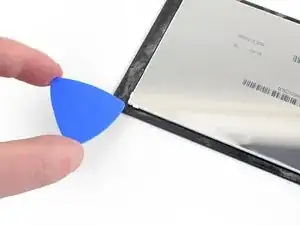

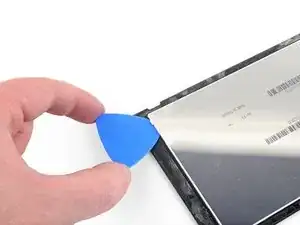

Вставьте монтажную лопатку между ЖК-панелью и дигитайзером в верхнем левом углу.

Глубина вставки не критична, но около 5 мм достаточно, чтобы прорезать весь клей.

Вы можете слегка согнуть дигитайзер, чтобы увеличить зазор, но не перегибайте его, чтобы не повредить дигитайзер, если вы планируете его повторно использовать.

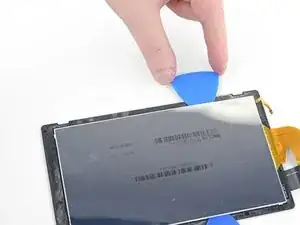

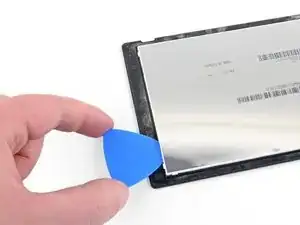

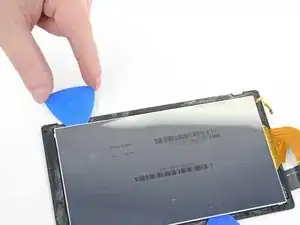

Проведите монтажной лопаткой вдоль верхнего края сборки экрана, разрезая клей.

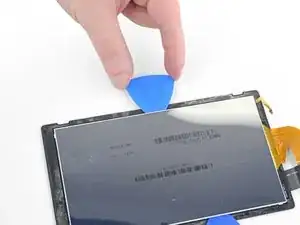

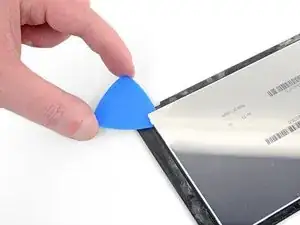

Продолжайте проводить монтажной лопаткой вдоль верхнего края экрана, разрезая клей.

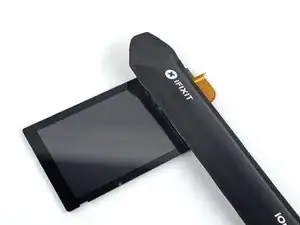

Нагрейте левый край сборки экрана примерно две минуты, чтобы размягчить клей.

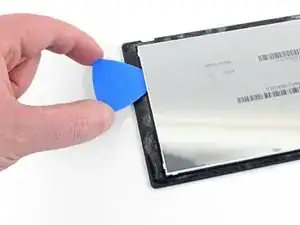

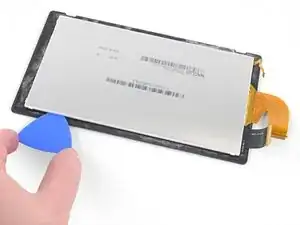

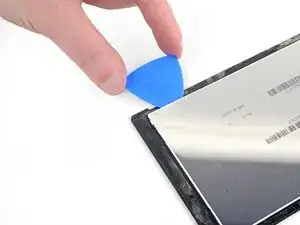

Вставьте и проведите монтажной лопаткой вдоль левого края сборки экрана, разрезая клей.

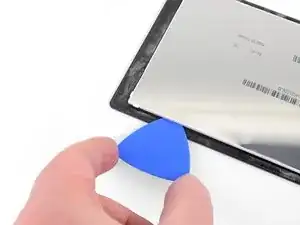

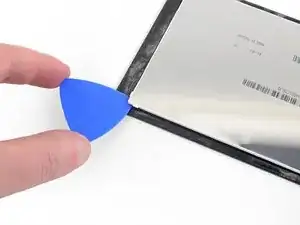

Продолжайте проводить монтажной лопаткой вокруг нижнего левого угла сборки экрана, разрезая клей.

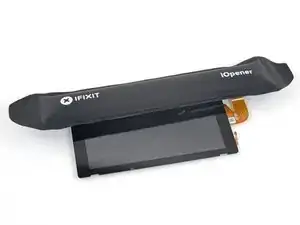

Нагрейте нижний край сборки экрана примерно две минуты, чтобы размягчить клей.

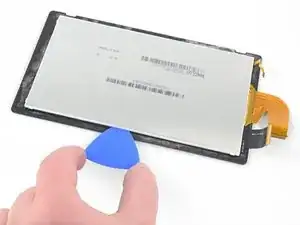

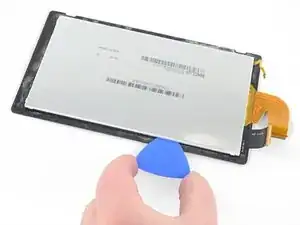

Продолжайте проводить монтажную лопатку вдоль нижнего края, чтобы разрезать клей.

Прогрейте правый край сборки экрана примерно две минуты, чтобы немного размягчить клей.

Вставьте плоский конец лопатки между ЖК-панелью и сенсором вдоль левого края сборки экрана.

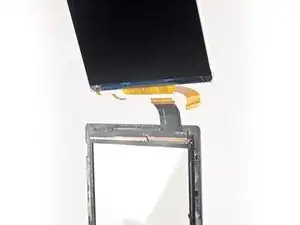

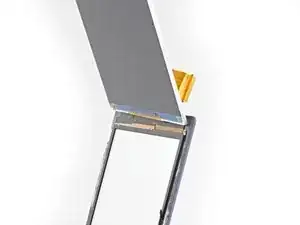

Осторожно и медленно приподнимите левую сторону ЖК-панели, открывая её как книгу.

Продолжайте отводить ЖК-панель от сенсора, чтобы разделить два компонента.

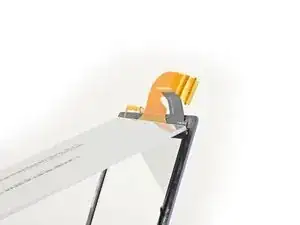

Шлейф ЖК-панели частично приклеен к сенсору. Если он не отделяется легко, дополнительно прогрейте эту область и повторите попытку.

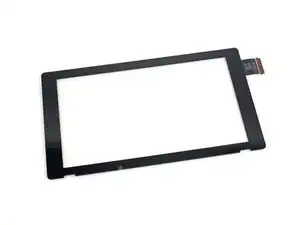

Остаётся только панель сенсора.

Если в вашем новом сенсоре не установлена самоклеящаяся лента, следуйте этому руководству по установке заранее вырезанной ленты по периметру перед сборкой.
