Замена разъема карты памяти microSD (гнездо разъема FPC) в Nintendo Switch
При длительном использовании устройства модели Switch могут начать работать неправильно. В этом руководстве описывается, как заменить неисправный считыватель карт памяти. Система Switch широко известна ограниченным объёмом встроенной памяти, поэтому пользователям может быть сложно загружать и устанавливать дополнительные игры без исправной карты памяти.
Чтобы починить считыватель карты памяти, необходимо заменить гнездо разъема FPC, которое соединяет считыватель с материнской платой, обеспечивая его правильную работу.
- Для выполнения этой работы настоятельно рекомендуется опыт нанесения флюса.
- Кроме того, необходимо иметь навык использования термофена.
Шаг 1

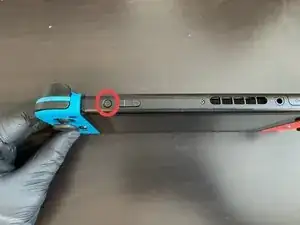

Найдите кнопку питания на верхней части Nintendo Switch — это углубленная круглая кнопка слева от кнопок громкости, она обведена красным кружком на первом изображении.
Нажмите и удерживайте кнопку питания в течение трёх секунд. Появится меню параметров питания. Выберите в меню пункт «Выключить», чтобы выключить Nintendo Switch.

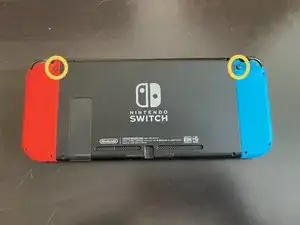

Нажмите и удерживайте чёрные кнопки на задней стороне контроллеров Joy-Con и сдвиньте их вверх, чтобы снять. Эти кнопки обведены жёлтым кружком на втором изображении.
Шаг 2

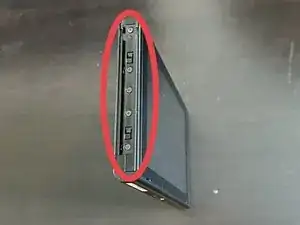

Найдите пять винтов с крестообразным шлицем №00 с каждой стороны устройства и удалите их.

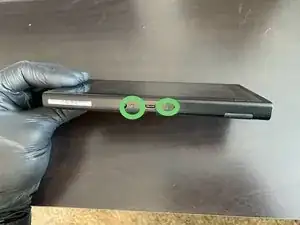

Найдите два винта с крестообразным шлицем №00 с нижней стороны устройства и удалите их.
Шаг 3
Найдите четыре винта с треугольным шлицем Y0 на задней панели устройства и удалите их.

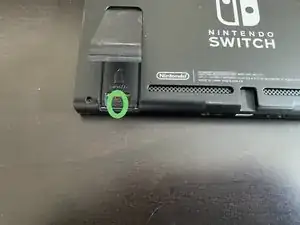

Поднимите крышку слота для карты памяти и удалите винт с крестообразным шлицем №00 с задней стороны устройства.

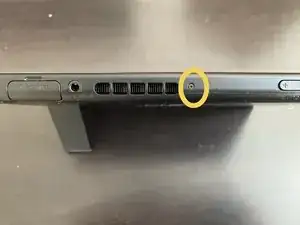

Найдите винт с крестообразным шлицем №00 на верхней части задней крышки рядом с вентиляционным отверстием вентилятора и удалите его.
Осторожно снимите заднюю крышку с устройства.
Шаг 4

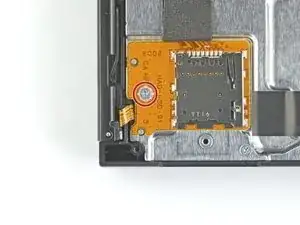

Найдите винт с крестообразным шлицем №00, который крепит считыватель карты microSD к устройству, и удалите его.

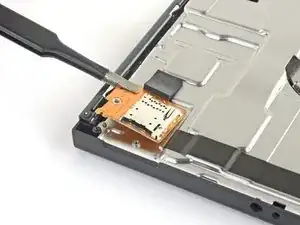

Постепенно извлеките считыватель карты памяти при помощи пинцета.
Неправильное извлечение или установка считывателя карты памяти может повредить как сам считыватель, так и гнездо разъёма.
При сборке убедитесь, что разъём плотно подключён к материнской плате.
Чтобы облегчить извлечение и установку считывателя, предварительно можно снять поролоновую прокладку.
Шаг 5
Найдите шесть винтов с крестообразным шлицем №00 на металлической пластине внутри устройства и удалите их
Шаг 6

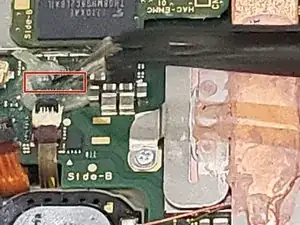

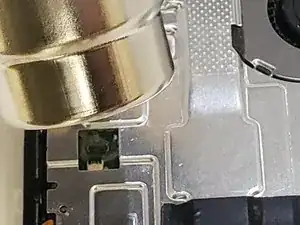

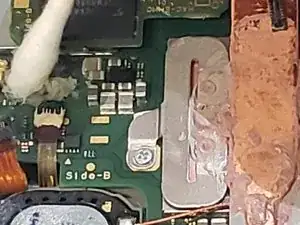

Направьте струю воздуха от термофена на гнездо разъёма и нагрейте его до 400 °C в течение 30 секунд, чтобы размягчить флюс.
Снимите металлическую крышку
Осторожно извлеките гнездо разъёма FPC при помощи пинцета.
Будьте осторожны при использовании термофена, чтобы не повредить другие компоненты или себя
Рекомендуется надевать термостойкие перчатки и закрывать другие компоненты алюминиевой фольгой либо другим металлическим кожухом.
Шаг 7
Нанесите новый слой флюса.

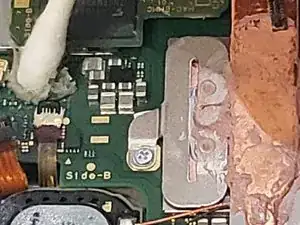

Разгладьте поверхность при помощи ватной палочки.

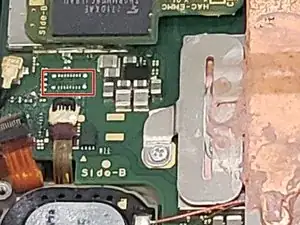

Установите новое гнездо разъёма в флюс.
Шаг 8
Используйте термофен, чтобы нагреть новый флюс до 400 °C и размягчить его.
Используйте ватную палочку, чтобы убедиться в полной фиксации гнезда разъёма FPC во флюсе.
Будьте осторожны с термофеном, чтобы не повредить другие детали или себя
Рекомендуется надевать термостойкие перчатки и закрывать остальные компоненты алюминиевой фольгой или металлическим кожухом.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
