Отключение кабелей материнской платы Nintendo DSi (верхняя сторона)
Это руководство покажет, как безопасно отключить кабели с верхней стороны материнской платы DSi, чтобы Вы могли её снять.
Шаг 1

Ослабьте два винта на крышке отсека аккумулятора. Затем приподнимите крышку и снимите её.
Шаг 2

Кнопка L.
Верхняя часть аккумуляторного блока.
Чтобы вынуть аккумуляторный блок, поместите ноготь или лопатку у верхней части батареи рядом с кнопкой L. Осторожно подденьте и вынимайте батарею.
Шаг 3

Два винта скрыты под двумя резиновыми ножками, выделенными красным.
Используйте наконечник лопатки, чтобы выдавить резиновые ножки из нижней крышки.
В зависимости от возраста устройства резиновые ножки могут крошиться при поддевании. В этом случае используйте инструмент с тонким наконечником, чтобы соскрести застрявшие кусочки резины.
Шаг 4

Удалите следующие винты, крепящие нижнюю крышку к корпусу DSi:
Шесть винтов Phillips #00, 5.2 мм.
Один винт Phillips #00, 2.7 мм.
Шаг 5


Вставьте лопатку между нижней панелью и нижней крышкой возле верхнего правого угла DSi.
Осторожно проведите лопаткой вдоль кромки внешнего корпуса, создавая зазор между корпусом и крышкой.
Продолжайте проводить лопаткой вокруг корпуса DSi, пока большая часть нижней крышки не отделится.
Шаг 6

Осторожно приподнимите нижнюю крышку от её нижнего края.
Нижняя крышка всё ещё прикреплена к материнской плате кабелем кнопки громкости и платы SD, выделенным красным. Пока не пытайтесь полностью снять нижнюю крышку DSi.
Подденьте кабель платы громкости и SD из его разъёма на материнской плате с помощью лопатки.
После полного отсоединения кабеля Вы можете снять всю внешнюю крышку.
Шаг 7

Оттяните плату Wi‑Fi от материнской платы за её край, ближайший к гнезду для наушников.
Шаг 8

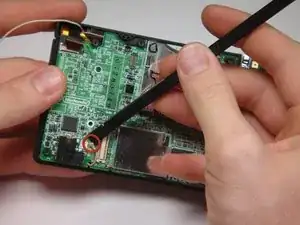

Подденьте вертикально антенный разъём Wi‑Fi, чтобы отсоединить его от гнезда на плате Wi‑Fi.
Шаг 9

Поднимите чёрный зажим и отключите ленточный кабель крестовины/кнопки питания.
Шаг 10


Разъём питания (с красным и чёрным проводами) сложно снять без повреждения, если не понять его конструкцию. Просмотрите все фотографии этого шага перед продолжением.
Разъём состоит из двух частей — белой «мужской» части (подключённой к проводам) и бежевой «женской» части (распаяной на основной плате).
В женской части есть небольшой «выем», куда можно вставить маленькую плоскую отвёртку. Вставьте угол отвёртки в выем и осторожно поверните, чтобы поднять белую часть вверх (в сторону от основной платы). Не тяните вправо (в сторону платы батареи).
Если она не поднимается легко, попробуйте меньшую отвёртку. Возможно, Вы тянете женский разъём с платы, что будет трудно восстановить.
Шаг 11

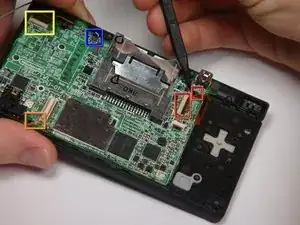

Если Вы ещё не сделали этого, отключите два ленточных кабеля нижнего ЖК от основной платы, поддев чёрные зажимы и выдвинув кабели в сторону.
Ленточный кабель (выделенный синим) для сенсорного экрана особенно тонкий и хрупкий; избегайте чрезмерного сгибания.
Поднимите зажим и снимите кабель сенсорного экрана.
Поднимите зажим и снимите ленточный кабель верхнего экрана.
Подденьте оранжевый кабель, чтобы отключить его от основной платы, аналогично антенной на модуле Wi‑Fi.
Не тяните за оранжевый кабель, подключённый к нижней части материнской платы.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
