Установка платы Nintendo Switch 2

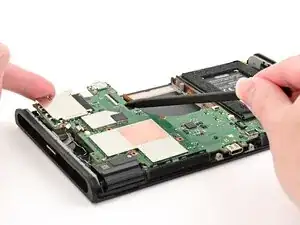

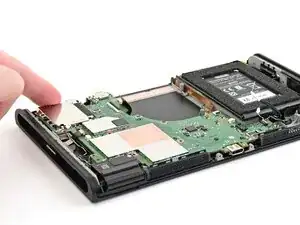

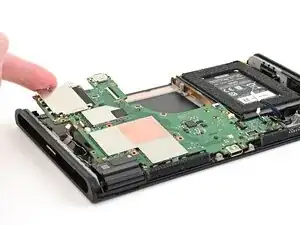

Вставьте плату в корпус под углом так, чтобы она расположилась под металлическими решётками на нижнем краю корпуса.

Пальцами или лопаткой отогните все ленточные кабели от платы, чтобы они не остались под ней.

Опустите плату в корпус.

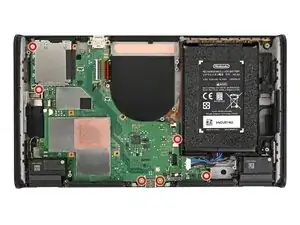

Используйте отвёртку JIS 00, чтобы установить шесть серебристых винтов длиной 3,4 мм, закрепляющих плату.

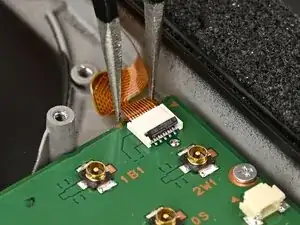

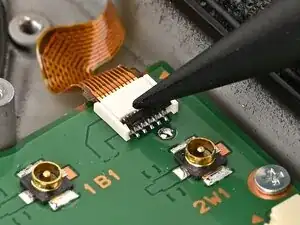

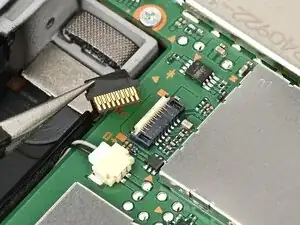

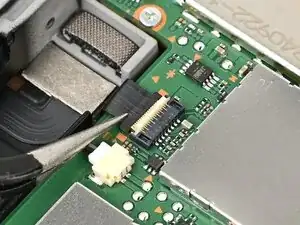

Пинцетом вставьте кабель разъёма левого Joy‑Con 2 в его ZIF‑разъём на плате до полного закрепления.

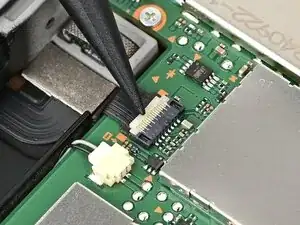

Пальцем или лопаткой опустите подвижную фиксирующую планку, чтобы зафиксировать кабель.

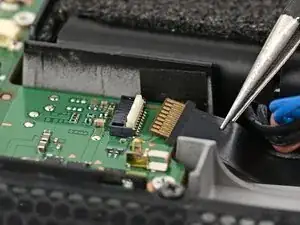

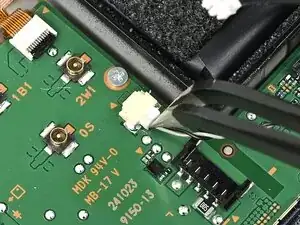

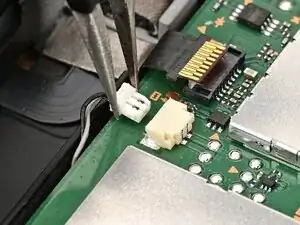

Сориентируйте белый JST‑разъём кабеля левого динамика с гнездом на плате.

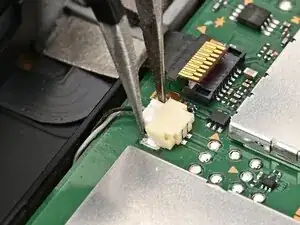

Пинцетом или пальцами полностью вставьте разъём в гнездо.

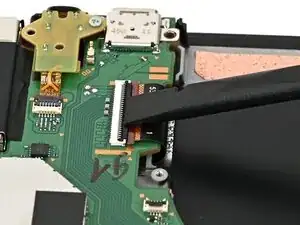

Пинцетом или пальцами вставьте кабель платы кнопок в его ZIF‑разъём.

Если вы пользуетесь пинцетом, нажмите на «крылья» кабеля, чтобы убедиться в правильном посадке.

Опустите подвижную фиксирующую планку, чтобы зафиксировать кабель платы кнопок.

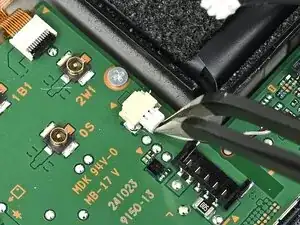

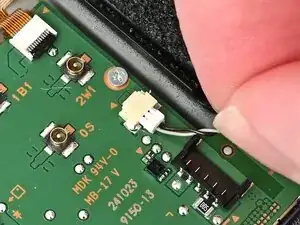

Сориентируйте JST‑разъём кабеля правого динамика с гнездом на плате и вставьте его до полного защёлкивания.

Пинцетом вставьте кабель разъёма правого Joy‑Con 2 в его ZIF‑разъём на плате до полного закрепления.

Опустите подвижную фиксирующую планку, чтобы зафиксировать кабель.

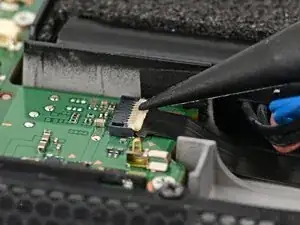

Вставьте микрофонный кабель в его ZIF‑разъём, затем установите микрофон в посадочное место в раме.

Опустите подвижную фиксирующую планку, чтобы зафиксировать микрофонный кабель.

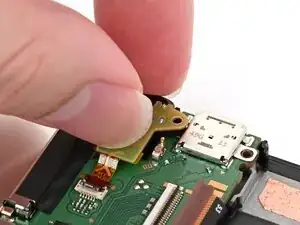

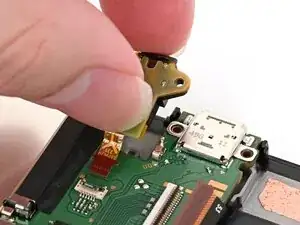

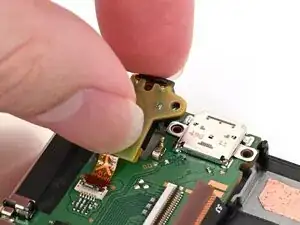

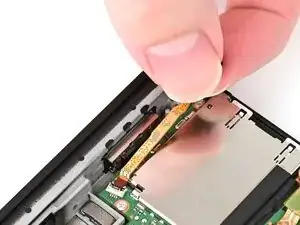

Направьте кабель разъёма для наушников в его разъём, затем установите узел в углубление в раме.

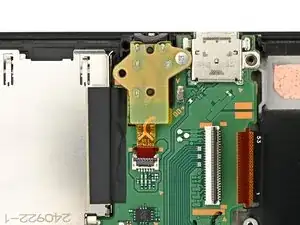

Используйте отвёртку JIS 00, чтобы установить серебристый винт длиной 6,2 мм, фиксирующий разъём для наушников.

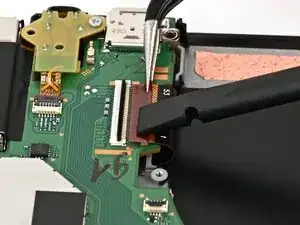

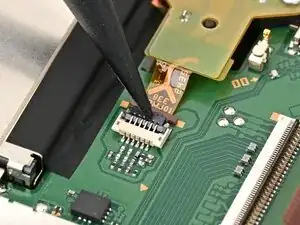

Опустите подвижную фиксирующую планку, чтобы зафиксировать кабель разъёма для наушников.

Пинцетом или пальцами вставьте кабель экрана в его ZIF‑разъём до полного закрепления.

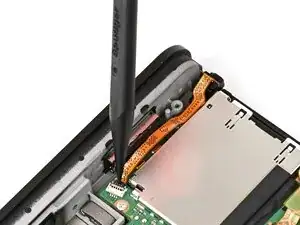

Если вы пользуетесь пинцетом, можно использовать плоский конец лопатки, чтобы помочь направить кабель в разъём.

Опустите подвижную фиксирующую планку, чтобы зафиксировать кабель.
