Замена вентилятора PlayStation 3 Super Slim

Снимите боковую крышку отсека HDD, сдвинув панель к задней части устройства.

Крышка отсека находится на правой стороне устройства.

Удалите все три чёрных винта длиной 9,8 мм при помощи отвёртки T-8 security.

Удалите синий винт длиной 7,9 мм при помощи крестовой отвёртки Phillips #1.

Потяните за язычок, чтобы извлечь жёсткий диск.

Жёсткий диск следует аккуратно извлечь и хранить, чтобы избежать повреждения данных.

На нижней части устройства подденьте металлической лопаткой три крышки резиновых ножек.

Удалите четыре чёрных винта длиной 36,3 мм, расположенные под ними, при помощи крестовой отвёртки Phillips #1.

Один винт находится под гарантийной наклейкой. Эту наклейку можно либо отклеить, либо проколоть отвёрткой.

На верхней части устройства отстегните защёлку, находящуюся справа под передней панелью, слегка приподнимите панель и нажмите.

Освободите вторую защёлку справа, поддвинув пластиковый инструмент для вскрытия в отмеченную область.

Сдвиньте панель влево, чтобы освободить остальные защёлки.

Это, вероятно, самая трудная часть процедуры. Если не удаётся отстегнуть защёлку на передней панели, можно попытаться поддеть все защёлки. Делайте это на свой риск, поскольку защёлки легко ломаются.

Снимите заднюю панель, нажав на язычок с правой стороны устройства и сдвинув панель влево.

Удалите пять серебристых винтов длиной 20,8 мм при помощи крестовой отвёртки Phillips #1.

Удалите два чёрных винта длиной 9,9 мм в дисководе при помощи отвёртки T-8 security.

Снимите верхнюю чёрную пластиковую крышку.

Сдвиньте оптический привод в сторону, чтобы открыть доступ к одному из серебристых винтов длиной 8,8 мм.

Удалите два серебристых винта длиной 8,8 мм по бокам при помощи крестовой отвёртки Phillips #1.

Отсоедините кабель от разъёма и снимите провода с двух пластиковых крючков.

При отсоединении кабеля тяните за пластиковый штекер, а не за провода.

Снимите блок питания.

Отсоедините передний белый гибкий плоский кабель, потянув вверх у его основания.

Отсоедините чёрный и синий гибкие плоские кабели позади, потянув вверх за чёрную защёлку, затем вынув кабель.

Поверните устройство на 180 градусов.

Отсоедините задний белый гибкий плоский кабель, потянув вверх у его основания.

Снимите оптический привод.

Найдите белый гибкий плоский кабель, соединяющий кнопку питания с платой. Вытяните этот кабель со стороны материнской платы.

Удалите пять чёрных винтов длиной 8,3 мм при помощи крестовой отвёртки Phillips #1.

Удалите два серебристых винта длиной 12,8 мм при помощи крестовой отвёртки Phillips #1.

Извлеките устройство из нижней корпусной части.

Удалите два чёрных винта длиной 8,3 мм при помощи крестовой отвёртки Phillips #1, удерживающие Wi‑Fi антенны.

Снимите Wi‑Fi антенны с их крепления.

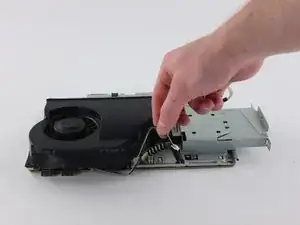

С помощью пластикового инструмента для вскрытия извлеките провода Wi‑Fi из гнёзд на материнской плате.

Снимите провода с крючков вокруг материнской платы и крышки вентилятора, чтобы полностью извлечь антенны.

Порты антенн Wi‑Fi на материнской плате отмечены буквами B и W для последующей сборки.

Для установки новых антенн вставьте контакты новой антенны в соответствующие гнёзда, пропустите провода через крючки и установите антенны на их крепление.

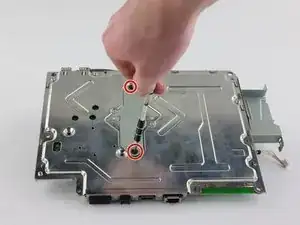

Удалите два чёрных винта длиной 14,5 мм с крестообразной шлицевой головкой Phillips #1 из центра нижней металлической крышки.

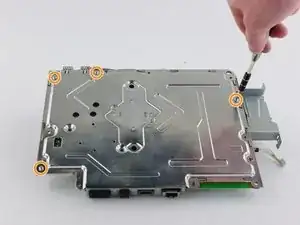

Удалите четыре серебристых винта длиной 8,7 мм с крестообразной шлицевой головкой Phillips #1 по краям нижней металлической крышки.

Снимите нижнюю металлическую крышку.

Отсоедините провод вентилятора от разъёма на верхней металлической крышке.

При снятии провода не тяните за провод. Вместо этого тяните за белый пластиковый штекер.

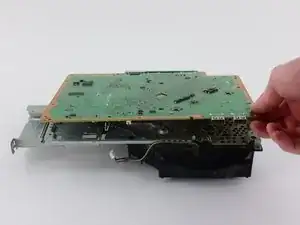

Извлеките материнскую плату из верхней металлической крышки. Поднимайте со стороны с двумя USB-разъёмами, чтобы не повредить четыре задних порта.

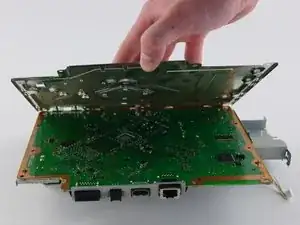

Между верхней металлической крышкой и материнской платой в центре находится термопаста, поэтому может потребоваться приложить больше усилий, чем обычно. Не разрывайте детали силой — постепенно увеличивайте давление, пока клей не уступит.

При сборке не забудьте заменить старую термопасту, так как её нельзя использовать повторно.

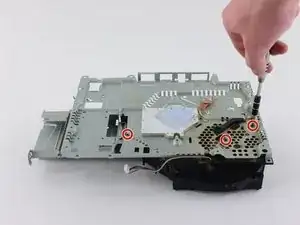

На нижней стороне верхней металлической крышки удалите три чёрных винта длиной 8,0 мм с крестообразной шлицевой головкой Phillips #1.

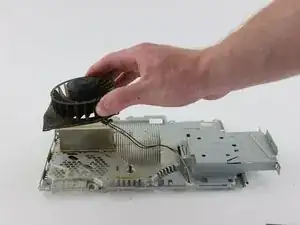

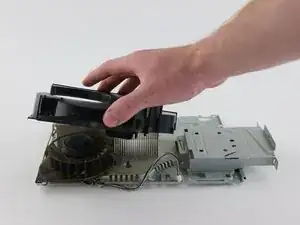

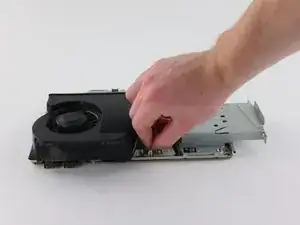

Снимите вентилятор с пластиковой крышки.
