Замена Wi‑Fi антенн PlayStation 3 Super Slim

Снимите боковую крышку отсека HDD, сдвинув панель к задней части устройства.

Крышка отсека находится с правой стороны устройства.

Отверните все три чёрных винта длиной 9,8 мм крестовой отверткой с шлицем T‑8 security.

Отверните синий винт длиной 7,9 мм крестовой отверткой Phillips #1.

Потяните за язычок, чтобы извлечь жёсткий диск.

Жёсткий диск следует извлечь и хранить аккуратно, чтобы предотвратить повреждение данных.

Снизу устройства с помощью металлической лопатки подденьте три крышки резиновых ножек.

Под ними отверните четыре чёрных винта длиной 36,3 мм крестовой отверткой Phillips #1.

Один винт находится под гарантийной наклейкой. Эту наклейку можно либо аккуратно отлепить, либо проколоть отверткой.

Сверху устройства отпустите защёлку крайнюю справа под передней панелью, приподнимите панель и приложите давление.

Отпустите вторую защёлку справа, вставив пластиковый инструмент для вскрытия в отмеченную область и сдвинув.

Сдвиньте панель влево, чтобы освободить остальные защёлки.

Это, вероятно, самая сложная часть процедуры. Если не удаётся освободить защёлку на передней панели, можно попытаться поддеть все защёлки. Делайте это на свой страх и риск — эти защёлки легко ломаются.

Снимите заднюю панель, нажав на защёлку с правой стороны устройства и сдвинув панель влево.

Отверните пять серебристых винтов длиной 20,8 мм крестовой отверткой Phillips #1.

Отверните два чёрных винта длиной 9,9 мм в приводе дисков крестовой отверткой с шлицем T‑8 security.

Снимите верхнюю чёрную пластиковую крышку.

Сдвиньте оптический привод в сторону, чтобы открыть доступ к одному из серебристых винтов длиной 8,8 мм.

Отверните два серебристых винта длиной 8,8 мм по бокам крестовой отверткой Phillips #1.

Отсоедините кабель от разъёма и снимите провода с двух пластиковых крючков.

При отсоединении кабеля тяните за пластиковый штекер, а не за провод.

Снимите блок питания.

Отсоедините передний белый гибкий плоский кабель, потянув вверх от его основания.

Отсоедините чёрно‑синий гибкий плоский кабель позади него, потянув вверх за чёрную защёлку, затем выньте кабель.

Поверните устройство на 180 градусов.

Отсоедините задний белый гибкий плоский кабель, потянув вверх от его основания.

Извлеките оптический привод.

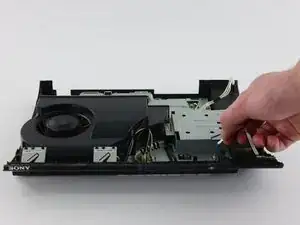

Найдите белый гибкий плоский кабель, соединяющий кнопку питания с материнской платой. Вытяните этот кабель со стороны материнской платы.

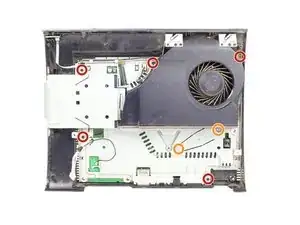

Отверните пять чёрных винтов длиной 8,3 мм крестовой отверткой Phillips #1.

Отверните два серебристых винта длиной 12,8 мм крестовой отверткой Phillips #1.

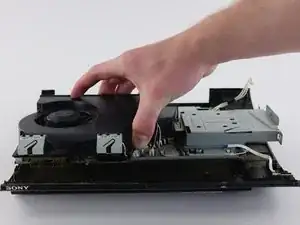

Выньте устройство из нижней коробки корпуса.

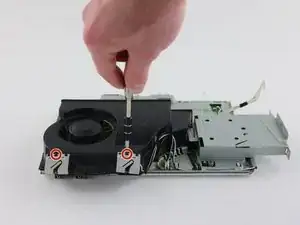

Отверните два чёрных винта длиной 8,3 мм крестовой отверткой Phillips #1, крепящие Wi‑Fi антенны.

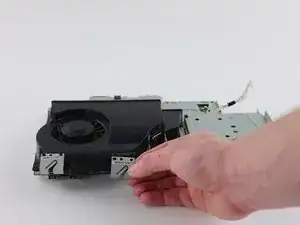

Поднимите Wi‑Fi антенны с их крепления.

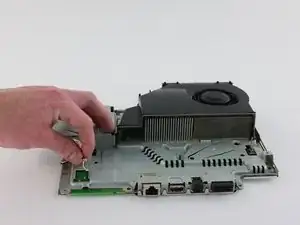

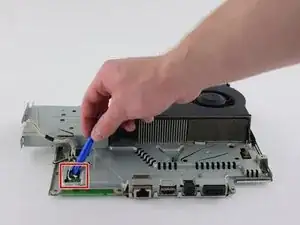

С помощью пластикового инструмента для вскрытия отсоедините провода Wi‑Fi от их разъёмов на материнской плате.

Снимите провода с крючков вокруг материнской платы и крышки вентилятора, чтобы полностью удалить антенны.

Порты Wi‑Fi антенн на материнской плате промаркированы как B и W для повторной сборки.

Чтобы установить новые Wi‑Fi антенны, вставьте провода новых антенн в соответствующие разъёмы, пропустите провода через крючки и установите антенны на их крепление.
