Замена вентилятора PlayStation 4

Возьмите PS4 обеими руками за зазор в верхней крышке.

Надавите большими пальцами на глянцевую часть верхней крышки, пока она не защёлкнется в сторону.

Поднимите глянцевую верхнюю крышку вверх и назад, чтобы снять её с PS4.

Используйте крестообразную отвёртку, чтобы вывернуть винт 6.5 мм, фиксирующий кронштейн жёсткого диска в корпусе.

Вытяните кронштейн жёсткого диска из корпуса.

Будьте осторожны, чтобы не уронить жёсткий диск. Внутренние компоненты хрупкие и могут быть повреждены при резком ударе.

Переверните PS4 крышкой вниз так, чтобы задняя панель была обращена к вам.

Используйте пинцет, чтобы снять две наклейки в центре задней части PS4, обнажая два винта корпуса.

Аккуратно снимите пинцетом пластиковые заглушки винтов в каждом углу, обнажив ещё два винта корпуса.

Выверните четыре защитных винта Torx TR8 длиной 7.2 мм на задней части PS4.

Поднимите нижнюю крышку большим пальцем вверх и снимите её с PS4.

Нижняя крышка удерживается пластиковыми защёлками. Может потребоваться значительное усилие, чтобы её отщёлкнуть.

Используйте пинцет, чтобы вытащить кабель блока питания прямо наружу и отключить блок питания от материнской платы.

Если разъём застрял, используйте лопатку, чтобы аккуратно поддеть разъём и вынуть его.

Выверните три защитных винта Torx TR8 длиной 9.7 мм.

Выверните два винта Phillips длиной 41 мм и снимите кронштейны.

Поднимите блок питания вертикально вверх и выньте его из PS4.

Блок питания плотно зафиксирован защёлками с левой стороны. Для его извлечения может потребоваться несколько попыток.

При сборке убедитесь, что защёлки совмещены, затем вдавите блок питания на место.

Используйте кончик лопатки, чтобы отсоединить антенный кабель от материнской платы.

Пинцетом или пальцами захватите антенный кабель и выведите его из направляющих кабеля.

Пинцетом или пальцами пропустите антенный кабель из-под кабеля оптического привода.

Выверните Torx винт 9.7 мм, фиксирующий антенну.

Снимите Wi‑Fi антенну.

Ногтем нажмите на металлический фиксатор ленточного кабеля сверху оптического привода.

Пальцами или пинцетом отсоедините ленточный кабель, потянув за чёрную вкладку.

При вставке ленточного кабеля обратно нажимать на металлический фиксатор не нужно. Вы услышите щелчок, когда кабель полностью вставлен.

Ногтем нажмите на металлический фиксатор ленточного кабеля, подключённого к материнской плате.

Пальцами или пинцетом отсоедините ленточный кабель, потянув за чёрную вкладку.

Отложите ленточный кабель для последующей сборки.

При вставке ленточного кабеля обратно нажимать на металлический фиксатор не нужно. Вы услышите щелчок, когда кабель полностью вставлен.

Пальцами или пинцетом отсоедините кабель оптического привода от материнской платы.

Используйте пальцы или пинцет, чтобы вынуть кабель оптического привода из направляющих, удерживающих его на месте.

Удалите четыре винта, фиксирующие оптический привод.

Три Torx‑винта 9.7 мм

Один крестовой винт 6.2 мм

Поднимите оптический привод строго вверх и извлеките его из PS4.

Удалите два Torx‑винта 9.7 мм, фиксирующие верхнюю крышку.

Поднимите верхнюю крышку вверх и назад, чтобы снять её с PS4.

Верхняя крышка удерживается пластиковыми защёлками на передней стороне. Для разъединения потребуется значительное усилие.

Удалите двенадцать Torx‑винтов 9.7 мм, фиксирующих верхний EMI‑экран.

Этот шаг показывает, как правильно открутить прижимную пластину.

Удалите два крестовых винта 15.6 мм.

Постепенно откручивайте прижимную пластину, поворачивая каждый винт по полоборота за раз.

Чередуйте между двумя винтами, чтобы сохранить равномерное давление на прижимную пластину.

Нельзя полностью откручивать одну сторону прежде другой — это может повредить процессор.

Снимите прижимную пластину.

Снимите верхний EMI‑экран.

Вставьте плоский конец лопатки между кабелем вентилятора и платой.

Поверните лопатку, чтобы поднять разъём строго вверх и отсоединить его от платы.

Возьмитесь за край материнской платы спереди PS4.

Поднимите плату, пока порты USB не освободят корпус PS4.

Извлеките материнскую плату из PS4.

Перед установкой материнской платы нанесите новый слой термопасты на процессор, следуя этому руководству: this guide.

Несоответствующая установка термопасты приведёт к перегреву PS4.

Сначала вставьте сторону с интерфейсами I/O, затем опустите другую сторону.

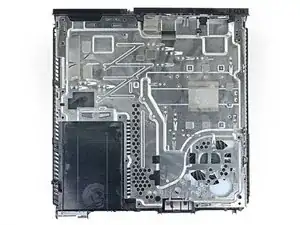

Удалите три крестовых винта 6.2 мм с нижнего EMI‑экрана.

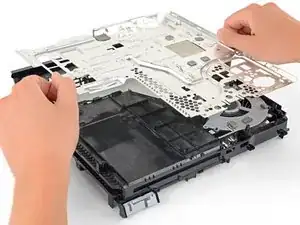

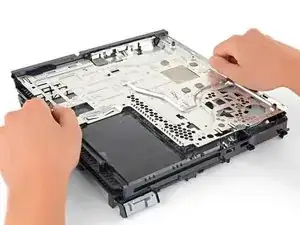

Поднимите нижний EMI‑экран и радиатор строго вверх и извлеките их из PS4.

Удалите два крестовых винта 6.2 мм с вентилятора.

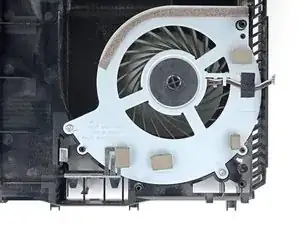

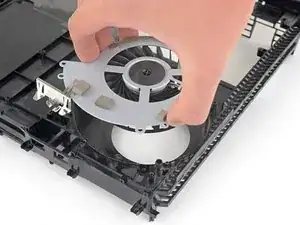

Поднимите вентилятор строго вверх и извлеките его из корпуса PS4.

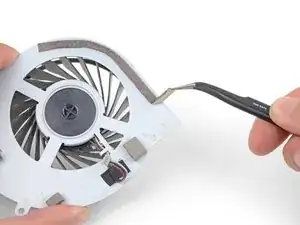

С помощью пинцета аккуратно снимите пенопластовую полоску с вентилятора.

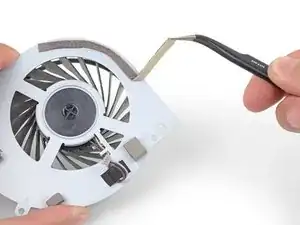

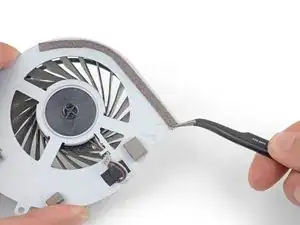

Установите пенопластовую полоску на новый вентилятор в том же месте.

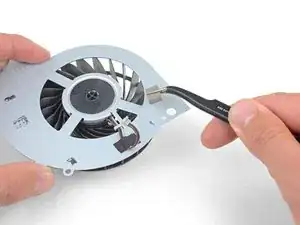

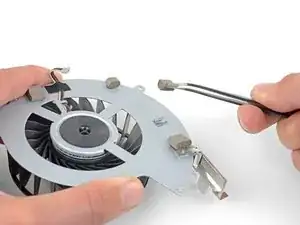

Снимите кусочки пенопласта с вентилятора.

При необходимости используйте фен или термофен, чтобы размягчить клей.

Установите их на новый вентилятор в тех же местах, ориентируясь на оставшийся клей на старом вентиляторе.

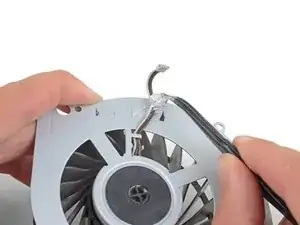

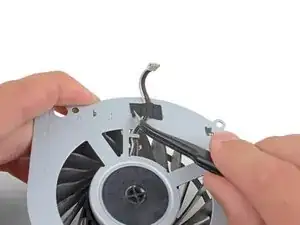

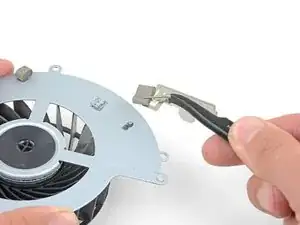

Снимите клейкую полоску, фиксирующую кабель вентилятора.

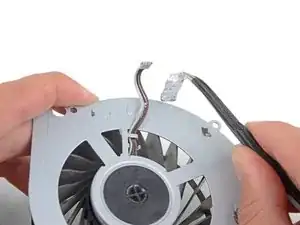

Прикрепите клейкую полоску к новому вентилятору, зафиксировав кабель в том же месте.
