Замена термопасты в PlayStation 3 Slim

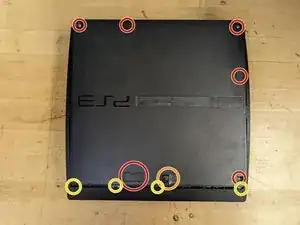

Переверните консоль и снимите каждую винтовую заглушку с нижней крышки корпуса.

Используйте лопаточку, чтобы аккуратно поддеть и снять заглушки винтов. Используйте крестовую отвертку Phillips #0, чтобы выкрутить винты под заглушками.

Используйте крестовую отвертку Phillips #0, чтобы выкрутить винт под пломбой, гарантирующей отсутствие вскрытия корпуса.

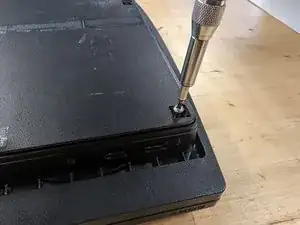

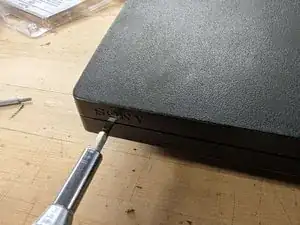

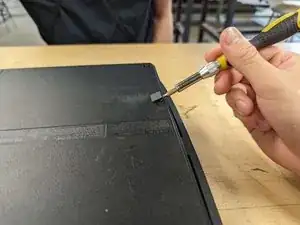

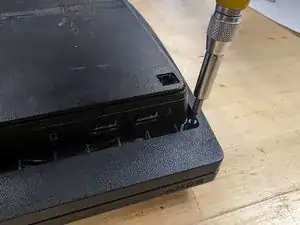

Используйте отвертку Torx #8, чтобы выкрутить четыре винта по краю консоли.

Прямоугольную панель рядом с пломбой можно поднять вручную. Она закреплена на внешней крышке корпуса и будет поворачиваться при открывании, поэтому будьте осторожны. Эта панель закрывает винт с синей головкой, показанный на изображении.

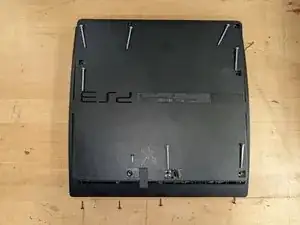

У вас должно быть всего двенадцать винтов. Отложите их в безопасное место для последующей сборки.

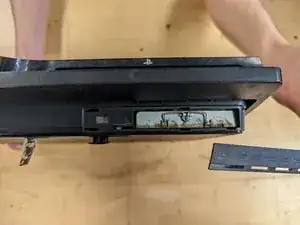

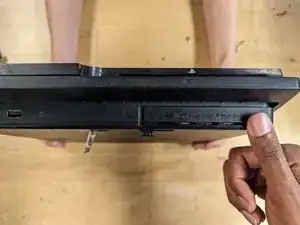

Переверните консоль и снимите крышку отсека для жесткого диска. Нажмите на неё большим пальцем и сдвиньте вправо, чтобы отщёлкнуть.

Под этой панелью находятся несколько вентиляционных отверстий.

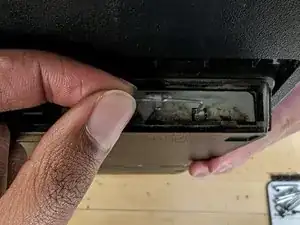

Большим и указательным пальцами отогните защёлку отсека жесткого диска от корпуса.

Выньте диск целиком из отсека.

По началу вы можете почувствовать некоторую сопротивляемость.

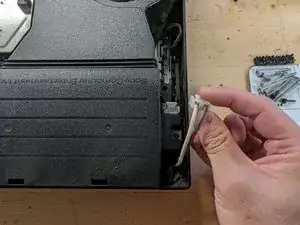

Положите консоль на поверхность. Используйте лопаточку, чтобы аккуратно поддеть левую сторону корпуса, одновременно поднимая правую сторону руками.

Крышка отщёлкнется с характерным звуком.

Верхняя крышка может быть не сразу подвижна, особенно это заметно с левой стороны. Не пытаетесь сразу с силой снять крышку — это может повредить корпус.

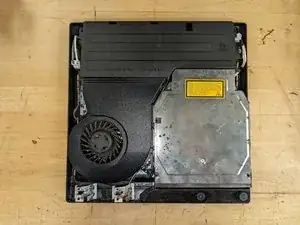

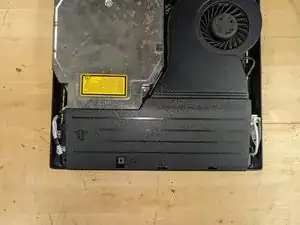

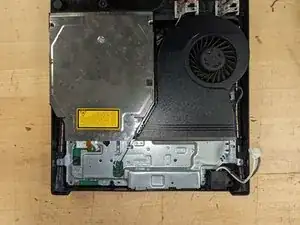

Снимите крышку и поверните консоль, как показано на изображении.

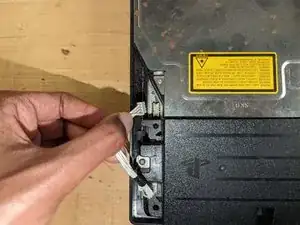

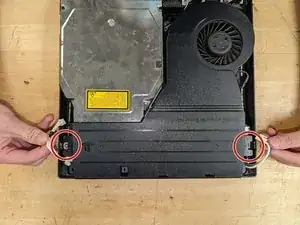

Отключите два провода рядом с блоком питания.

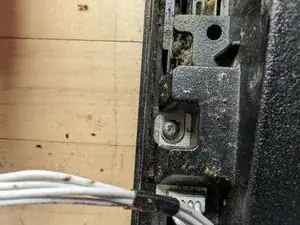

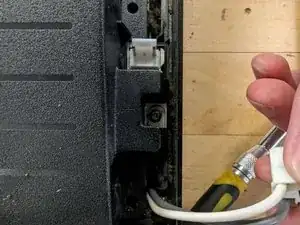

Выкрутите два крестовых винта Phillips #0, скрытые под проводами рядом с блоком питания.

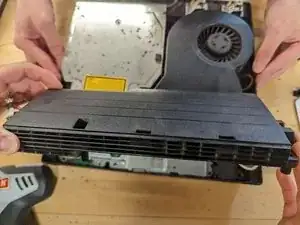

Обхватите блок питания обеими руками и аккуратно поднимите его с двух сторон.

Будьте осторожны при подъёме блока питания: через него проходят две длинные металлические шины, фиксирующие его на месте. При подъёме будет ощущаться сопротивление. Поднимайте блок питания вертикально, пока он полностью не выйдет из этих шин, чтобы не повредить ни блок питания, ни шины.

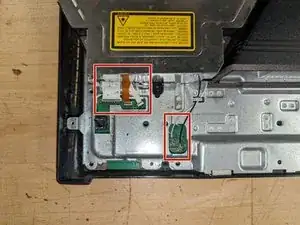

Отключите три ленточных кабеля и два коаксиальных кабеля прямо под Blu-ray приводом.

Чтобы извлечь ленточные кабели, аккуратно поднимите их из разъёмов за вертикальную защёлку. Для дополнительной помощи по отключению различных типов кабелей обратитесь к Распознаванию и отключению кабельных разъёмов.

При повторном подключении ленточных кабелей лучше использовать пинцет, чтобы не погнуть их.

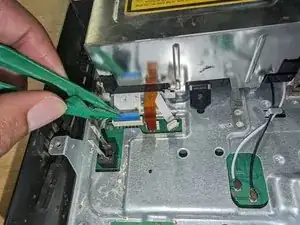

Используйте лопаточку, чтобы отщёлкнуть чёрный и белый коаксиальные кабели из их разъёмов на материнской плате. Подденьте их как можно ближе к месту крепления, применяя небольшую силу.

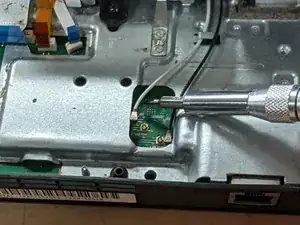

Избегайте использования отвертки, как показано на фото. Она не является антистатическим инструментом и может повредить материнскую плату.

Для повторного закрепления выровняйте концы кабелей с штырями и плотно прижмите пальцем до щёлчка.

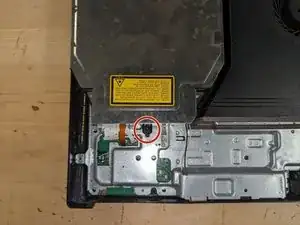

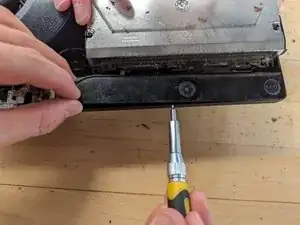

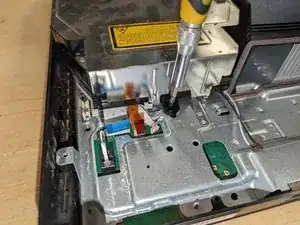

Выкрутите чёрный крестовый винт Phillips #0, крепящий Blu-ray привод.

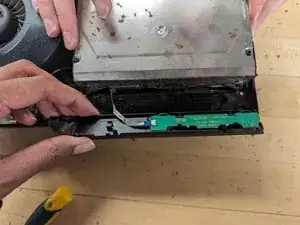

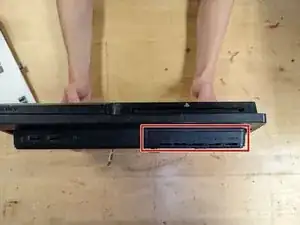

Поверните консоль на 180°. Поднимите панель с кнопками за изогнутый край и подденьте её лопаткой под край, чтобы вытащить. Она отщёлкнется таким образом.

Если пытаться вынуть только руками, вы можете повредить эту деталь, так как её частично перекрывает Blu-ray-привод.

На панели с кнопками имеется кабель, который всё ещё подключён к консоли, поэтому её нельзя отодвинуть далеко. Пока что положите деталь вверх ногами, как показано на третьем изображении. Этот кабель подключается к разъёму под Blu-ray-приводом.

НИ В КОЕМ СЛУЧАЕ не поднимайте привод Blu-ray слишком высоко, иначе вы оборвёте лентовый кабель под ним.

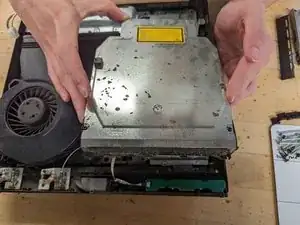

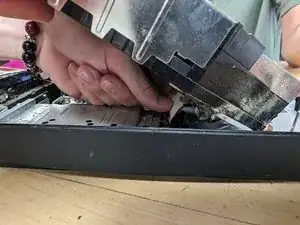

Аккуратно приподнимите привод дисков.

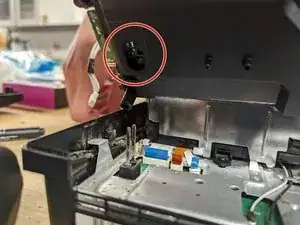

Осторожно просуньте руку снизу, чтобы отсоединить кабель от материнской платы.

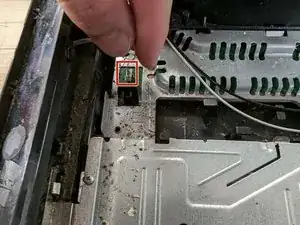

Отключите небольшой кабель, соединяющий панель с кнопками и материнскую плату.

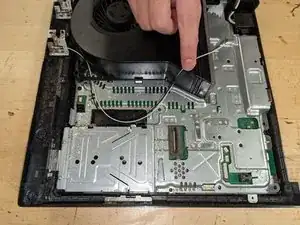

Отведите чёрный и белый кабели в сторону от материнской платы.

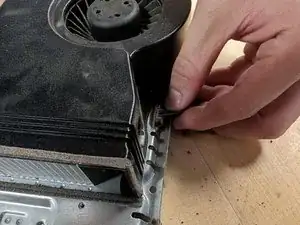

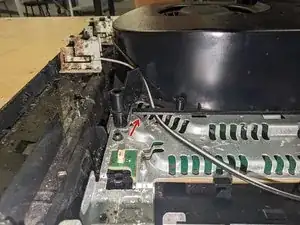

Кабели закреплены крючками на панели материнской платы. Осторожно пропустите их вокруг крючков, чтобы они не зацепились.

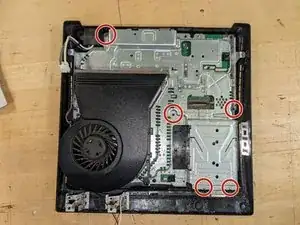

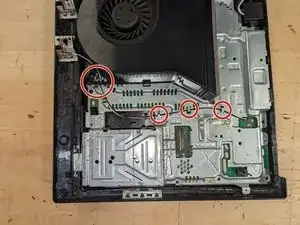

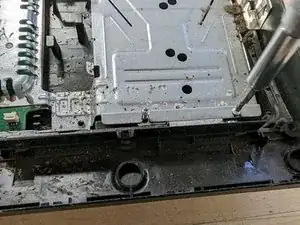

Снимите пять винтов Phillips #0 на кожухе материнской платы.

Здесь используются винты двух разных цветов, поэтому при хранении следите за их расположением.

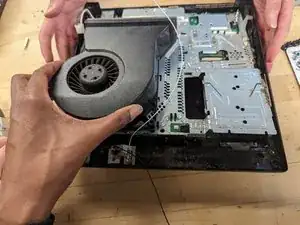

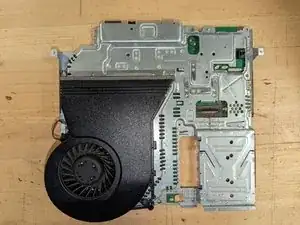

Поднимите панель материнской платы из корпуса консоли.

Вы можете безопасно поднять узел, удерживая вентилятор.

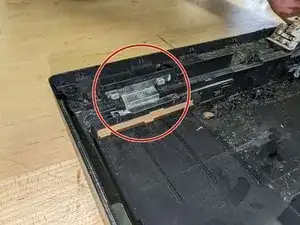

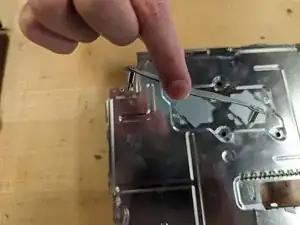

Указанный металлический элемент может ослабнуть после снятия узла с корпуса. Запомните его расположение и ориентацию для последующей сборки.

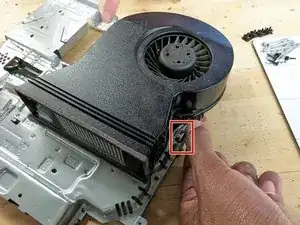

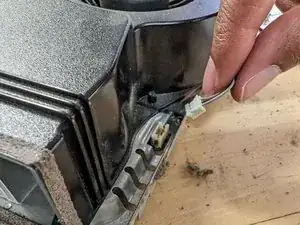

Отключите кабель, соединяющий вентилятор с материнской платой.

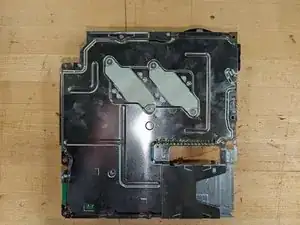

Переверните узел с материнской платой.

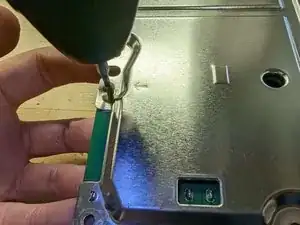

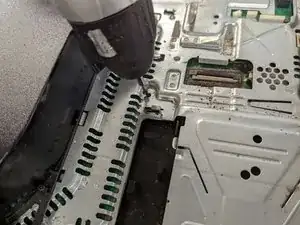

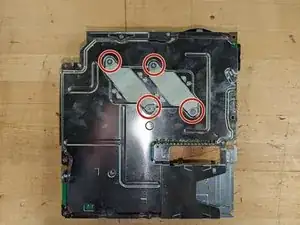

Снимите винты, удерживающие прижимы радиатора, с помощью отвертки Phillips #0.

При установке прижимов радиатора обратно на узел материнской платы затягивайте винты в перекрёстном порядке, частично закручивая каждую сторону зажимов поочерёдно. Сделайте это для обоих прижимов. Это обеспечит равномерное распределение термопасты.

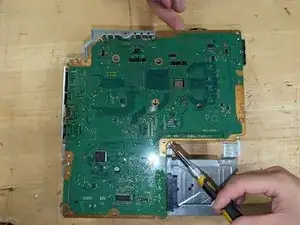

Снимите оставшиеся винты на узле.

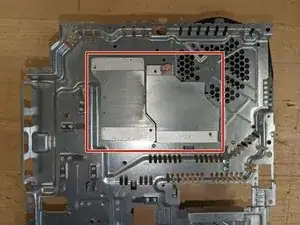

Снимите заднюю пластину с материнской платы.

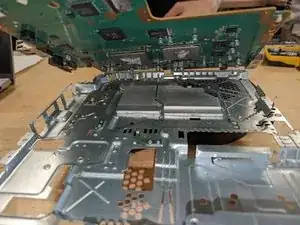

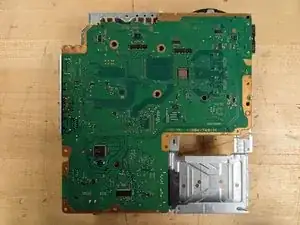

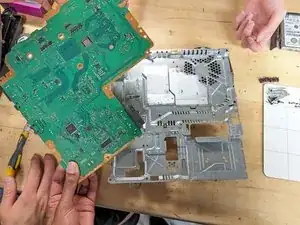

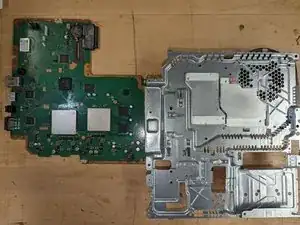

Отделите материнскую плату от задней части корпуса узла.

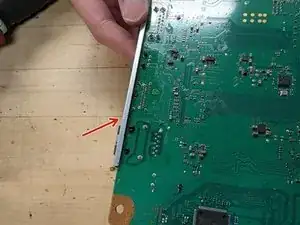

Обратите внимание на изогнутую часть заднего корпуса, показанную на изображении. В ней находятся прорези для различных портов материнской платы. При подъёме платы возможно потребуется отвести её от этой части, чтобы она свободно вышла.

При подъёме материнской платы термопаста может затруднить её извлечение. В этом случае аккуратно подденьте с двух сторон ближе к центру.

Будьте осторожны при поддевании материнской платы. Избыточная сила ПОВРЕДИТ плату.

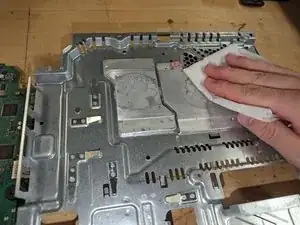

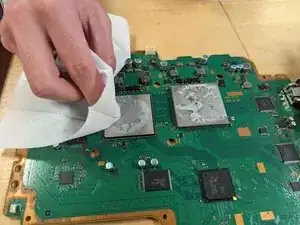

Используйте изопропиловый спирт с салфетками или спиртовыми протирками, чтобы аккуратно удалить старую термопасту с радиаторов, центрального процессора (CPU) и графического процессора (GPU).

Возможно, придётся использовать несколько салфеток/протирок, смоченных в спирте, чтобы полностью удалить старую термопасту.

НЕ используйте воду для очистки этих деталей, только спирт. Также избегайте чрезмерного смачивания салфетки, чтобы не допустить попадания лишней жидкости в консоль. Дайте консоли высохнуть после очистки спиртовыми протирками.

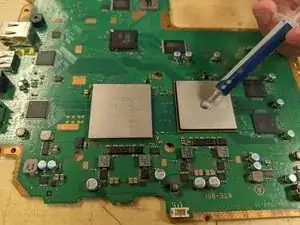

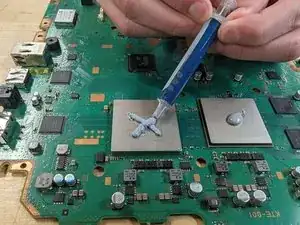

Нанесите примерно половину грамма термопасты в центр центрального процессора (CPU) и ещё половину грамма на графический процессор (GPU).

Пасту можно наносить в любой узор.

Нанесение большего количества термопасты, чем указано, может сделать её применение неэффективным.

НЕ наносите термопасту на радиатор.

Верните материнскую плату в корпус. Совместите процессорные элементы с радиатором, как показано.

Не нужно сильно придавливать. Прикручивание прижимов радиатора обеспечит равномерное распределение пасты.

Начиная с шага 22, следуйте инструкциям этого руководства в обратном порядке до шага 1 для повторной сборки PS3.

Обязательно обратитесь к шагу 21 при закручивании прижимов радиатора.
