Замена Wi‑Fi антенны PlayStation 3 Super Slim

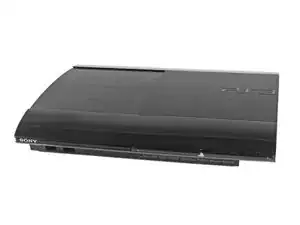

Готовая раскрыть все свои возможности, PlayStation 3 Super Slim в компактном форм-факторе скрывает большую мощность. Основные характеристики включают:

Выходы HD 1080p, 1080i, 720p, 480p и 480i

LPCM 7.1‑канальный объемный звук, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS‑HD, AAC

Cell Broadband Engine™

Графический процессор RSX®

256 МБ основной памяти XDR и 256 МБ видеопамяти GDDR3

Доступные варианты внутреннего накопителя: 12 ГБ (флеш), 250 или 500 ГБ (возможность апгрейда!)

Не то чтобы мы жаловались, но нам досталась PlayStation 3 Super Slim в комплекте. Похоже, после бесчисленных приключений Натан Дрейк наконец нашёл сокровище, достойное похвалы.

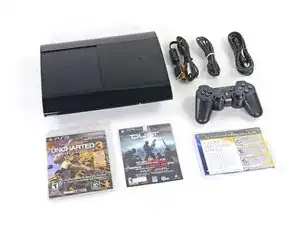

Что именно входит в этот комплект? С радостью расскажем:

Консоль PlayStation 3 Super Slim 250 ГБ

Беспроводной контроллер DualShock 3

AV‑композитный кабель (к сожалению, HDMI‑кабель в комплект не входит)

Сетевой шнур питания

USB‑кабель (необходим для зарядки контроллера DualShock)

Uncharted 3: Drake's Deception (Game of the Year Edition) + Dust 514 (включаемый загружаемый контент)

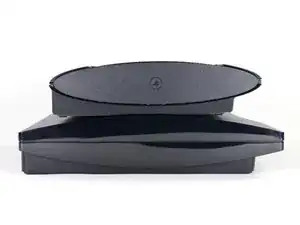

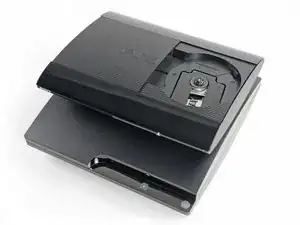

Нам было интересно сравнить PS3 Super Slim со стандартной моделью Slim, которую она заменяет.

Можете считать нас придирчивыми, но наши тесты дали ожидаемые результаты. Super Slim получила более громкое имя, но действительно уменьшилась в размерах.

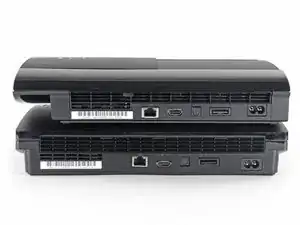

Хотя задние панели обеих консолей выглядят похоже, они дают много информации о внесённых в Super Slim изменениях.

Во‑первых, вентиляционные отверстия заметно меньше, что, скорее всего, означает, что вентилятор тоже меньше и имеет меньше тепла для отвода.

Во‑вторых, расположение портов смещено немного, что отвечает на часто задаваемый вопрос о совместимости материнских плат: нет, платы от Slim и Super Slim нельзя взаимозаменять.

Возможно, самое большое изменение в новой модели — и главная претензия пользователей — это переход на ручной верхний лоток для дисков.

Дверца выполнена из тонкого пластика низкого качества, и теперь этой PS3 требуется свободное пространство сверху для смены диска. Больше нельзя запихивать PS3 в низкую полку.

Мы предполагаем, что отказ от выдвижного лотка был необходим для сокращения затрат и размеров в Super Slim. Это дизайнерское решение вызвало много критики, напоминая нам о другом недавнем изменении, направленном на уменьшение габаритов.

Помимо непосредственной выгоды для маржи Sony, снижение производственных затрат также защищает PS3 в будущем. Когда будет выпущена PlayStation 4, почти наверняка PlayStation 3 Super Slim будет продаваться рядом с новой консолью, но по существенно более низкой цене.

Нижняя часть Super Slim похожа на предшественницу, за исключением отсутствия индикатора Wi‑Fi.

Не бойтесь: отсутствие индикатора Wi‑Fi вовсе не означает, что Super Slim лишена Wi‑Fi.

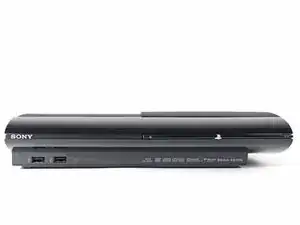

Спереди Super Slim по‑прежнему расположены два порта USB 2.0, индикатор состояния жесткого диска и множество поддерживаемых логотипов — включая привычный логотип Blu‑ray Disc.

Крышка отсека жесткого диска PS3 Super Slim легко снимается и открывает доступ к яркому винту Phillips.

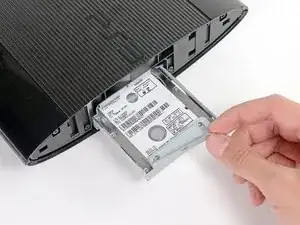

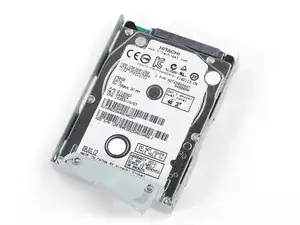

После удаления этого винта диск Hitachi TravelStar Z5K320 2.5" SATA II 3.0 Гбит/с 250 ГБ 5400 об/мин выходит без проблем.

Если вы не считали, то это один винт Phillips и не больше 5–10 минут на замену жесткого диска.

Возможно, самое крутое в жестком диске PlayStation — то, что Sony позволяет обновлять консоль любым 2.5" ноутбучным жестким диском. Никакой специальной прошивки, никаких хитрых корпусов — только вы, ваша консоль и столько места, сколько вы сможете в неё вместить.

Маленькие резиновые ножки скрывают три винта внешнего корпуса и обеспечивают PlayStation 3 Super Slim сцепление с поверхностью.

Мы не считаем эти ножки помехой; их легко снять, они выполняют функцию и улучшают внешний вид консоли.

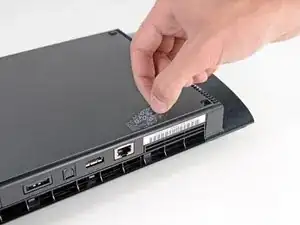

Закрывая доступ к четвертому винту, обнаруживается диковинная наклейка «Гарантия аннулируется»! И она исчезла.

Мы считаем, что такие наклейки бессмысленны, и советуем считать их таковыми.

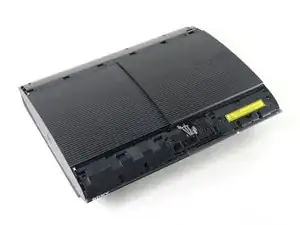

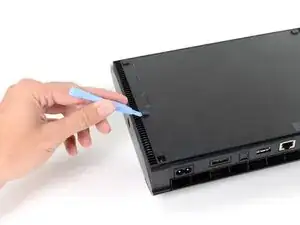

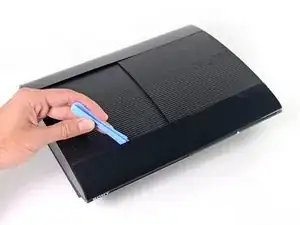

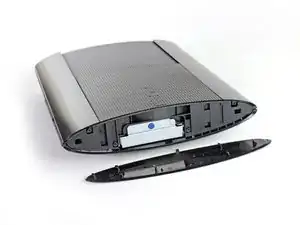

Пластиковая лопатка позволяет быстро снять внешние накладки.

Под передней внешней накладкой мы находим заманчивую предупреждающую наклейку о лазере.

Снятие накладок также даёт доступ к винтам, которые нужно открутить, чтобы попасть внутрь Super Slim.

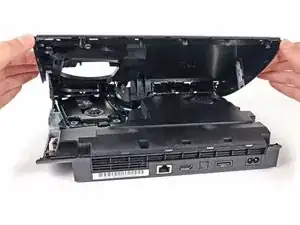

И поехали! Какие чудеса и сюрпризы мы найдём внутри PS3 Super Slim? Единственный способ узнать — приподнять верхнюю крышку.

Похоже, внутренняя пластиковая рама закрывает почти все компоненты.

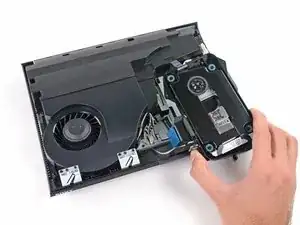

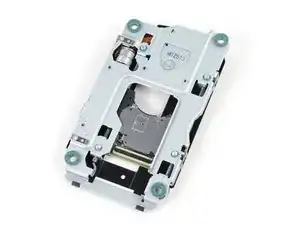

После снятия верхней крышки мы продолжаем исследование, демонтируя ручной верхний лоток для дисков.

Говорите что угодно о дисководе без лотка в Super Slim, но это однозначно ремонтопригодная конструкция.

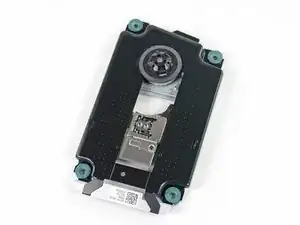

Линза лазера маркирована как KEM‑850 PHA 0672 23020A.

Мы прочитали противоречивые отчёты о уровне шума привода PS3 Super Slim и специально рассмотрели усилия Sony по снижению шума:

Мы обнаружили, что привод смонтирован на очень мягких резиновых подушках и окружён шумопоглощающим пластиковым лотком, что должно подавлять вибрации.

Однако это мало поможет заглушить звуки, идущие прямо от привода через тонкую пластиковую дверцу лотка.

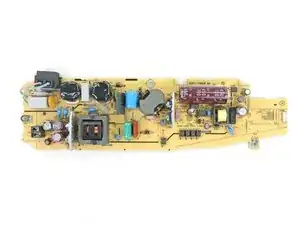

Модуль блока питания легко извлекается с задней стороны корпуса.

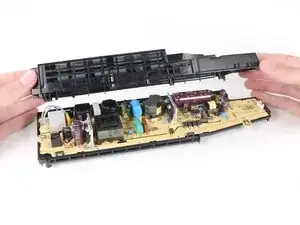

Несмотря на аккуратное расположение компонентов, доступ к внутренним элементам блока питания затруднён, поскольку его внутренний корпус скреплён четырьмя винтами и несколькими прочными пластиковыми защёлками.

Аналогично PS3 Slim, блок питания рассчитан на входное напряжение от 100 В до 240 В переменного тока, что делает его пригодным для использования по всему миру.

Похоже, общее энергопотребление также снижено. Если у PS3 Slim номинал был 12 В и 18 А постоянного тока, то у Super Slim — 12 В и 13 А постоянного тока.

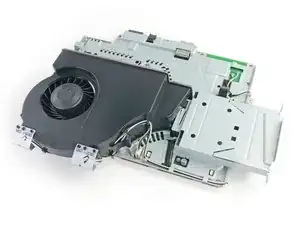

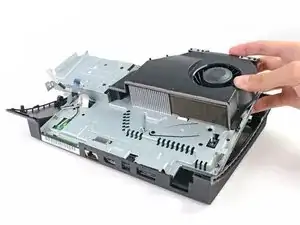

Плата с вентилятором извлекается из нижней части корпуса по мере продолжения разборки.

Нас немного огорчило обнаружение того, что для доступа к вентилятору или радиаторам требуется снять всю плату целиком, но это обеспечивает очень компактную и прочную конструкцию.

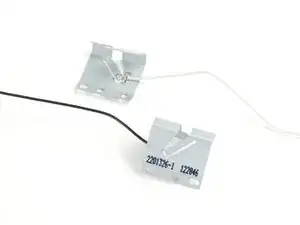

На передней части узла вентилятора находятся антенны Wi‑Fi и Bluetooth.

На антеннах выгравирован логотип TE Connectivity. По данным TE Connectivity, их конструкции антенн применялись в широком спектре беспроводных продуктов, включая революционные игровые консоли.

За второй дверцей… материнская плата!

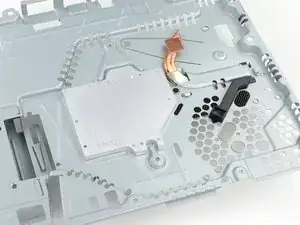

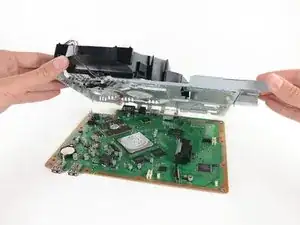

После нескольких напряжённых минут нам удалось поднять металлическую рамку с материнской платы.

Краткий осмотр показывает достаточное количество термопасты на GPU, но неидеальную работу на CPU.

Есть поле для улучшений для любителей модификаций?

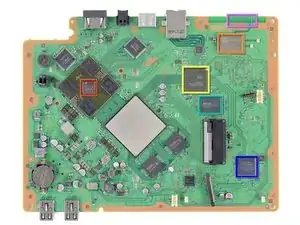

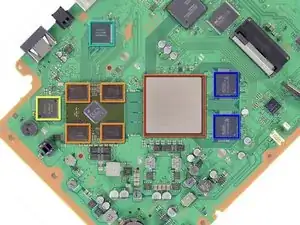

Поворот платы на 45 градусов даёт обзор основных компонентов, отвечающих за вычислительную мощность PlayStation 3 Super Slim:

Cell Broadband Engine CXD2996BGB

Hynix H5RS5223DFA 512 Мегабит GDDR3 VRAM (четыре чипа = 256 МБ)

Sony CXM4027R драйвер MultiAV

Panasonic MN8647091 HDMI‑передатчик

Elpida X1032BBBG-3C-F 1 Гбит (на двух чипах, всего 256 МБ) XDR DRAM

Некоторые из более… «картезианских» ИС на верхней стороне материнской платы:

Sony RSX CXD530 «Reality Synthesizer»

Marvell Avastar 88W8781 SoC WLAN/Bluetooth

Sony CXD9963GB мостовой контроллер ввода/вывода

Macronix MX29GL128FLT2I флеш‑память

Sony CXD5132R контроллер Blu‑ray привода SATA/PATA

Интегрированная печатная антенна Wi‑Fi

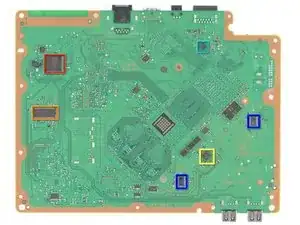

Несколько мелких элементов на обратной стороне:

SW3-302 SCEI 1220EM42E

BD7761EFV 227 T25

Intersil ISL6332 MDRZ H223BCC

IDT 4227ANLG 1149L

Texas Instruments TPS53123 Двойной синхронный понижающий контроллер

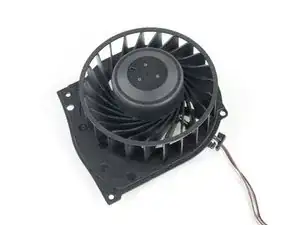

Super Slim теряет охлаждение: мы снимаем центробежный вентилятор и два радиатора.

Вентилятор Super Slim заметно уменьшился в размерах и весе по сравнению со Slim.

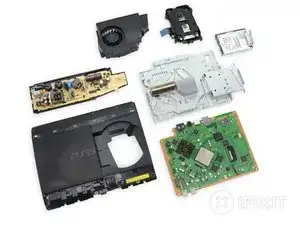

Для этой (возможно окончательной) версии PS3 Sony использовала новые технологии, чтобы сделать ту же консоль меньше, легче и тише, а не значительно улучшить производительность.

Ремонтопригодность PS3 Super Slim: 7 из 10 (10 — проще всего ремонтировать)

Жёсткий диск легко получить, ремонтировать и модернизировать.

Беслотный загрузчик дисков модульный, его легко заменить.

Требуются стандартные инструменты, кроме бита безопасности T8.

Есть раздражающая, но в основном безвредная наклейка «Гарантия аннулируется».

Блок питания удерживается множеством защёлок; однако мы не ожидаем частых внутренних ремонтов блока питания.

Для доступа к вентилятору или радиаторам требуется снять всю плату целиком.

Сдвижная дверца лотка диска кажется хлипкой и может сломаться при частом использовании.

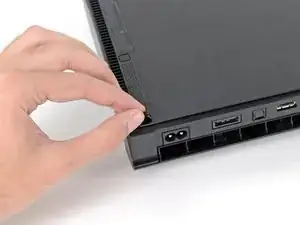

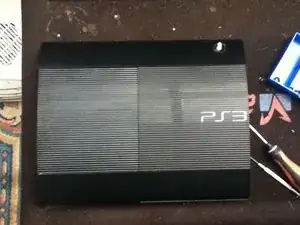

Снимите резиновые ножки с нижней стороны консоли.

Уберите винты, скрытые под резиновыми ножками, и винт под наклейкой гарантии.

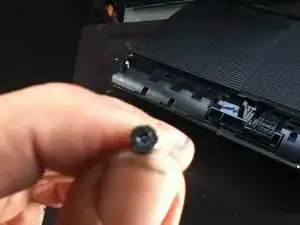

Используйте плоскую отвёртку, чтобы выкрутить защитные винты на боковой панели.

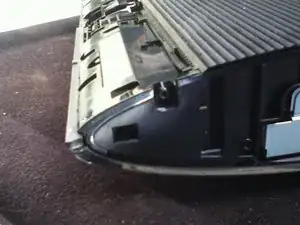

Снимите боковую крышку и передние заслонки.

Снимите два винта с лотка диска, чтобы удалить верхнюю крышку.

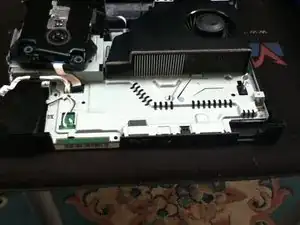

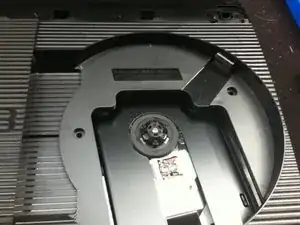

Не снимайте лоток диска. Вместо этого приподнимите его, чтобы обнаружить винт, который удерживает ту сторону платы питания.

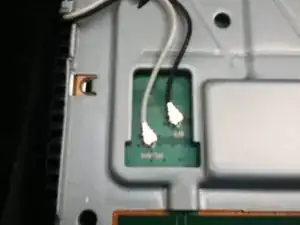

Затем извлеките блок питания, чтобы получить доступ к соединениям Bluetooth и беспроводной сети.

Снимите беспроводную антенну с материнской платы, чтобы заменить её на переключаемую антенну.

Просверлите отверстие для переключаемой антенны через верхнюю часть консоли и заслонку.
