Замена радиатора PlayStation 3 Slim

Переверните PS3 и положите его на заднюю панель.

Осторожно оторвите гарантийную наклейку от нижнего корпуса, чтобы обнаружить скрытую крышку винта.

Чтобы не активировать отметку VOID, которая может появиться, аккуратно подогрейте наклейку, чтобы снять и затем аккуратно вернуть её на место.

Используйте плоский конец металлической лопатки, чтобы поддеть семь заглушек винтов по краю нижнего корпуса.

Снимите семь филипсовских винтов 37 мм, которые закрепляют верхнюю крышку на нижнем корпусе.

Снимите четыре винта Torx T8 с защитой 13,3 мм под отверстием дисковода Blu-ray. (В некоторых моделях может быть только три винта)

Поднимите верхнюю крышку от её заднего края и поверните её в сторону передней части PS3.

Снимите верхнюю крышку с PS3.

Сожмите механизм фиксации разъёма сетевого входа и потяните прямо вверх, чтобы отсоединить его от блока питания.

Потяните кабели DC-Out прямо вверх, чтобы поднять их разъём и вынуть его из гнезда на блоке питания.

Снимите два филипсовских винта 7,6 мм, которые крепят блок питания к нижнему корпусу.

Поднимите блок питания вверх с его левого края, если смотреть с передней стороны PS3.

Продолжайте поднимать левый край блока питания, пока он не оторвётся от двух металлических стоек, показанных на втором изображении.

Снимите блок питания с PS3, следя, чтобы не защемить кабели.

Если есть, удалите куски ленты, фиксирующие кабели к корпусу дисковода Blu-ray.

Используйте плоский конец лопатки или ноготь, чтобы откинуть фиксирующий язычок разъёма ленточного кабеля Blu-ray.

Убедитесь, что вы поднимаете подвижный фиксирующий язычок, не сам разъём.

Потяните ленточный кабель дисковода Blu-ray прямо вверх и выньте его из разъёма.

Потяните кабель питания Blu-ray прямо вверх, чтобы вынуть его разъём из гнезда на дисководе Blu-ray.

Снимите один филипсовский винт 9,5 мм, который фиксирует дисковод Blu-ray к нижнему корпусу.

Поднимите дисковод Blu-ray немного за его правый край, чтобы освободить плату управления из посадочного места.

Снимите дисковод Blu-ray с PS3.

После повторной установки дисковода убедитесь, что плата управления надёжно зафиксирована в нижнем корпусе перед продолжением.

Если вы заменяете дисковод Blu-ray на новый, переставьте плату с вашего старого дисковода на новый.

Подтяните кабели сетевого входа вверх, чтобы вынуть разъём сетевого входа из нижнего корпуса.

Используйте плоский конец лопатки, чтобы поддеть оба антенных разъёма и вынуть их из гнезд на материнской плате.

Поднимите ленточный кабель платы управления вверх и выньте его из разъёма на материнской плате.

Снимите плату управления.

Переверните PS3 и положите его на заднюю панель.

Используйте плоский край металлической лопатки, чтобы открыть маленькую крышку доступа на нижней панели ближе к передней части PS3.

Снимите синий филипсовский винт, спрятанный под крышкой доступа.

Сдвиньте крышку отсека жёсткого диска в сторону правой стороны нижнего корпуса, затем потяните её от переднего края, чтобы снять её с PS3.

Используя прикреплённую металлическую ручку, вытащите жёсткий диск из его отсека.

Снимите следующие пять винтов, которые крепят сборку материнской платы к нижнему корпусу:

Два серебристых филипсовских винта 6 мм

Три чёрных филипсовских винта 8 мм

Поднимите узел платы от его переднего края и извлеките его из нижнего корпуса, учитывая коаксиальный кабель антенны, всё ещё прикреплённый к нижнему корпусу.

Будьте осторожны, не сгибайте металлические корпуса антенн при подъёме узла платы.

Отключите кабели питания DC-In и Blu-ray от платы.

Тяните кабели строго вверх, чтобы поднять разъёмы из их гнёзд на плате.

Тяните кабели вентилятора строго вверх, чтобы вывести разъём вентилятора из его гнезда на плате.

Удалите следующие девять винтов, удерживающих узел платы вместе:

Четыре винта Филлипс с выступом 14.8 мм

Пять винтов Филлипс 9.5 мм

Снимите два зажима радиатора с нижней части узла платы.

При необходимости аккуратно отожмите плату от верхнего экрана рядом с радиатором и его кожухом.

Осторожно отожмите плату от верхнего экрана в районе разъёма вентилятора и угла платы возле разъёмов беспроводной связи.

Поднимите верхний экран с платы с её переднего края.

Будьте осторожны, чтобы не повредить гнёзда при повороте верхнего экрана от платы.

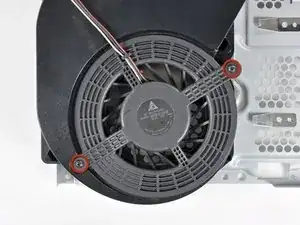

Удалите два винта Филлипс 9.5 мм, крепящие вентилятор к радиатору.

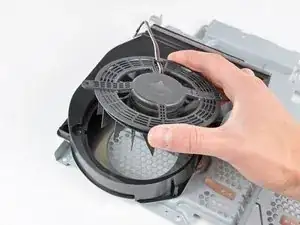

Снимите вентилятор с радиатора, следя за кабелями, которые могут зацепиться за кожух вентилятора.

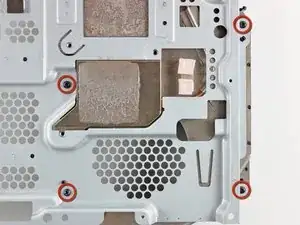

Удалите четыре винта Филлипс 9.5 мм, крепящие радиатор к верхнему экрану.

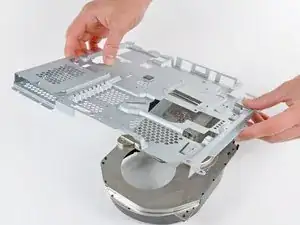

Снимите верхний экран с радиатора.

Перед установкой радиатора на плату необходимо нанести новый слой теплопроводной пасты. Это руководство покажет, как это сделать. Или рассмотрите это руководство, специфичное для PS3.
