Замена лазерного блока PlayStation 3 Super Slim
Как разобрать и заменить лазерный блок.
Шаг 1

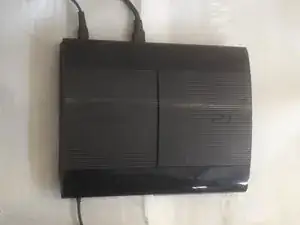

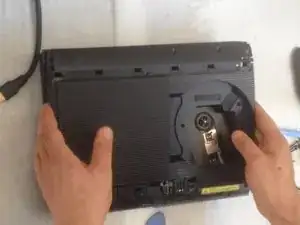

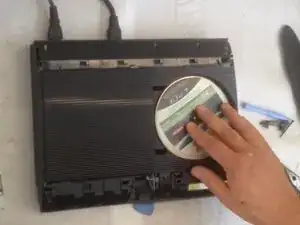

Выключите консоль и отключите все кабели.
Шаг 2

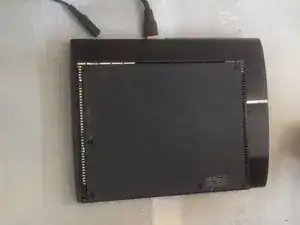

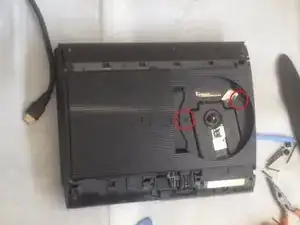

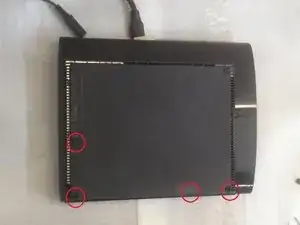

Необходимо снять гарантийную наклейку и открутить 4 винта.
Шаг 3

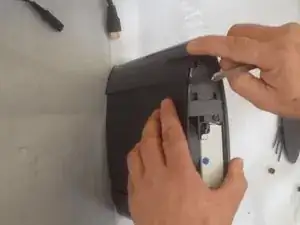

После снятия крышки отсека HDD вы увидите ещё 3 винта.
Шаг 4

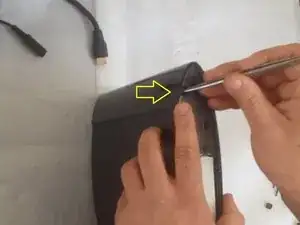

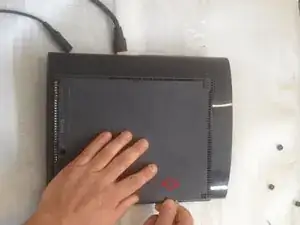

Нажмите здесь, чтобы освободить и снять верхнюю заднюю панель.
Шаг 5

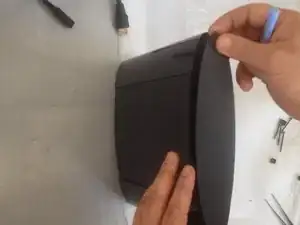

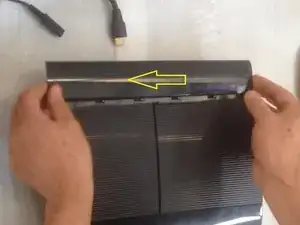

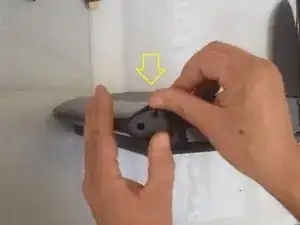

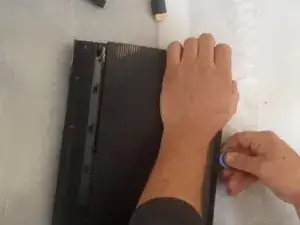

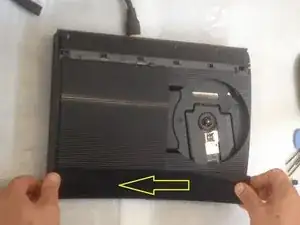

Верхняя передняя панель снимается сложнее.
Шаг 6

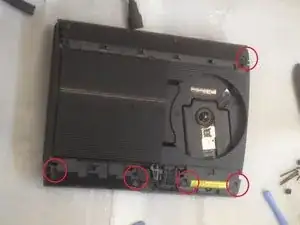

Снимите 7 винтов, чтобы освободить верхнюю крышку.
Шаг 7

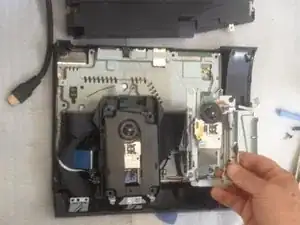

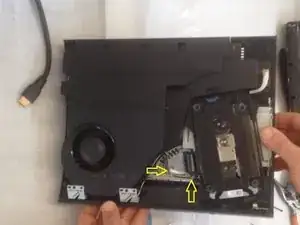

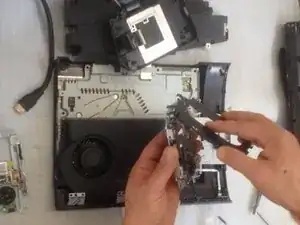

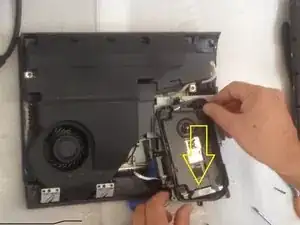

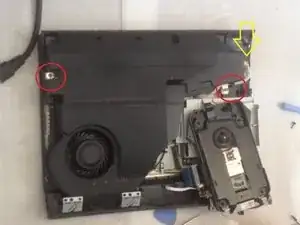

Отключите два гибких кабеля и отодвиньте лазерный блок. Снимите два винта и маленький кабель, затем извлеките блок питания.
Шаг 8

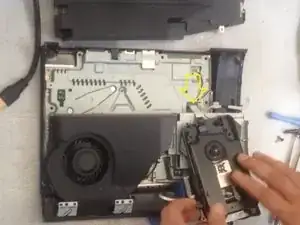

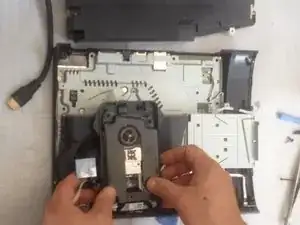

Чтобы освободить лазерный блок, отключите этот гибкий кабель.
Шаг 9

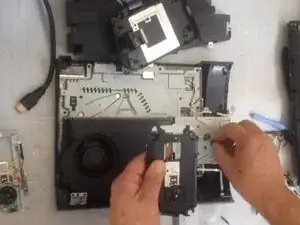

Один гибкий кабель, для резиновых уплотнений и металлической рамки.
Шаг 10

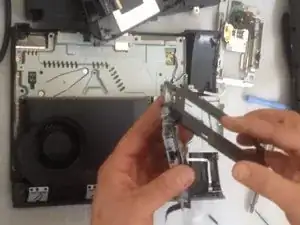

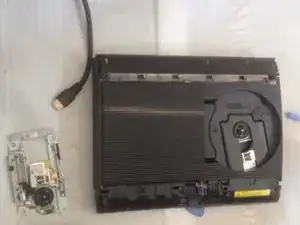

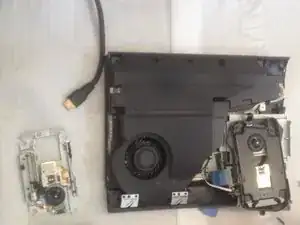

Отключите этот гибкий кабель и подключите его к новому запасному элементу. Приступаем к сборке.
Шаг 11
Сборка, сборка...
Шаг 12
Протестируйте устройство перед окончательной сборкой.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
