Замена нижней крышки PlayStation 3 Slim

Переверните PS3 и положите его на заднюю панель.

Осторожно оторвите гарантийную наклейку от нижней крышки, чтобы открыть скрытую заглушку винта.

Чтобы не допустить появления отметки VOID, аккуратно подогрейте наклейку, чтобы убрать и затем вернуть её чисто.

Используйте плоскую часть металлической лопатки, чтобы поддеть семь заглушек винтов по краю нижней крышки.

Снимите семь крестообразных винтов 37 мм, фиксирующих верхнюю крышку к нижней.

Снимите четыре защитных винта Torx T8 длиной 13,3 мм под отверстием Blu-ray-привода. (В некоторых моделях может быть только три винта)

Поднимите верхнюю крышку с заднего края и поверните её в сторону передней части PS3.

Снимите верхнюю крышку с PS3.

Сожмите защёлку разъёма входа питания и потяните прямо вверх, чтобы отсоединить её от блока питания.

Потяните кабели DC-Out прямо вверх, чтобы вынуть их разъём из гнезда на блоке питания.

Снимите два крестообразных винта 7,6 мм, фиксирующих блок питания к нижней крышке.

Поднимите блок питания вверх с левого края, если смотреть со стороны передней панели PS3.

Продолжайте поднимать левый край блока питания, пока он не оторвётся от двух металлических стоек, показанных на втором снимке.

Снимите блок питания с PS3, следя за тем, чтобы ни один кабель не застрял.

При наличии снимите кусочки ленты, фиксирующие кабели к корпусу Blu-ray-привода.

Используйте плоский конец лопатки или ноготь, чтобы отогнуть фиксирующую планку разъёма ленточного кабеля Blu-ray.

Убедитесь, что вы поддеваете подвижную фиксирующую планку, а не сам разъём.

Потяните ленточный кабель Blu-ray прямо вверх и выньте его из разъёма.

Потяните силовой кабель Blu-ray прямо вверх, чтобы вынуть его разъём из гнезда на дисководе.

Снимите один крестообразный винт 9,5 мм, фиксирующий Blu-ray-привод к нижней крышке.

Слегка приподнимите Blu-ray-привод за правый край, чтобы вывести плату управления из её посадочного места.

Снимите Blu-ray-привод с PS3.

После повторной установки Blu-ray-привода убедитесь, что плата управления плотно воссела в нижней крышке перед продолжением.

Если вы устанавливаете новый привод, перенесите плату с вашей старой модели на новый привод.

Потяните кабели входа питания вверх, чтобы снять вход питания с нижней крышки.

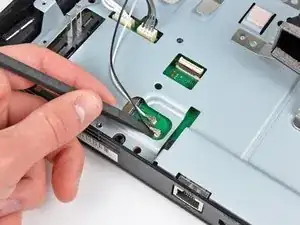

Используйте плоский конец лопатки, чтобы поддеть оба антенных разъёма и вынуть их из гнёзд на материнской плате.

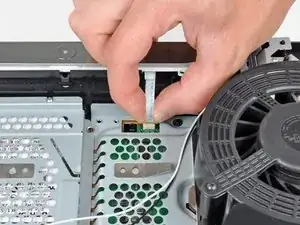

Потяните ленточный кабель платы управления вверх и выньте его из разъёма на материнской плате.

Снимите плату управления.

Переверните PS3 и положите его на заднюю панель.

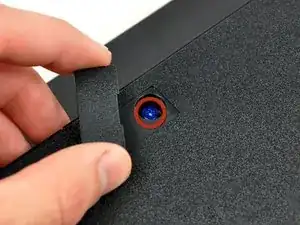

Используйте плоскую кромку металлической лопатки, чтобы поддеть маленькую крышку доступа на нижней панели рядом с передней частью PS3.

Снимите синий крестообразный винт, скрытый под крышкой доступа.

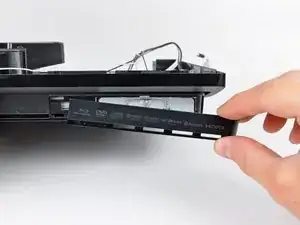

Сдвиньте крышку отсека жёсткого диска в сторону правой стороны нижней крышки, затем потяните её от переднего края, чтобы извлечь из PS3.

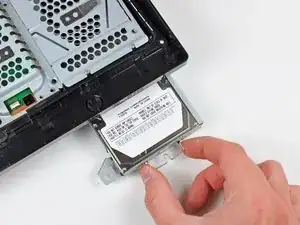

Взявшись за прикреплённую металлическую ручку, вытащите жёсткий диск из отсека.

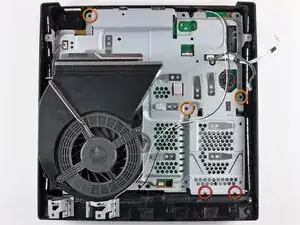

Снимите следующие пять винтов, фиксирующих узел материнской платы к нижней крышке:

Два серебристых крестообразных винта 6 мм

Три чёрных крестообразных винта 8 мм

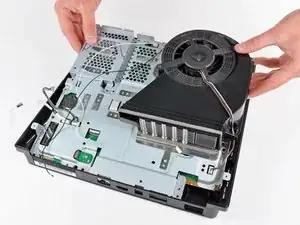

Поднимите сборку материнской платы за передний край и извлеките её из нижней крышки, учитывая антенную оплётку, всё ещё прикреплённую к нижней крышке.

Будьте осторожны, чтобы не согнуть металлические корпуса антенн при подъёме сборки материнской платы.

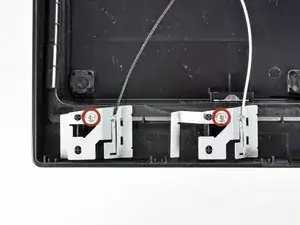

Удалите два винта Phillips длиной 6,2 мм, фиксирующие антенны на нижней крышке.

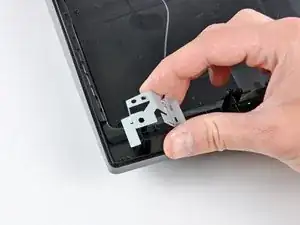

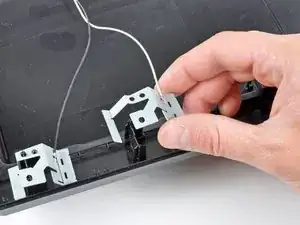

Поднимите антенны из их пластиковых направляющих и извлеките их из нижней крышки.

Осталась только нижняя крышка.
