Замена верхнего экрана (Top Shield) PlayStation 3 Slim

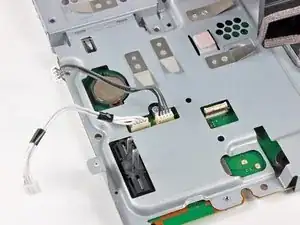

Отключите от материнской платы кабели питания DC-In и блока Blu-ray.

Тяните кабели строго вверх, чтобы вывести разъёмы из их гнёзд на материнской плате.

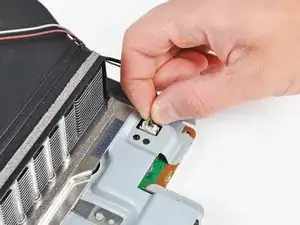

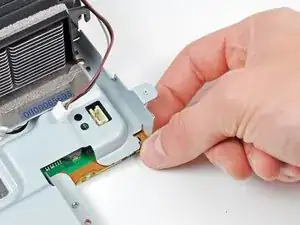

Тяните кабели вентилятора строго вверх, чтобы вывести разъём вентилятора из его гнезда на материнской плате.

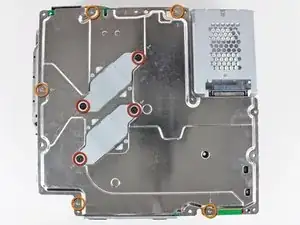

Удалите следующие девять винтов, удерживающих сборку материнской платы:

Четыре распорных винта Phillips длиной 14.8 мм

Пять винтов Phillips длиной 9.5 мм

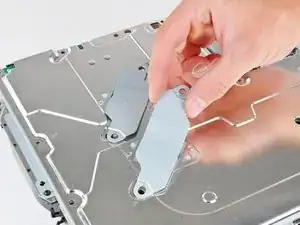

Снимите две прижимные скобы радиатора с нижней стороны сборки материнской платы.

При необходимости аккуратно подденьте материнскую плату с верхнего экрана рядом с радиатором и его кожухом.

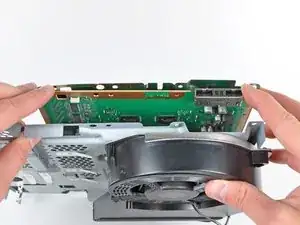

Осторожно отожмите плату от верхнего экрана рядом с разъёмом вентилятора и углом платы у разъёмов беспроводной связи.

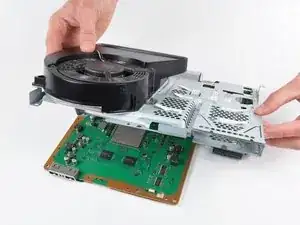

Поднимите сборку верхнего экрана с материнской платы, начиная с её переднего края.

Будьте осторожны, чтобы не повредить разъёмы при вращении сборки верхнего экрана от материнской платы.
