Замена лазерной линзы PlayStation 3 Super Slim

Снимите боковую крышку отсека HDD, сдвинув панель к задней части устройства.

Крышка отсека находится на правой стороне устройства.

Удалите все три чёрных винта длиной 9,8 мм при помощи отвертки с торкс‑головкой T‑8 с защитой.

Удалите синий винт длиной 7,9 мм при помощи крестовой отвертки Phillips #1.

Потяните за язычок, чтобы извлечь жёсткий диск.

Жёсткий диск следует аккуратно извлечь и хранить, чтобы не повредить данные.

На нижней части устройства подденьте три резиновые накладки с помощью металлической лопатки.

Снимите четыре чёрных винта длиной 36,3 мм, находящиеся под ними, при помощи крестовой отвертки Phillips #1.

Один винт расположен под гарантийной наклейкой. Эту наклейку можно либо отклеить, либо проколоть отверткой.

На верхней части устройства отпустите защёлку крайнюю справа под передней панелью, слегка приподнимите панель и приложите давление.

Отпустите вторую справа защёлку, вставив пластиковый инструмент для раскрытия в отмеченное место.

Сдвиньте панель влево, чтобы освободить остальные защёлки.

Это, вероятно, самая сложная часть процедуры. Если не удаётся отпустить защёлку на передней панели, можно попытаться поддеть все защёлки. Однако делайте это на свой риск, так как эти защёлки легко ломаются.

Снимите заднюю панель, нажав на защёлку на правой стороне устройства и сдвинув панель влево.

Удалите пять серебристых винтов длиной 20,8 мм при помощи крестовой отвертки Phillips #1.

Удалите два чёрных винта длиной 9,9 мм в дисководе при помощи отвертки с торкс‑головкой T‑8 с защитой.

Снимите верхнюю чёрную пластиковую оболочку.

Отодвиньте оптический привод в сторону, чтобы открыть доступ к одному из серебристых винтов длиной 8,8 мм.

Удалите два серебристых винта длиной 8,8 мм по бокам при помощи крестовой отвертки Phillips #1.

Отсоедините кабель от разъёма и снимите провода с двух пластиковых держателей.

При снятии кабеля с разъёма тяните за пластиковый штекер, а не за провода.

Снимите блок питания.

Удалите передний белый гибкий ленточный кабель, потянув вверх от его основания.

Удалите чёрный и синий гибкий ленточный кабель позади него, потянув вверх за чёрную защёлку, затем вытащив кабель.

Поверните устройство на 180 градусов.

Отсоедините задний белый гибкий ленточный кабель, потянув вверх от его основания.

Снимите оптический привод.

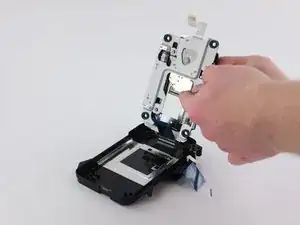

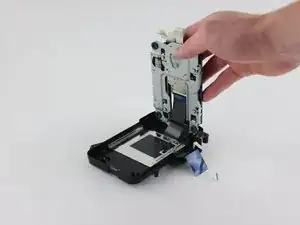

Приподнимите свободный край лазерной линзы, чтобы разделить два слоя.

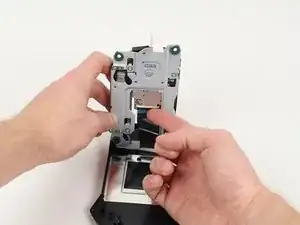

На нижней стороне лазерной линзы отогните чёрную пластиковую защёлку, чтобы отсоединить гибкий ленточный кабель.

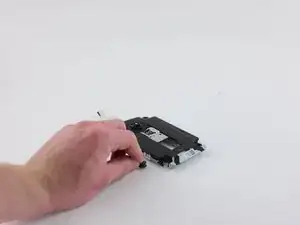

Удалите 4 резиновые втулки.

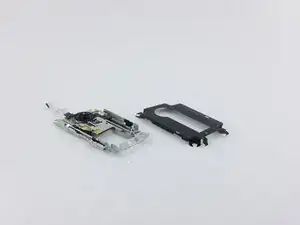

Снимите металлическую лицевую панель с лазерной линзы.

При установке новой линзы присоедините верхний металлический корпус к запасной лазерной линзе.
