PlayStation 3 Slim Замена лазерного блока (лазер и механизм)

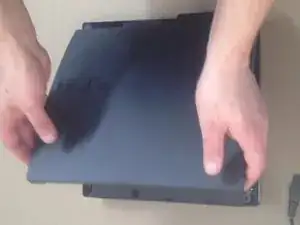

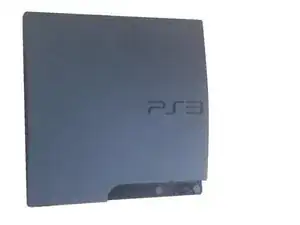

Отключите все кабели. У вас есть 4 винта Torx T8 и 7 крестовых винтов. Теперь можно снять внешний корпус.

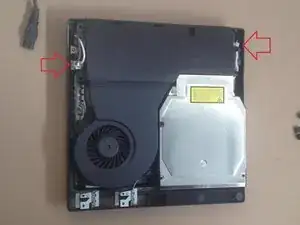

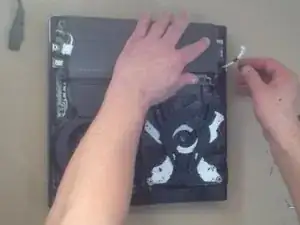

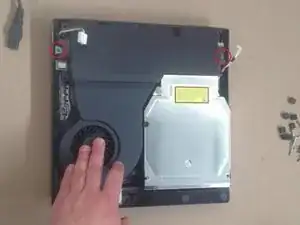

Чтобы снять блок питания, сначала отсоедините два кабеля, затем выкрутите 2 крестовых винта. Затем поднимите его вверх.

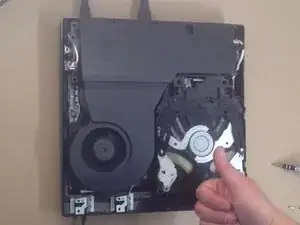

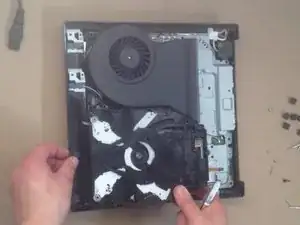

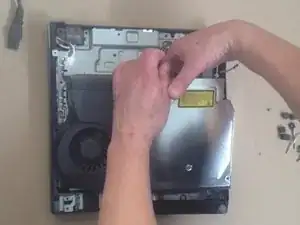

Разъедините кабели, открутите винт и извлеките привод Blu-ray.

В зависимости от модели вашей PS3 Slim количество кабелей, которые нужно отсоединить, может варьироваться от 2 до 4. Если в вашей модели более одного ленточного кабеля, удаляйте привод очень осторожно, так как четвёртый ленточный кабель может быть спрятан под ним.

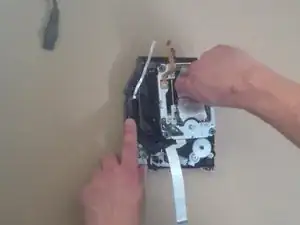

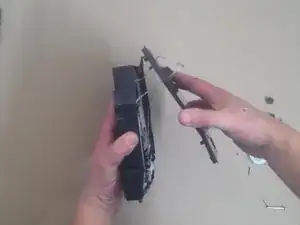

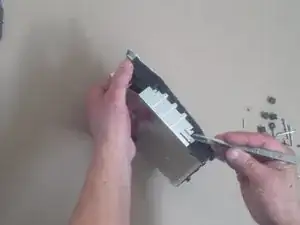

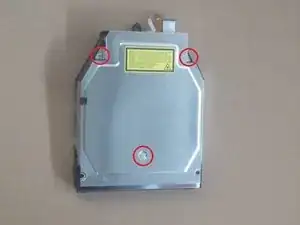

Разберите верхний металлический щит, сначала выкрутив 3 крестовых винта.

На модели с 2 кабелями потребуется дополнительно открутить ещё 2 маленьких крестовых винта, расположенных на нижней стороне привода. Пока вы там, открутите также 2 других крестовых винта внизу щита. (Их наличие не препятствует снятию верхнего металлического щита, но их снятие будет полезно позже).

Для модели с 2 кабелями снимите по два очень маленьких крестовых винта в каждом нижнем углу, отмеченных красными кругами.

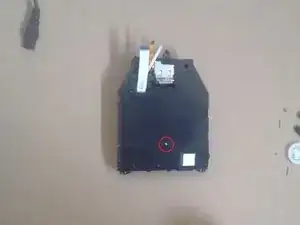

Для модели с 4 кабелями снимите маленький крестовый винт в нижнем левом углу, отмеченный красным кругом.

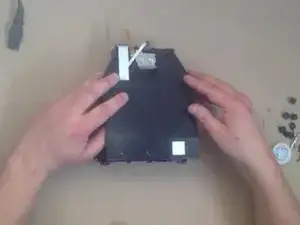

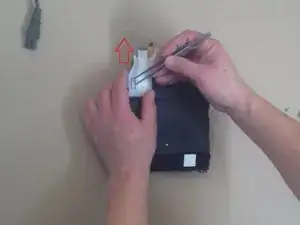

Осторожно снимите пластиковую оболочку, обращая внимание на кабель, проходящий через неё в модели с 4 кабелями.

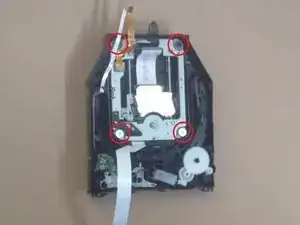

Снимите 4 крестовых винта в каждом углу лазерного механизма.

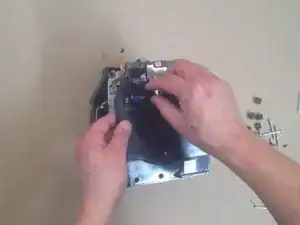

Затем извлеките механизм.

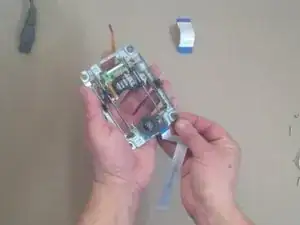

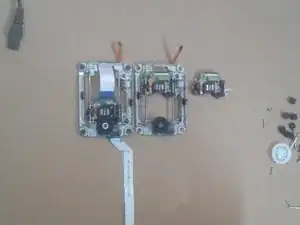

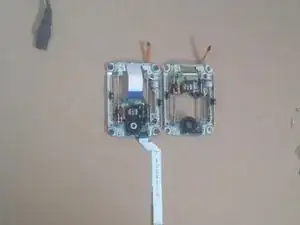

При необходимости перенесите детали и винты со старого механизма на новый.

Вы можете протестировать консоль перед полной сборкой.

Для этого заново соберите привод Blu-ray, подключите его кабели и заново подключите блок питания.
