Замена вибромодулей контроллера Nintendo Switch Pro
Это руководство предназначено для замены вибромодулей в контроллере Nintendo Switch Pro. При выполнении руководства соблюдайте осторожность, так как потребуется извлечение литий-ионной батареи. Если батарея вздута, ознакомьтесь с материалом о том, как утилизировать вздутую батарею. Чтобы корректно выполнить руководство, шаги восемь и девять необходимо выполнять аккуратно, чтобы не повредить белую ленту. Кроме того, вам потребуется умение паять — если вы не умеете паять, ознакомьтесь с материалом о том, как паять. Будьте внимательны при съеме пластиковых деталей и внутренней печатной платы контроллера, чтобы не повредить компоненты.
Шаг 1

Переверните контроллер так, чтобы стикеры с моделью были обращены к потолку.
Используйте отвертку JIS #00, чтобы вынуть два чёрных винта длиной 8,4 мм, фиксирующих рукояти, расположенных на концах рукоятей.
Шаг 2


Аккуратно снимите накладки рукоятей, оттянув их от основного корпуса.
Шаг 3

Используйте отвертку JIS #00, чтобы вынуть четыре серебристых винта длиной 6,8 мм, фиксирующих прозрачную заднюю пластиковую крышку.
Шаг 4


Осторожно подденьте прозрачную пластиковую крышку ногтем.
Шаг 5

Снимите прозрачную пластиковую крышку.
Шаг 6


Извлеките литий-ионную батарею, поддев её ногтем или пластиковым инструментом для вскрытия с левой стороны.
Требуется лишь небольшое усилие.
Шаг 7


Используйте отвёртку Phillips #1, чтобы вынуть пять винтов длиной 5 мм с задней стороны контроллера.
Два винта корпуса над рукоятками и один винт корпуса под отделением батареи имеют неглубокую посадку. Эти три винта можно легко вынуть.
Два винта корпуса, расположенные рядом с кнопками плеча ZR и ZL, имеют глубокую посадку. Используйте удлинитель или отвертку Phillips с длинным стержнем, чтобы добраться до этих винтов.
Шаг 8


В центре каждой рукояти находится клейкая подкладка. Для поддевания передней крышки потребуется приложить некоторое усилие, но будьте внимательны к прикреплённому ленточному кабелю.
Аккуратно снимите пластиковую крышку с контроллера.
Пока не снимайте переднюю крышку полностью — она всё ещё подключена к плате через белую ленточную шлейф.
Шаг 9

Используйте наконечник пика для вскрытия, чтобы открыть чёрный зажим ZIF-разъёма, отодвинув его вверх.
Шаг 10

Используйте пальцы или тупые пинцеты, чтобы отсоединить межплатный кабель от его разъёма.
Шаг 11

Снимите переднюю панель корпуса.
Шаг 12


С лёгким усилием снимите два колпачка джойстиков с контроллера.
Шаг 13

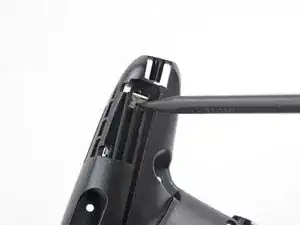

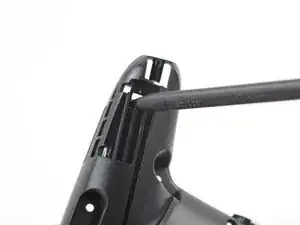

Вставьте наконечник лопатки с тыльной стороны в отверстие на правой рукояти контроллера.
Протолкните лопатку через отверстие, чтобы ослабить клей, удерживающий вибромодули на местах.
Шаг 14

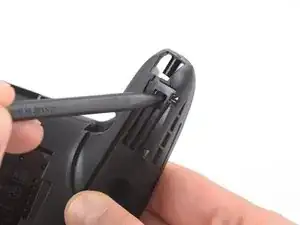

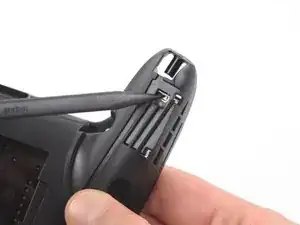

Вставьте наконечник лопатки с тыльной стороны в отверстие на левой рукояти контроллера.
Протолкните лопатку через отверстие, чтобы ослабить клей, удерживающий вибромодули на местах.
Шаг 15

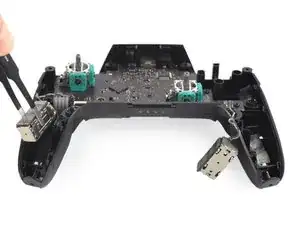

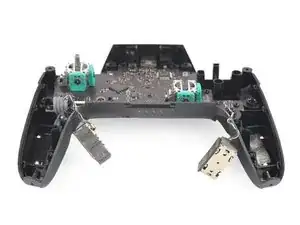

Используйте пинцет, чтобы вынуть модули из их посадочных мест.
Шаг 16

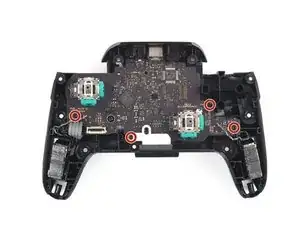

Используйте отвёртку Phillips, чтобы вынуть четыре винта длиной 5 мм, фиксирующие материнскую плату.
Шаг 17

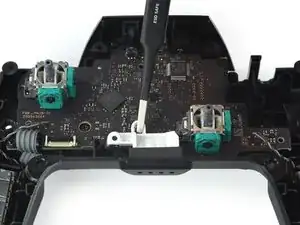

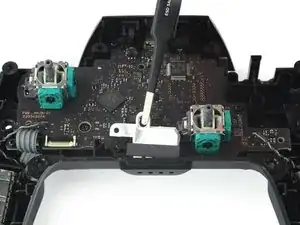

Снимите корпус белого светодиодного модуля большим пальцем или пинцетом.
Шаг 18

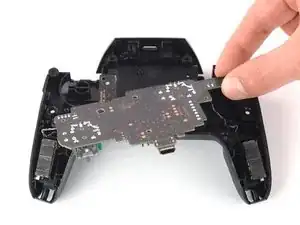

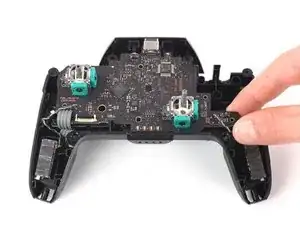

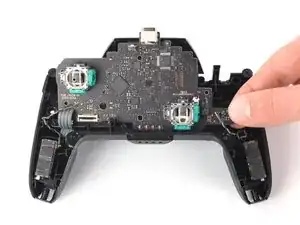

Осторожно приподнимите материнскую плату, чтобы не повредить провода, и переверните её, чтобы открыть тыльную сторону.
Шаг 19

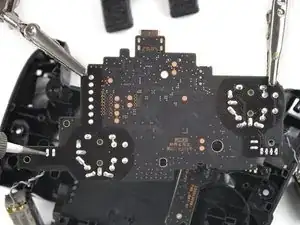

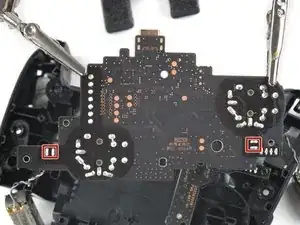

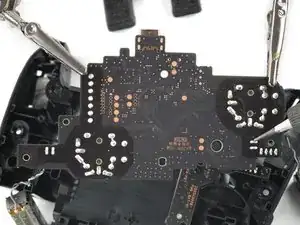

Отпаять контакты пайки моторчика вибрации по обе стороны материнской платы.
Снять модули вибрации.
При необходимости обратитесь к следующему руководству по пайке: Как паять
Запаять новые модули вибрации в те же контакты.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
