Замена модуля джойстика контроллера Nintendo Switch Pro

Переверните контроллер так, чтобы наклейки с моделью были направлены вверх.

Используйте отвертку JIS #00, чтобы выкрутить два чёрных винта длиной 8,4 мм, фиксирующие ручки, расположенные на концах рукояток.

Осторожно снимите накладки рукояток, оттянув их от основного корпуса.

Используйте отвертку JIS #00, чтобы выкрутить четыре серебристых винта длиной 6,8 мм, фиксирующих прозрачную заднюю пластиковую крышку.

Осторожно отожмите прозрачную пластиковую крышку с помощью ногтя.

Снимите прозрачную пластиковую крышку.

Извлеките литий-ионную батарею, поддев её слева ногтем или пластиковым инструментом для вскрытия и приподняв.

Требуется лишь небольшое усилие.

Используйте крестообразную отвертку Phillips #1, чтобы выкрутить пять винтов длиной 5 мм на задней части контроллера.

Два винта корпуса над рукоятками и один винт корпуса под отсеком для батареи имеют неглубокую посадку. Эти три винта можно легко извлечь.

Два винта корпуса рядом с кнопками-переключателями ZR и ZL имеют глубокую посадку. Используйте удлинитель или Phillips-отвертку с длинным стержнем, чтобы достать до этих винтов.

В центре каждой рукояти находится клейкая прокладка. Для отрыва передней крышки потребуется некоторое усилие, но не забывайте о прикреплённом ленточном кабеле.

Осторожно снимите пластиковую крышку с контроллера.

Не снимайте переднюю крышку полностью — она всё ещё прикреплена к материнской плате белым ленточным кабелем.

Используйте кончик приспособления для вскрытия, чтобы открыть чёрную защёлку ZIF-разъёма, подталкивая её вверх.

Используйте пальцы или тупоконечные пинцеты, чтобы отсоединить соединительный кабель от его разъёма.

Снимите переднюю часть корпуса.

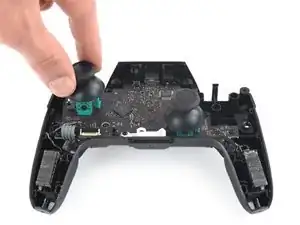

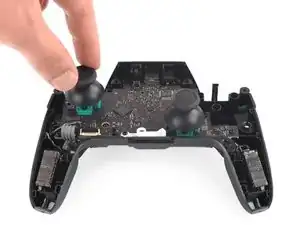

Слегка потяните, чтобы снять две насадки джойстиков с контроллера.

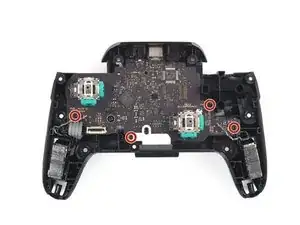

Используйте крестообразную отвертку, чтобы выкрутить четыре винта длиной 5 мм, фиксирующие материнскую плату.

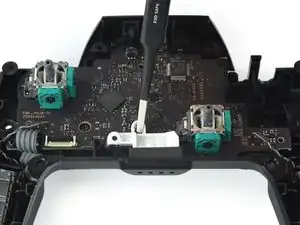

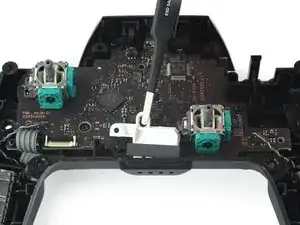

С помощью ногтя или пинцета отожмите светодиод от его гнезда.

Отложите светодиод вместе с соответствующим винтом для последующей сборки.

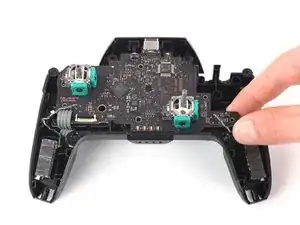

Ослабьте плату от шасси, аккуратно потянув за нижний правый угол.

Поднимите плату, чтобы получить доступ к её обратной стороне.

Не прикладывайте чрезмерную силу при подъёме платы, чтобы не повредить провода.

Переверните плату для свободного доступа к паяным соединениям.

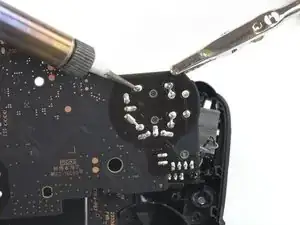

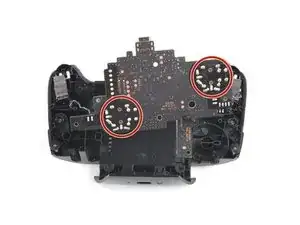

Отпаивайте все отмеченные паянные соединения.

Снимите модуль джойстика с платы.

При необходимости обратитесь к следующему руководству по пайке: Как паять и отпаивать соединения
