Замена материнской платы контроллера Switch Pro

Это руководство предназначено для замены материнской платы в вашем контроллере Nintendo Switch Pro. При выполнении руководства соблюдайте осторожность, так как потребуется снять литий-ионную батарею. Если батарея вздута, ознакомьтесь с материалом о том, как утилизировать вздутую батарею. Чтобы правильно выполнить это руководство, аккуратно выполняйте шаги восемь и девять, чтобы не повредить белую шлейфовую ленту. Кроме того, вам потребуется умение паять. Если вы не умеете паять, ознакомьтесь с руководством по пайке. Будьте осторожны при снятии пластиковых деталей и внутренней печатной платы контроллера, чтобы не повредить компоненты.

Шаг 1

Переверните контроллер так, чтобы наклейки с моделью были обращены вверх.

Используйте отвертку JIS #00, чтобы выкрутить два чёрных винта длиной 8.4 мм, фиксирующих рукоятки, расположенных на концах рукояток.

Шаг 2

Осторожно снимите крышки рукояток, потянув их от основного корпуса.

Шаг 3

Используйте отвертку JIS #00, чтобы выкрутить четыре серебристых винта длиной 6.8 мм, фиксирующих прозрачную заднюю пластиковую крышку.

Шаг 4

Осторожно отожмите прозрачную пластиковую крышку с помощью ногтя.

Шаг 5

Снимите прозрачную пластиковую крышку.

Шаг 6

Снимите литий-ионную батарею, приподняв её с левой стороны ногтем или пластиковым инструментом для вскрытия.

Требуется лишь небольшое усилие.

Шаг 7

Используйте крестовую отвертку Phillips #1, чтобы выкрутить пять винтов длиной 5 мм на задней панели контроллера.

Два винта корпуса над рукоятками и один винт корпуса под отсеком для батареи имеют неглубокую посадку. Эти три винта можно легко извлечь.

Два винта корпуса рядом с кнопками плеча ZR и ZL имеют глубокую посадку. Используйте удлинитель или отвертку Phillips с более длинным стержнем, чтобы добраться до этих винтов.

Шаг 8

В центре каждой рукоятки находится клейкая подкладка. Для отстёгивания передней крышки потребуется небольшое усилие, но учтите наличие присоединённой шлейфовой ленты.

Аккуратно снимите пластиковую крышку с контроллера.

Пока не снимайте переднюю крышку полностью — она всё ещё соединена с материнской платой белой шлейфовой лентой.

Шаг 9

Используйте кончик подборного пика, чтобы открыть чёрную лапку ZIF-разъёма, поддев её вверх.

Шаг 10

Используйте пальцы или тупоконечные пинцеты, чтобы отсоединить межсоединительный кабель от его разъёма.

Шаг 11

Снимите переднюю панель корпуса.

Шаг 12

С лёгким усилием снимите два колпачка стиков контроллера.

Шаг 13

Вставьте кончик лопатки сзади в отверстие на правой рукоятке контроллера.

Протолкните лопаткой через отверстие, чтобы ослабить клей, удерживающий моторы вибрации на местах.

Шаг 14

Вставьте кончик лопатки сзади в отверстие на левой рукоятке контроллера.

Протолкните лопаткой через отверстие, чтобы ослабить клей, удерживающий моторы вибрации на местах.

Шаг 15

Используйте пинцет, чтобы вытащить моторы вибрации из посадочных мест.

Шаг 16

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 5 мм, фиксирующих материнскую плату.

Шаг 17

Снимите белый корпус светодиода, используя большой палец или пинцет.

Шаг 18

Осторожно приподнимите материнскую плату, чтобы не повредить провода, и переверните её, чтобы открыть тыльную сторону.

Шаг 19

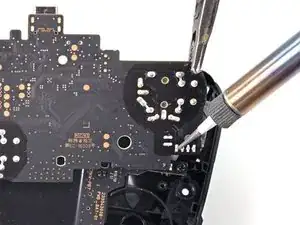

Отпаять точки пайки вибромотора по обе стороны материнской платы.

Снять вибромодули.

При необходимости ознакомьтесь с руководством по пайке: Как паять

Припаяйте новые вибромодули в те же контакты.

Шаг 20

Удалите главный силовой кабель с выделенных контактов, отпаивая их.

Снимите материнскую плату.

При необходимости ознакомьтесь с руководством по пайке: Как паять.

Заключение

Для сборки устройства снова выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
