Замена аккумулятора Nintendo Switch Lite
Следуйте этому руководству, чтобы заменить изношенный и деградировавший аккумулятор в Nintendo Switch Lite.
В Switch Lite используются винты JIS, но в крайнем случае можно использовать крестовую отвертку Phillips. Будьте очень осторожны, чтобы не сорвать шлицы винтов. Наборы бит iFixit для Phillips разработаны так, чтобы быть кросс-совместимыми с винтами типа JIS.
Для вашей безопасности разрядите аккумулятор до уровня ниже 25% перед разборкой Switch. Это снижает риск опасного теплового события, если аккумулятор будет случайно повреждён во время ремонта. Если аккумулятор вздут, примите соответствующие меры предосторожности.
Примечание: Для выполнения этой процедуры требуется снять защитную пластину, которая приклеена к радиатору термопастой. Термопаста должна быть удалена и нанесена заново перед установкой защитной пластины.
Шаг 1
Перед началом ремонта убедитесь, что устройство полностью выключено.
Используйте отвертку Y00, чтобы выкрутить четыре винта длиной 6,3 мм, закрепляющие заднюю панель.
В течение ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.
Шаг 2
Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить следующие винты, крепящие заднюю панель:
Два винта длиной 3,6 мм в верхней части устройства
Два винта длиной 3,6 мм в нижней части устройства
Чтобы предотвратить срывание этих тугих винтов, оказывайте сильное нажатие вниз, работайте медленно и попробуйте другую отвёртку, если винты не выкручиваются.
Шаг 3
Вставьте инструмент для вскрытия в решётку левого динамика в нижней части устройства.
Поверните инструмент для вскрытия, чтобы освободить защёлки, удерживающие заднюю панель.
Не вводите инструмент для вскрытия глубже, чем необходимо, чтобы избежать повреждения модуля динамика.
Шаг 4
Проводите инструмент для вскрытия по нижнему левому углу, чтобы освободить защёлки на левой стороне устройства.
Шаг 5
Вставьте инструмент для вскрытия в решётку правого динамика в нижней части устройства.
Поверните инструмент для вскрытия, чтобы освободить защёлки.
Не вводите инструмент для вскрытия глубже, чем необходимо, чтобы избежать повреждения модуля динамика.
Шаг 6
Проводите и подденьте инструмент для вскрытия по нижнему правому углу, чтобы освободить защёлки на правой стороне устройства.
Шаг 7
Продолжайте проводить и поддевать инструмент для вскрытия вдоль зазора на верхней части устройства, чтобы освободить защёлки.
Шаг 8
Поднимите нижний край задней панели, открывая её как книгу.
Снимите заднюю панель.
Шаг 9
Используйте отвёртку JIS 000 или официальную отвёртку iFixit PH 000, чтобы выкрутить следующие четыре винта:
Три винта 3,1 мм
Один винт 4,5 мм
Шаг 10
Используйте лопатку или пальцы, чтобы приподнять защитную пластину и вынуть её из устройства.
Вы можете почувствовать небольшое сопротивление. Это нормально, так как защитная пластина слегка приклеена к радиатору термопастой.
Снимите защитную пластину.
Удалите старую термопасту с защитной пластины и радиатора, используя изопропиловый спирт и микрофибровую ткань. Нанесите новую термопасту на радиатор перед сборкой.
Шаг 11
Используйте инструмент для вскрытия или ноготь, чтобы приподнять маленькую откидную защёлку на ZIF-разъёме кабеля межплатного соединения на материнской плате.
Шаг 12
Не используйте металлические пинцеты! Некоторые ремонтники отмечают, что металлические пинцеты могут вызвать короткое замыкание шлейфа или разъёма. Безопаснее использовать пинцеты с нейлоновыми или керамическими наконечниками.
Используйте пинцет, чтобы вытянуть межплатный кабель из его разъёма на материнской плате.
Шаг 13
Используйте острый конец лопатки, чтобы поддеть разъём аккумулятора прямо вверх и вынуть его из гнезда на материнской плате.
Шаг 14

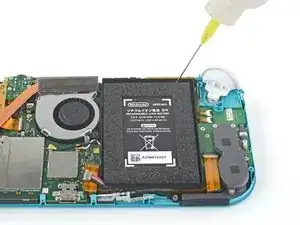

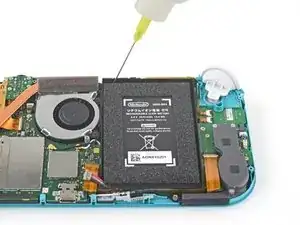

Нанесите несколько капель средства для удаления клея или высококонцентрированного (90% и выше) изопропилового спирта в нишу аккумулятора вдоль верхнего края, чтобы ослабить клей.
Использование большего количества изопропилового спирта может привести к его протеканию на экран и повреждению, что потребует более сложной и дорогой замены экрана.
Если вы используете средство для удаления клея, сначала выполните эти подготовительные шаги.
Шаг 15

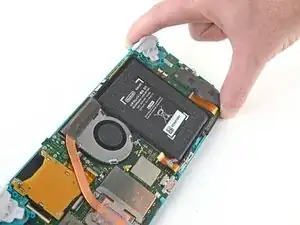

Наклоните верхний край устройства вверх, чтобы изопропиловый спирт смог проникнуть под аккумулятор.
Подержите 1–2 минуты, чтобы дать спирту ослабить клей.
