Замена основной платы левого контроллера
Используйте это руководство для замены основной платы в левом ручном контроллере вашей Backbone One.
Шаг 1
Используйте крестовую отвертку, чтобы удалить четыре винта длиной 5,9 мм.
Шаг 2

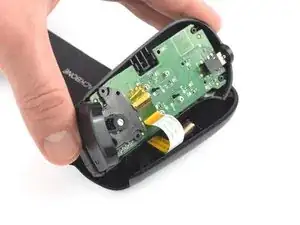

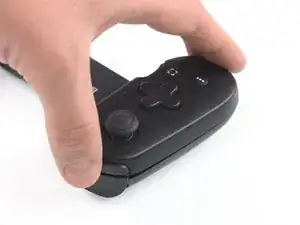

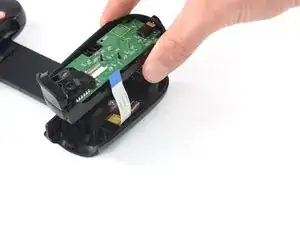

Поднимите верхнюю часть контроллера.
Откиньте верхнюю крышку и положите её на корпус контроллера.
Убедитесь, что кабель соединения не натянут.
Шаг 3

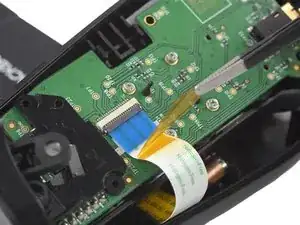

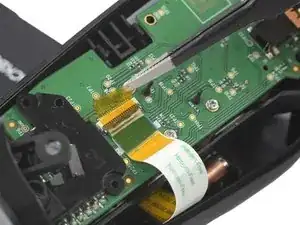

Используйте пинцет, чтобы удалить желтую защитную ленту, расположенную над разъемом кабеля соединения.
Шаг 4

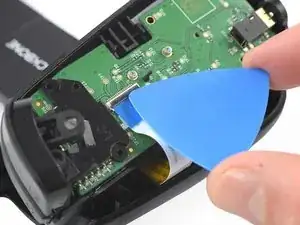

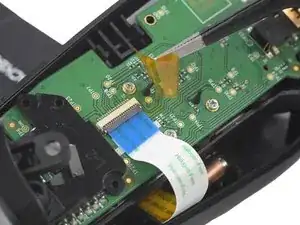

Используйте кончик пластикового инструмента, чтобы открыть серую защелку разъема ZIF, нажав её вверх.
Шаг 5

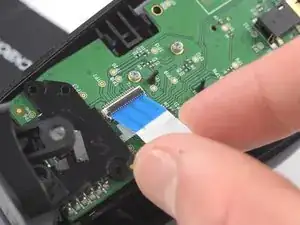

Используйте пальцы, чтобы отключить кабель соединения от разъема.
Шаг 6

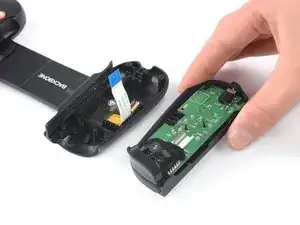

Снимите верхнюю половину сборки левого контроллера.
Шаг 7

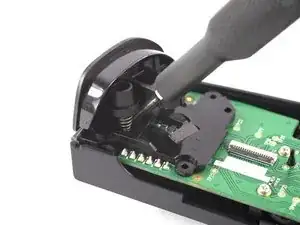

Используйте крестовую отвертку, чтобы удалить винт длиной 5,9 мм, который крепит спусковой механизм.
Винт сложно достать. Вставьте отвертку под углом 45 градусов.
Шаг 8

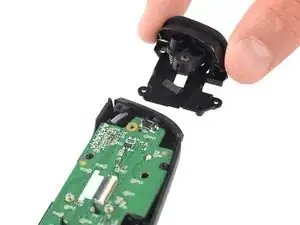

Снимите левый спусковой механизм.
Шаг 9
Используйте пальцы, чтобы снять левый бампер.
Шаг 10
Используйте крестовую отвертку, чтобы удалить четыре винта длиной 3,9 мм.
Шаг 11

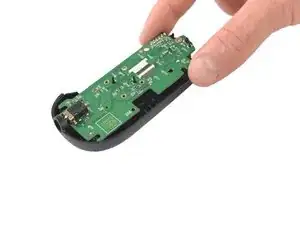

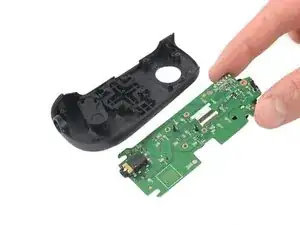

Удалите основную плату.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Сдайте свои электронные отходы на переработку к сертифицированному переработчику R2 или e-Stewards.
Ремонт не удался? Попросите о помощи в нашем сообществе Ответы.
