Замена разъема телефона Backbone One
Используйте это руководство для замены поврежденного разъема телефона на вашем Backbone One.
Шаг 1
Используйте крестовую отвертку для удаления четырех винтов длиной 5.9 мм.
Шаг 2
Поднимите верхнюю крышку контроллера.
Откиньте верхнюю крышку и положите ее на корпус контроллера.
Убедитесь, что соединительный кабель не натянут.
Шаг 3

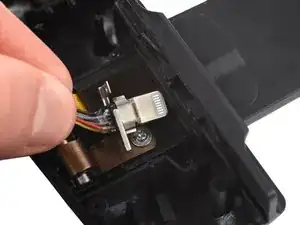

Используйте крестовую отвертку для удаления двух винтов длиной 4.8 мм, крепящих разъем телефона.
Шаг 4

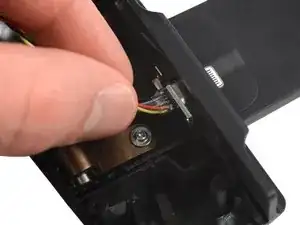

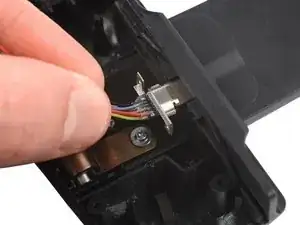

Используйте пальцы, чтобы протянуть разъем телефона через отверстие в пластиковом покрытии с правой стороны задней крышки.
Шаг 5

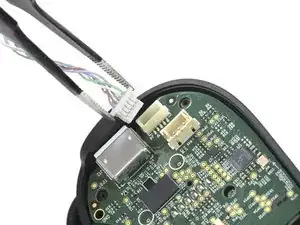

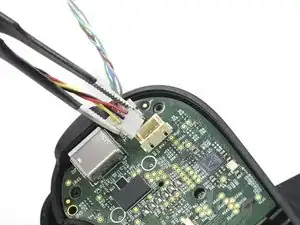

Используйте пинцет, чтобы отключить первый кабель разъема телефона от материнской платы.
Шаг 6

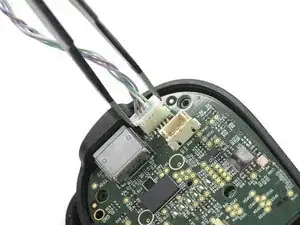

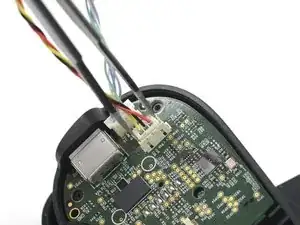

Используйте пинцет, чтобы отключить второй кабель разъема телефона от материнской платы.
Шаг 7

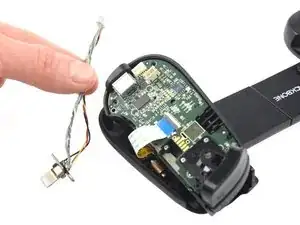

Удалите кабель разъема телефона.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Сдайте ваше электрооборудование в переработку к сертифицированному переработчику R2 или e-Stewards.
Ремонт не пошел по плану? Попросите помощь у нашего сообщества Ответов.
