Замена термопасты в PlayStation 4

Возьмите PS4 обеими руками за зазор в верхней крышке.

Надавите большими пальцами на глянцевую сторону верхней крышки, пока она не отщелкнется в сторону.

Поднимите глянцевую верхнюю крышку вверх и назад, чтобы снять её с PS4.

Отверткой Phillips снимите винт длиной 6.5 мм, крепящий корзину жёсткого диска к корпусу.

Выньте корзину жёсткого диска из корпуса.

Будьте осторожны, чтобы не уронить жёсткий диск. Внутренние компоненты хрупкие и могут быть повреждены при резком ударе.

Переверните PS4 нижней частью вверх, чтобы задняя панель была обращена к вам.

С помощью пинцета снимите две наклейки в центре задней части PS4, открыв доступ к двум винтам корпуса.

Осторожно с помощью пинцета снимите пластиковые заглушки винтов в каждом углу, обнажив ещё два винта корпуса.

Отвинтите четыре защитных винта Torx длиной 7.2 мм на задней панели PS4.

Используя большие пальцы, приподнимите нижнюю крышку и снимите её с PS4.

Нижняя крышка удерживается пластиковыми защёлками. Возможно, потребуется приложить значительную силу, чтобы освободить крышку.

С помощью пинцета вытащите кабель блока питания, потянув его прямо, и отключите блок питания от материнской платы.

Если разъём защёлкнулся, аккуратно подденьте его лопаткой.

Снимите три защитных винта Torx TR8 длиной 9.7 мм.

Снимите два винта Phillips длиной 41 мм и скобы.

Поднимите блок питания прямо вверх и выньте его из PS4.

Блок питания прочно удерживается защёлками с левой стороны. Возможно, потребуется несколько попыток, чтобы вынуть его.

При сборке убедитесь, что защёлки совмещены, затем вставьте блок питания на место, надавив на него.

Используйте кончик лопатки, чтобы отсоединить кабель антенны от материнской платы.

С помощью пинцета или пальцев захватите кабель антенны и выведите его из направляющих кабеля.

С помощью пинцета или пальцев протяните кабель антенны под кабелем оптического привода.

Снимите защитный винт Torx длиной 9.7 мм, крепящий антенну.

Снимите Wi‑Fi антенну.

Прижмите ногтем металлический фиксатор ленточного кабеля сверху оптического привода.

Пальцами или пинцетом отключите ленточный кабель, потянув за чёрную язычок.

При вставке ленточного кабеля повторно зажимать металлический фиксатор не нужно. Вы услышите щелчок, когда кабель будет полностью вставлен.

С помощью ногтя нажмите вниз на металлический фиксатор разъёма ленточного кабеля, подключённого к материнской плате.

Используя пальцы или пинцет, отключите ленточный кабель, потянув за чёрную пластину.

Отложите ленточный кабель в сторону для последующей сборки.

При установке ленточного кабеля обратно металлический фиксатор нажимать не требуется. Вы услышите щелчок, когда кабель полностью вставлен.

Используя пальцы или пинцет, отсоедините кабель оптического привода от материнской платы.

Используя пальцы или пинцет, выведите кабель оптического привода из направляющих кабеля, которые удерживают его на месте.

Снимите четыре винта, фиксирующие оптический привод.

Три торкс-винта 9,7 мм

Один крестовый винт 6,2 мм

Поднимите оптический привод вверх и выньте его из PS4.

Снимите два торкс-винта 9,7 мм, фиксирующие верхнюю крышку.

Поднимите верхнюю крышку вверх и отведите назад, чтобы снять её с PS4.

Верхняя крышка зафиксирована пластиковыми защёлками с передней стороны. Для их отделения потребуется значительное усилие.

Снимите двенадцать торкс-винтов 9,7 мм, фиксирующих верхний экран электромагнитного экранирования.

Этот шаг показывает, как правильно откручивать прижимную пластину.

Снимите два крестовых винта 15,6 мм.

Постепенно откручивайте прижимную пластину, поворачивая каждый винт на полоборота за раз.

Чередуйте винты, чтобы сохранять равномерное давление на прижимную пластину.

Нельзя полностью откручивать одну сторону перед откручиванием другой — это может повредить процессор.

Снимите прижимную пластину.

Снимите верхний экран электромагнитного экранирования.

Вставьте плоский конец лопатки между кабелем вентилятора и материнской платой.

Поверните лопатку, чтобы поднять разъём вертикально и отсоединить его от материнской платы.

Возьмитесь за край материнской платы с передней стороны PS4.

Поднимите материнскую плату, пока USB-порты не освободят корпус PS4.

Выньте материнскую плату из PS4.

Перед установкой материнской платы нанесите новый слой термопасты на процессор, следуя этому руководству: this guide.

Неправильная установка новой термопасты приведёт к перегреву PS4.

Сначала вставьте сторону материнской платы с интерфейсными разъёмами, затем опустите другую сторону.

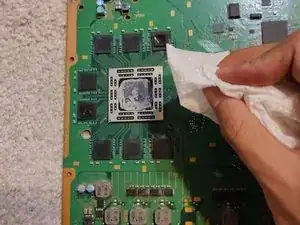

С помощью салфетки удалите старую термопасту. Нанесите небольшое количество новой термопасты в центр компонента.

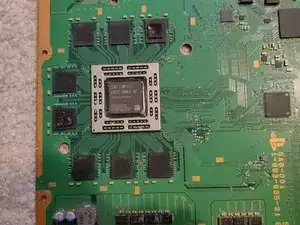

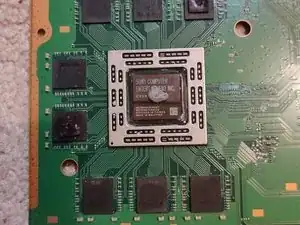

Убедитесь, что термопаста очищена с обеих сторон.
