Замена материнской платы PlayStation 4 Slim

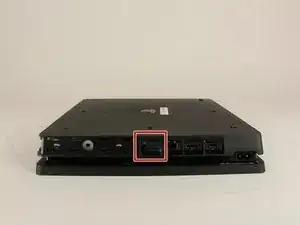

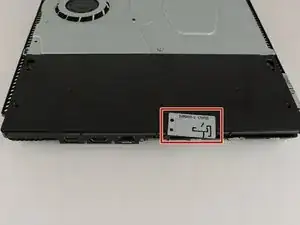

Найдите пластиковую гарантийную наклейку рядом с тремя портами на боковой стороне консоли.

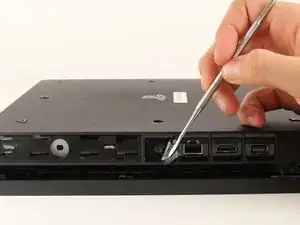

Снимите гарантийную наклейку, аккуратно отклеив её любым пластиковым инструментом для вскрытия.

Снятие гарантийной наклейки НЕ приведёт к аннулированию гарантии.

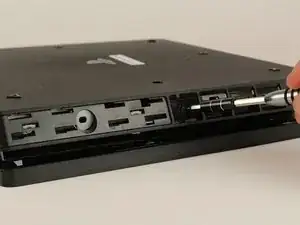

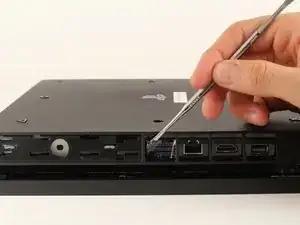

Отверните и удалите теперь открытый винт 5,0 мм с помощью биты TR8 security Torx, вращая против часовой стрелки.

Разместите PlayStation 4 Slim вверх дном так, чтобы сторона с только что вынутым винтом была обращена к вам.

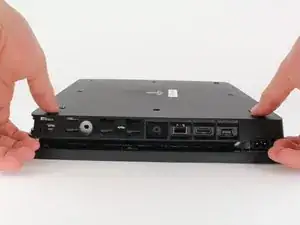

Подденьте два угла, обращённые к вам, пальцами.

Для открытия может потребоваться небольшое усилие; вы услышите довольно громкий щелчок, когда нижняя крышка отстегнется.

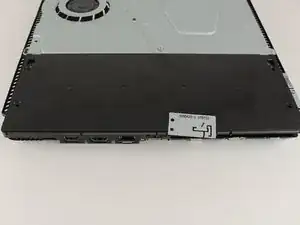

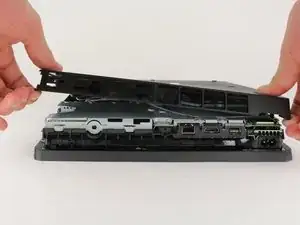

Снимите нижнюю крышку, сдвинув её к задним углам и поднимая вверх.

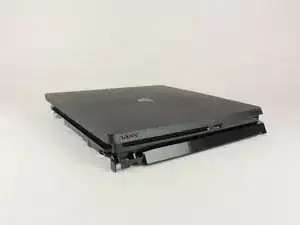

Поставьте PlayStation 4 Slim в нормальное положение, логотип PS сверху, сторона с надписями "SONY" и "PS4" обращена к вам.

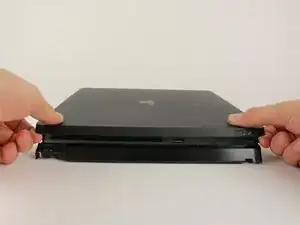

Подденьте два угла, обращённые к вам, пальцами.

Для открытия может потребоваться небольшое усилие; вы услышите довольно громкий щелчок, когда верхняя крышка отстегнется.

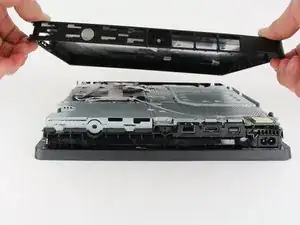

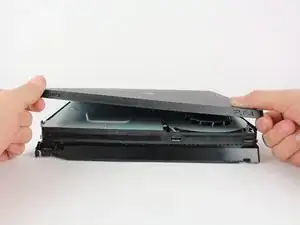

Снимите верхнюю крышку, сдвинув её к задним углам и поднимая вверх.

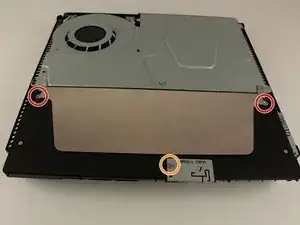

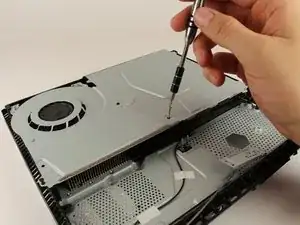

Отверните и удалите два винта (левый 31,0 мм и правый 24,0 мм) с помощью отвертки T8, вращая против часовой стрелки.

Отверните и удалите винт 3,0 мм с помощью крестообразной отвертки Phillips #1, вращая против часовой стрелки.

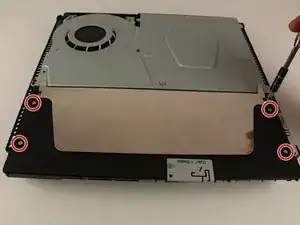

Снимите четыре винта Philips 16 мм, крепящие блок питания.

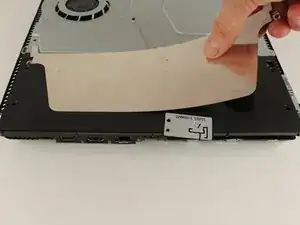

Снимите металлическую крышку с верхней части блока питания, захватив её и подняв вручную.

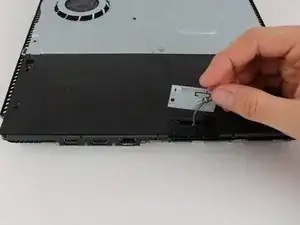

Снимите антенну с верхней части блока питания, проводя провод пальцами через канавки под металлической панелью.

Переверните PlayStation 4 Slim на спину.

Отверните и удалите винт 4,0 мм с помощью крестообразной отвертки Phillips #1, вращая против часовой стрелки.

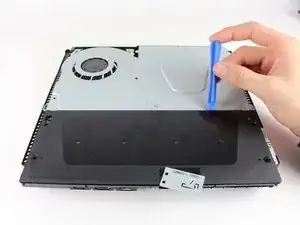

Используйте пластиковый инструмент для вскрытия, чтобы сделать зазор между блоком питания и корпусом, вставляя и покачивая его между ними.

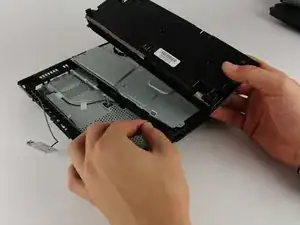

Поднимите блок питания и опрокиньте его на металлическую крышку, держа руками.

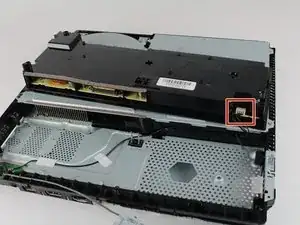

Отключите проводное соединение от блока питания, крепко схватив его пальцами или пинцетом и вытянув наружу.

Полностью извлеките блок питания, захватив и подняв его руками.

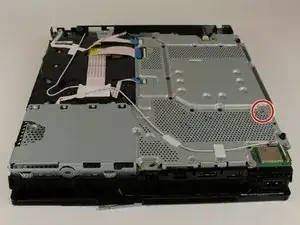

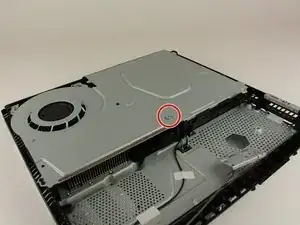

Отверните и удалите предохранительный винт 31,0 мм с помощью отвертки T8, вращая против часовой стрелки.

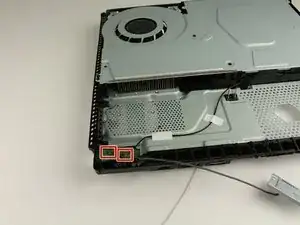

Найдите два провода, подключенных к нижней части материнской платы.

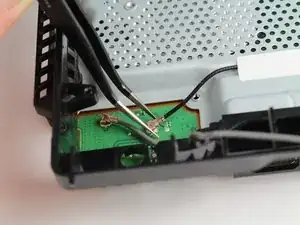

Снимите провода, плотно удерживая металлические контакты пальцами или пинцетом и потянув вверх до разъединения.

Переверните устройство на заднюю сторону.

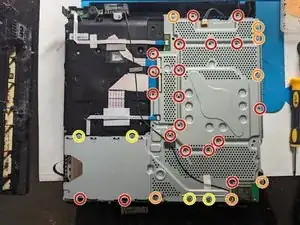

Отверните и удалите 14 шт. (19 шт. для CUH-21xx) чёрных винтов 4,0 мм с помощью крестообразной отвертки Phillips #1, вращая против часовой стрелки.

Отверните и удалите 8 шт. (7 шт. для CUH-21xx) серебристых винтов 6,0 мм с помощью крестообразной отвертки Phillips #1, вращая против часовой стрелки.

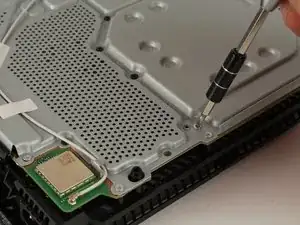

Отверните и удалите 4 серебристых винта 3,0 мм с помощью крестообразной отвертки Phillips #1, вращая против часовой стрелки.

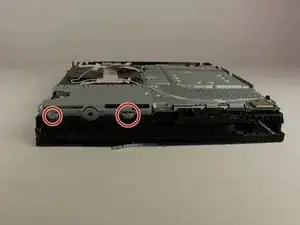

Отверните и удалите два винта 5,0 мм на боковой стороне консоли с помощью крестообразной отвертки Phillips #1, вращая против часовой стрелки.

Пропустите этот шаг для CUH-21xx — эти винты были удалены на предыдущем шаге.

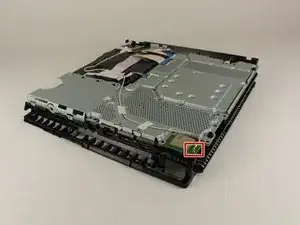

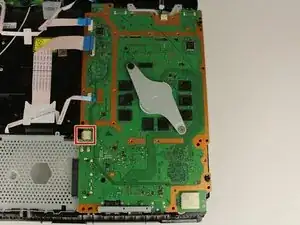

Найдите белый провод, подключённый к углу верхней части материнской платы.

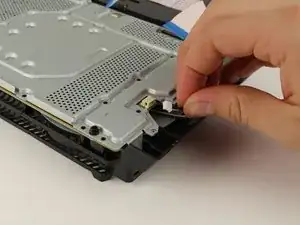

Отключите провод, плотно удерживая металлический контакт пальцами или пинцетом и потянув вверх до отсоединения.

Выведите провод из ленты и отведите в сторону с помощью пинцета или пальцев.

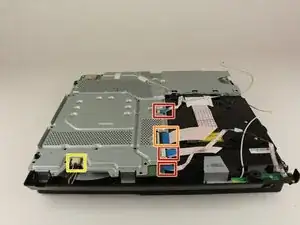

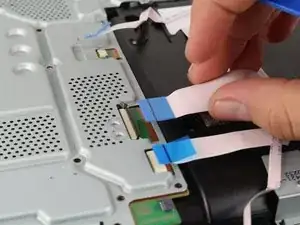

Отсоедините разъёмы, потянув за синие защёлки пальцами.

Перед снятием поднимите чёрную защёлку на самой большой клемме пальцем.

Снимите этот проводной разъём, крепко захватив провод пальцами и вытянув его.

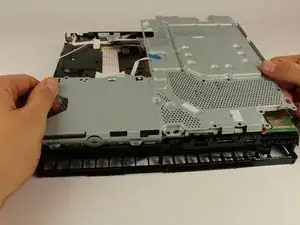

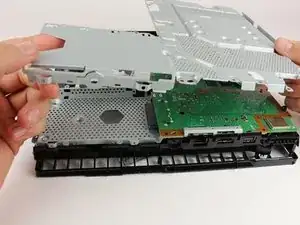

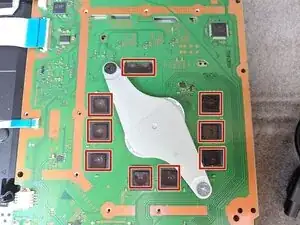

Снимите металлическую пластину, схватив её за два края и поднимая вверх и от себя.

Возможно, придётся немного пошевелить пластину, чтобы ослабить её, прежде чем поднимать.

Не потеряйте ни одну из чёрных прокладок, прикреплённых к материнской плате, при выполнении этого шага.

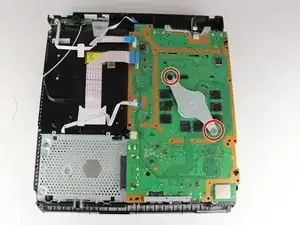

Отвинтите и снимите два винта длиной 10,0 мм (один серебристый и один чёрный) крестовой отвёрткой Phillips #1, вращая против часовой стрелки.

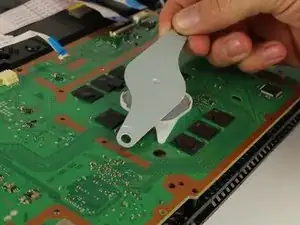

Снимите маленькую металлическую пластину, схватив её пальцами и подняв вверх.

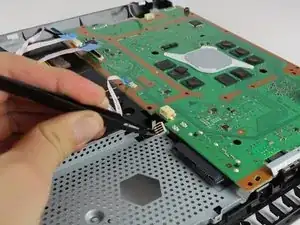

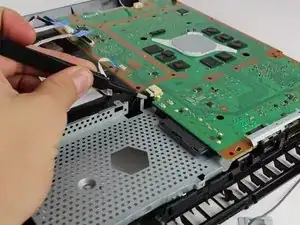

Отсоедините этот проводной разъём, крепко захватив его пинцетом и вытянув.

Для отключения может потребоваться небольшое усилие, но следите, чтобы не повредить провода.

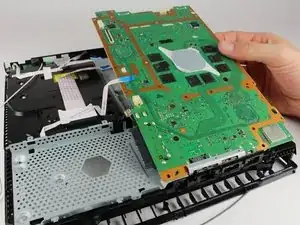

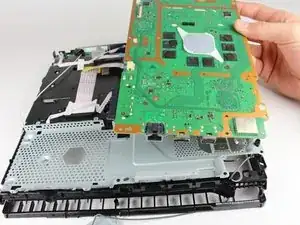

Снимите материнскую плату, схватив край платы одной или двумя руками и потянув её от себя и вверх.

Возможно, придётся немного пошевелить плату, чтобы она освободилась, прежде чем вы её снимете.
