Замена системы вентилятора PlayStation 4 Slim

Найдите пластиковую гарантийную наклейку рядом с тремя портами на боковой панели консоли.

Снимите гарантийную наклейку, аккуратно отлепив её любым лопаткообразным инструментом.

Снятие гарантийной наклейки НЕ аннулирует Вашу гарантию.

Отверните и снимите теперь оголённый винт 5,0 мм с помощью отвертки TR8 security Torx, поворачивая против часовой стрелки.

Переверните PlayStation 4 Slim дном вверх так, чтобы сторона с винтом, который Вы только что сняли, была обращена к Вам.

Подденьте двумя пальцами два выступающих угла, которые обращены к Вам.

Для раскрытия может потребоваться некоторое усилие; Вы услышите довольно громкий щелчок, когда нижняя крышка отсоединится.

Снимите нижнюю крышку, сдвинув её к задним углам и подняв вверх.

Установите PlayStation 4 Slim в рабочее положение, логотип PS сверху, сторона с надписями "SONY" и "PS4" обращена к Вам.

Подденьте двумя пальцами два выступающих угла, которые обращены к Вам.

Для снятия может потребоваться некоторое усилие; Вы услышите довольно громкий щелчок, когда верхняя крышка отсоединится.

Снимите верхнюю крышку, сдвинув её к задним углам и подняв вверх.

Отверните и снимите два винта (левый 31,0 мм и правый 24,0 мм) с помощью отвертки T8, поворачивая против часовой стрелки.

Отверните и снимите винт 3,0 мм с помощью крестовой отвертки Phillips #1, поворачивая против часовой стрелки.

Снимите четыре винта Philips длиной 16 мм, удерживающие блок питания на месте.

Снимите металлическую пластину с верхней части блока питания, захватив её и подняв руками.

Снимите антенну с верхней части блока питания, направляя провод пальцами через выступы под металлической панелью.

Переверните PlayStation 4 Slim на спину.

Отверните и снимите винт 4,0 мм с помощью крестовой отвертки Phillips #1, поворачивая против часовой стрелки.

Используйте пластиковый инструмент для вскрытия, чтобы создать зазор между блоком питания и корпусом, поддев и покачивая инструмент между ними.

Поднимите блок питания и переверните его на металлическую пластину, используя руки.

Отключите проводное соединение от блока питания, прочно схватив его пальцами или пинцетом и вытащив.

Полностью снимите блок питания, захватив и подняв его руками.

Отверните и снимите предохранительный винт 31,0 мм с помощью отвертки T8, поворачивая против часовой стрелки.

Найдите два провода, подключенных к нижней части материнской платы.

Снимите провода, прочно захватив металлические контакты пальцами или пинцетом и потянув вверх до отключения.

Переверните устройство на заднюю сторону.

Отверните и снимите 14 шт. (19 шт. для CUH-21xx) чёрных винтов 4,0 мм с помощью крестовой отвертки Phillips #1, поворачивая против часовой стрелки.

Отверните и снимите 8 шт. (7 шт. для CUH-21xx) серебристых винтов 6,0 мм с помощью крестовой отвертки Phillips #1, поворачивая против часовой стрелки.

Отверните и снимите 4 шт. серебристых винтов 3,0 мм с помощью крестовой отвертки Phillips #1, поворачивая против часовой стрелки.

Отверните и снимите два винта 5,0 мм на боковой панели консоли с помощью крестовой отвертки Phillips #1, поворачивая против часовой стрелки.

Пропустите этот шаг для CUH-21xx, так как эти винты были сняты на предыдущем шаге.

Найдите белый провод, подключённый к углу верхней части материнской платы.

Отключите провод, прочно схватив металлический контакт пальцами или пинцетом и потянув вверх до отсоединения.

Освободите провод из ленты и отведите в сторону с помощью пинцета или пальцев.

Отсоедините разъёмы, потянув за синие защёлки пальцами.

Перед снятием поднимите чёрную защёлку на самой большой клавише пальцем.

Снимите этот проводной разъём, крепко захватив провод пальцами и потянув его наружу.

Снимите металлическую пластину, схватив её за два края и поднимая вверх и от себя.

Возможно, придётся немного покачать пластину, чтобы освободить её перед извлечением.

Не потеряйте чёрные подкладки, прикреплённые к плате, при выполнении этого шага.

Отверните и удалите два винта длиной 10,0 мм (один серебристый и один чёрный) с помощью крестовой отвёртки Phillips #1, поворачивая против часовой стрелки.

Снимите маленькую металлическую пластину, схватив её пальцами и подняв вверх.

Отсоедините этот проводной разъём, крепко захватив его пинцетом и вытянув наружу.

Для разъединения может потребоваться некоторое усилие, но следите, чтобы не повредить провода.

Снимите материнскую плату, захватив край платы одной или двумя руками и потянув от себя вверх.

Возможно, придётся немного покачать плату, чтобы освободить её перед снятием.

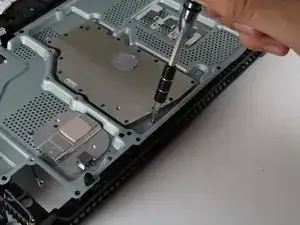

Отверните и удалите шесть винтов длиной 4,0 мм с помощью отвёртки PH00, поворачивая против часовой стрелки.

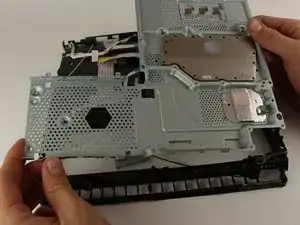

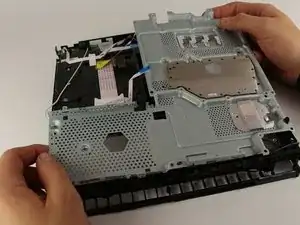

Снимите металлическую пластину, схватив за её кромки и подняв вверх руками.

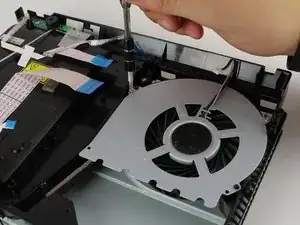

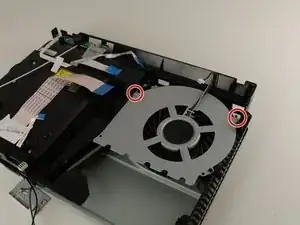

Отверните и удалите два винта длиной 40 мм с помощью отвёртки PH00, поворачивая против часовой стрелки.

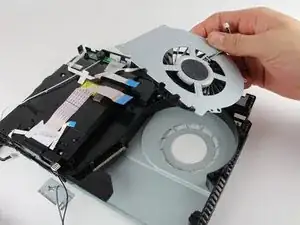

Снимите систему охлаждения, схватив край верхней металлической пластины и подняв вверх руками.
