Полная разборка консоли PlayStation 4 CUH-1200

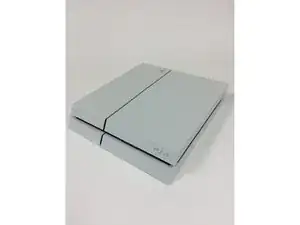

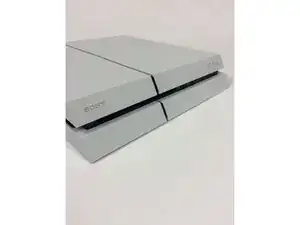

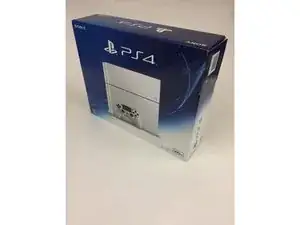

Распаковка CUH-1200A

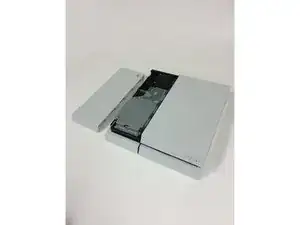

Крышка отсека жёсткого диска сдвигается так же, как и в предыдущих моделях.

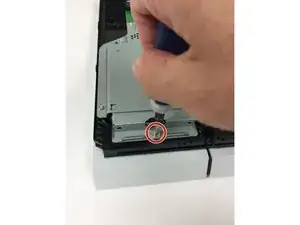

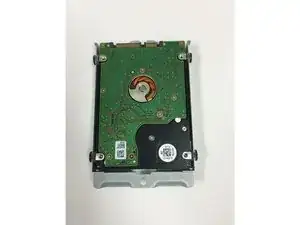

У жёсткого диска один винт, который нужно выкрутить, после чего диск легко выдвигается.

Для этого шага понадобится крестовая отвёртка PH 0.

Используя медиатор или что‑то подобное, снимите гарантийные наклейки, чтобы открыть два чёрных винта security torx T9.

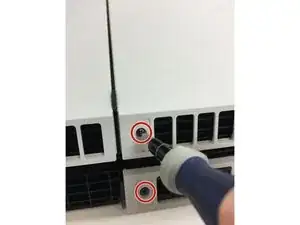

Удалите два винта security torx T9.

Это первое существенное изменение, которое мы обнаружили... теперь пластик держится всего на двух винтах. В предыдущих моделях их было четыре.

Сначала УДАЛИТЕ два винта, фиксирующие верхнюю крышку PS4. Снять верхнюю крышку будет проще, если выполнить эти шаги в порядке:

1) Захватите нижнюю часть верхней крышки рядом с кнопкой питания.

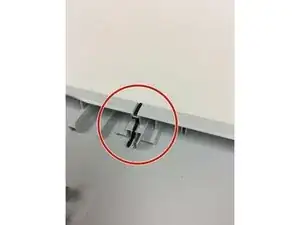

2) Потяните вверх... вы услышите щелчок при отщёлкивании.

3) Переместите руку на противоположную сторону верхней крышки и также потяните вверх.

4) После подъёма обеих сторон верхняя крышка должна сдвинуться назад и сняться с PS4.

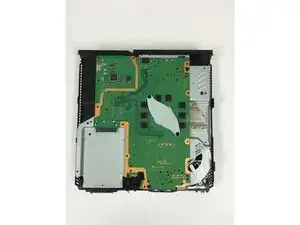

Теперь у нас первый вид внутренностей CUH‑1200. Первое, что бросается в глаза — плата стала гораздо меньше, а зажим APU полностью переработан. Внутренняя конструкция этой модели полностью отличается от предыдущих.

Чтобы снять нижнюю крышку, потяните очень сильно вверх каждую сторону крышки рядом с задней частью консоли.

Возможно, вы сможете снять её вручную, но может понадобиться использовать инструменты для вскрытия, чтобы поддеть крышку.

Мы видим компоненты на нижней стороне консоли. Похоже, у нас переработан блок питания и оптический привод.

После снятия нижнего пластика мы видим механическую кнопку извлечения диска, которую выбрала Sony. Это ещё одно значительное изменение по сравнению с предыдущими моделями.

Мы предполагаем, что это изменение призвано помочь предотвратить «самопроизвольное извлечение» дисков, которое было проблемой в предыдущих моделях.

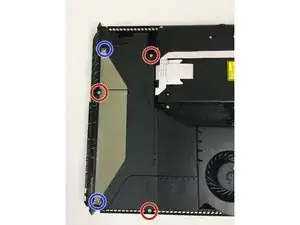

Снимите три винта T9 torx, затем два длинных винта PH 0 крестовой отвёртки.

Потяните вверх левую сторону (сторону без четырёх проводов), затем правую сторону. С правой стороны снять сложнее, поэтому тяните решительно.

После ослабления вы сможете немного приподнять блок питания, но он всё ещё будет соединён четырёхпроводным разъёмом, поэтому не вытаскивайте его полностью, пока разъём не будет отключён (показано в следующем шаге).

Вам нужно отключить этот четырёхпроводный разъём от материнской платы.

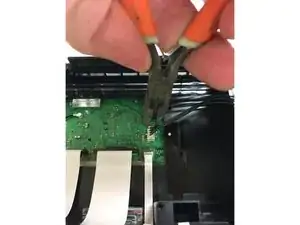

Лучший способ, который мы нашли — использовать мини‑плоскогубцы. Поднимайте за один край, затем за другой. Чередуйте стороны по очереди, пока разъём не выскочит.

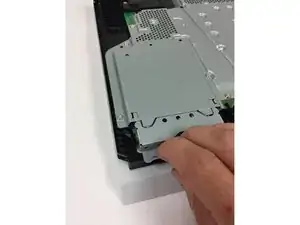

Теперь блок питания можно удалить.

Будьте осторожны — этот разъём легко срывается с материнской платы.

Убедитесь, что вы тянете за сам разъём проводов, и НИ В КОЕМ СЛУЧАЕ не тяните за разъём, расположенный на материнской плате.

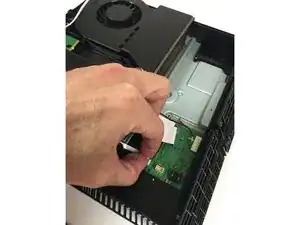

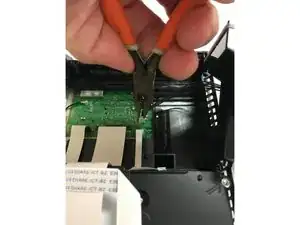

Те же плоскогубцы используйте, чтобы захватить кабель антенны Wi‑Fi и осторожно потянуть вверх.

Очень широкий кабель оптического привода имеет чёрный «воротник», который нужно поднять с каждой стороны. Это освободит кабель.

Остальные два кабеля можно просто вытащить из соответствующих разъёмов.

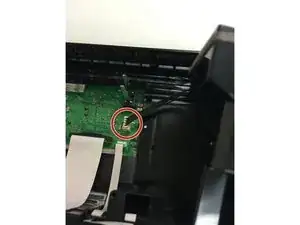

Удалите винт security torx T9, который крепит антенну Wi‑Fi.

Маршрут проводки антенны.

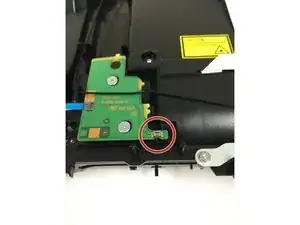

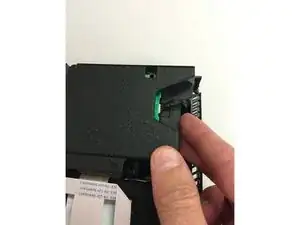

Снимите маленький ленточный кабель с оптического привода.

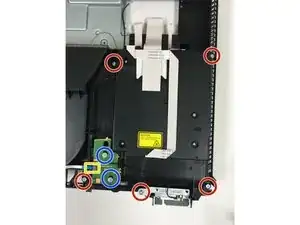

Удалите пять винтов T9 security torx.

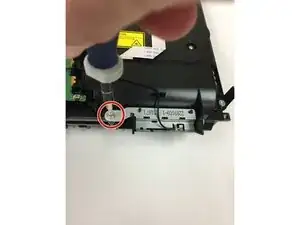

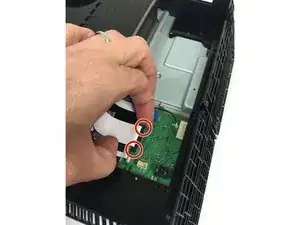

Удалите два винта PH 0 и зелёную печатную плату.

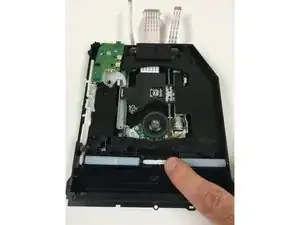

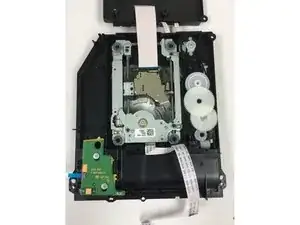

Несмотря на переработку оптического привода, они всё ещё используют ту же систему роликов с белой планкой между ними. Мы предполагаем, что проблемы с выпадением этих белых планок всё ещё будут возникать.

Лазер и каретка выглядят очень похоже на предыдущие модели.

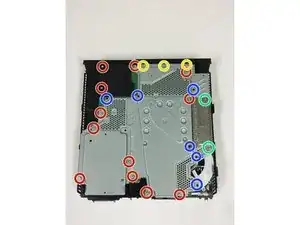

Удалите двенадцать винтов T9 security torx.

Будьте осторожны, не потеряйте маленькую металлическую гайку под чёрной крышкой в верхнем левом углу. Эта гайка предназначена для одного из двух длинных винтов, которые крепили блок питания, снятый на предыдущих шагах.

Удалите шесть винтов PH 0 philips.

Удалите три винта PH 0 philips.

Удалите два винта PH 0 philips.

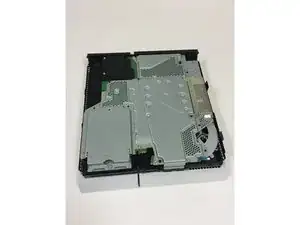

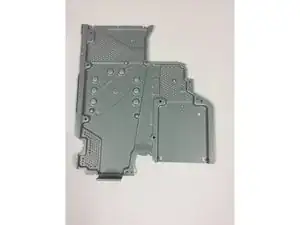

Снимите верхний металлический кожух консоли.

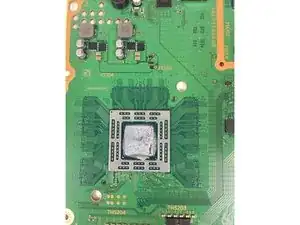

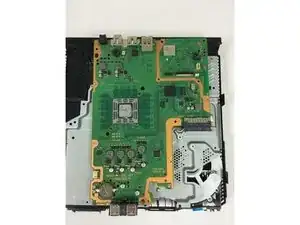

Первое, что бросается в глаза (помимо размеров) на материнской плате — Sony полностью переработала фиксатор радиатора. Мы предполагаем (и надеемся), что это уменьшит или устранит проблему, когда PS4 включается, а затем сразу выключается.

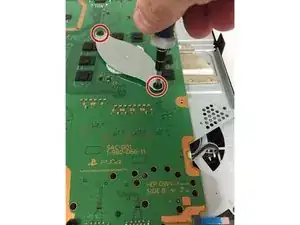

Удалите два винта PH 0 philips.

После снятия фиксатора необходимо также удалить распорку, находящуюся под ним.

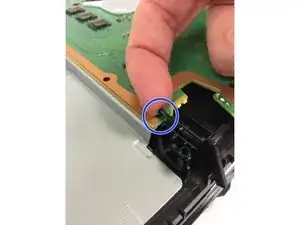

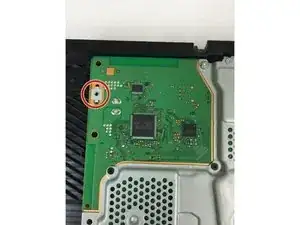

Снимите кнопку питания, поддев крючок, зацеплённый за материнскую плату.

После подъёма крючка кнопка сдвинется назад и выйдет наружу.

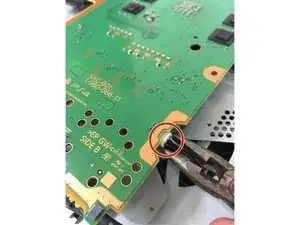

При подъёме передней части материнской платы вы заметите, что вентилятор всё ещё подключён. Его можно отсоединить, захватив разъём небольшой парой плоскогубцев.

После этого материнская плата будет вынута.

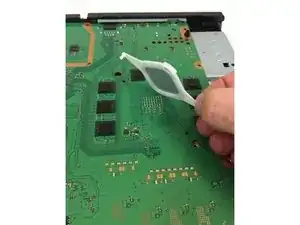

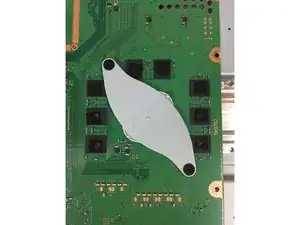

Теперь видно одно из важных отличий между старыми моделями и этой новой моделью... на одной стороне материнской платы нет оперативной памяти!

Объём памяти тот же, но общее число чипов памяти сокращено вдвое.

Ещё новости: порт HDMI наконец-то переработан! Это отличная новость, так как старая конструкция была очень склонна к отказам.

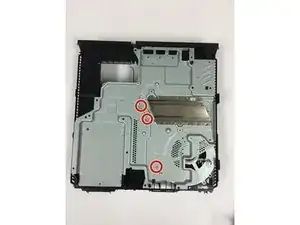

Удалите три винта PH 0 philips, затем снимите металлическую деталь.

После её снятия остаётся только один винт (PH 0), который держит вентилятор. Удалите его — и всё готово!

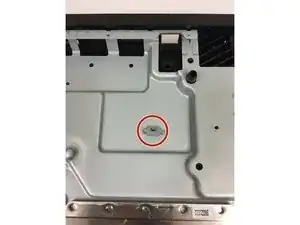

При сборке этой PS4 мы обнаружили на нижнем металлическом листе маленькую деталь. При повторной сборке консоли выяснилось, что она крепится сверху материнской платы, где проходит один из длинных винтов блока питания. Сверху её закроет черный пластиковый элемент.

С учётом столь сильно изменённой модели PS4 мы надеемся, что Sony устранила некоторые проблемы старых версий (порт HDMI и т.д.). Мы осторожно оптимистичны в этом отношении.
