Замена дисковода PlayStation 4 Slim

Найдите пластиковую гарантийную наклейку рядом с тремя портами на боковой стороне консоли.

Удалите гарантийную наклейку, отклеив её с помощью любой лопатки.

Удаление гарантийной наклейки НЕ приведёт к аннулированию гарантии.

Открутите и снимите теперь открытый 5,0-мм винт, используя шлицевую отвёртку TR8 с движением против часовой стрелки.

Положите PlayStation 4 Slim вверх ногами так, чтобы сторона с винтом, который вы только что сняли, была обращена к вам.

Подденьте двумя пальцами два угла, обращённые к вам.

Для открывания может потребоваться некоторое усилие, при отсоединении нижней крышки вы услышите отчётливый щелчок.

Снимите нижнюю крышку, сдвинув её к задним углам и подняв вверх.

Положите PlayStation 4 Slim правой стороной вверх так, чтобы значок PS был сверху, а сторона с надписями «SONY» и «PS4» была обращена к вам.

Подденьте двумя пальцами два угла, обращённые к вам.

Для открывания может потребоваться некоторое усилие, при отсоединении верхней крышки вы услышите отчётливый щелчок.

Снимите верхнюю крышку, сдвинув её к задним углам и подняв вверх.

Открутите и снимите два винта (слева — 31,0 мм, справа — 24,0 мм), используя отвёртку T8 с движением против часовой стрелки.

Открутите и снимите 3,0-мм винт, используя крестовую отвёртку №1 с движением против часовой стрелки.

Снимите четыре 16-мм винта с крестообразным шлицем, крепящие блок питания.

Снимите металлическую пластину с верхней части блока питания, схватив её и подняв руками.

Удалите антенну с верхней части блока питания, аккуратно протянув провод пальцами через пазы под металлической панелью.

Переверните PlayStation 4 Slim на спину.

Открутите и снимите 4,0-мм винт, используя крестовую отвёртку №1 с движением против часовой стрелки.

Используйте пластиковую открывалку, чтобы создать зазор между блоком питания и корпусом консоли, вставив её и осторожно покачивая.

Поднимите блок питания и положите его на спину на металлическую пластину, используя руки.

Отключите проводное соединение от блока питания, плотно ухватив разъём пальцами или пинцетом и вытащив его наружу.

Полностью удалите блок питания, взяв его и подняв руками.

Открутите и снимите 31,0-мм винт, используя отвёртку T8 с движением против часовой стрелки.

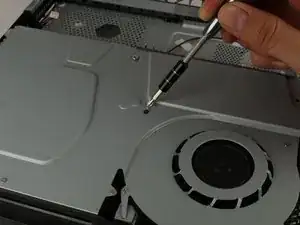

Открутите и снимите десять 5,0-мм винтов, используя крестовую отвёртку №1 с движением против часовой стрелки.

Если вместо некоторых винтов установлены чёрные пластиковые заклёпки, извлеките их пассатижами. Они не являются обязательными.

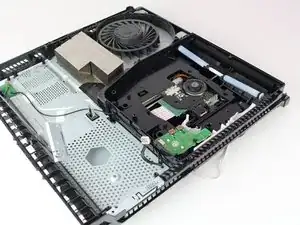

Снимите металлическую пластину, схватив её за края и подняв руками.

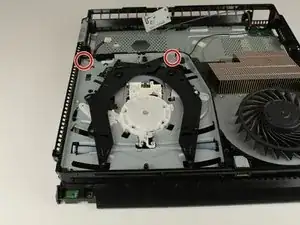

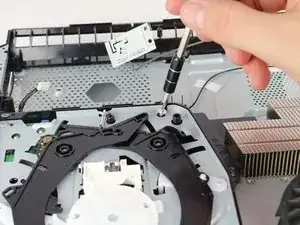

Открутите и снимите два 3,0-мм винта, используя отвёртку PH000 с движением против часовой стрелки.

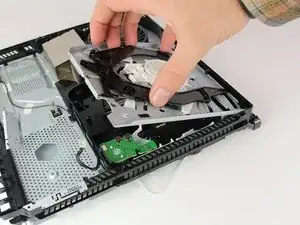

Удалите дисковод, зажав двумя пальцами чёрные пластиковые «захваты» с обеих сторон и подняв его рукой.
