Ремонт Bluetooth-антенны PS4 после дефекта или падения системы

Консоли

Моя система упала с полки, и передний угол, где находится антенна, повредился. Это привело к обрыву провода в точке пайки на антенне. В результате возникла задержка ввода, и необходимо было находиться прямо перед системой. Литерально в прямой видимости. Контроллер работал минуту, а затем происходила задержка. Кнопка X не работала и ничего не получалось. Как я это исправил, также может решить проблему заводского дефекта, если антенна была неправильно собрана.

Шаг 1

Используйте кончик лопатки, чтобы отключить кабель антенны от материнской платы.

Шаг 2

Используйте пинцет или пальцы, чтобы взять кабель антенны и вынуть его из направляющих кабеля.

Шаг 3

Используйте пинцет или пальцы, чтобы провести кабель антенны под кабелем оптического привода.

Шаг 4

Удалите 9.7 мм защитный винт Torx, удерживающий антенну.

Шаг 5

Удалите антенну Wi-Fi.

Шаг 6

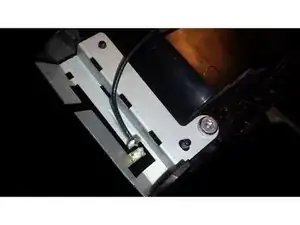

Как видите, есть 2 точки пайки. Провода должны проходить от первой точки ко второй. Но когда система упала, это соединение было нарушено, и антенна согнулась. Если на заводе точки пайки были сделаны неправильно, это приведет к той же проблеме задержки с контроллером и Wi-Fi.

Шаг 7

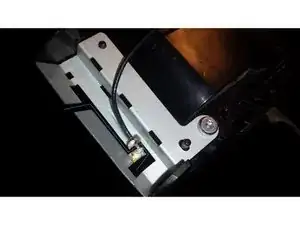

Это легкая часть. Удалите антенну. Переместите провод между двумя точками пайки, чтобы он подключался ко второй точке. Как только это сделаете, возьмите паяльник, нагрейте припой и проведите им по проводу, чтобы создать соединение.

Шаг 8

Просто помните, чтобы оставить зазор здесь. Не
