Замена оптического привода PlayStation 4

Переверните PS4 дном вверх так, чтобы задняя часть была обращена к вам.

Используйте пинцет, чтобы снять две наклейки в центре задней части PS4, обнажив два винта корпуса.

Используйте пинцет, чтобы аккуратно снять пластиковые крышки винтов в каждом углу, обнажив ещё два винта корпуса.

Снимите четыре защитных винта Torx длиной 7,2 мм на задней части PS4.

Используйте большие пальцы, чтобы приподнять нижнюю крышку и снять её с PS4.

Нижняя крышка зафиксирована пластиковыми защёлками. Возможно, потребуется приложить значительное усилие, чтобы освободить нижнюю крышку.

Используйте пинцет, чтобы вытянуть кабель блока питания прямо и отключить блок питания от материнской платы.

Если разъём застрял, используйте лопатку, чтобы осторожно поддеть и вытащить разъём.

Снимите три защитных винта TR8 Torx длиной 9,7 мм.

Снимите два винта Phillips длиной 41 мм и крепления.

Поднимите блок питания прямо вверх и выньте его из PS4.

Блок питания крепко зафиксирован штифтами с левой стороны. Может потребоваться несколько попыток для его извлечения.

При сборке убедитесь, что штифты выровнены, затем вдавите блок питания на место.

Используйте наконечник лопатки, чтобы отключить антенный кабель от материнской платы.

Используйте пинцет или пальцы, чтобы схватить антенный кабель и вынести его из направляющих кабеля.

Используйте пинцет или пальцы, чтобы протянуть антенный кабель из-под кабеля оптического привода.

Снимите винт Torx длиной 9,7 мм, фиксирующий антенну.

Снимите Wi‑Fi антенну.

Используйте ноготь, чтобы прижать вниз металлический фиксатор ленточного кабеля на верхней части оптического привода.

Используйте пальцы или пинцет, чтобы отсоединить ленточный кабель, потянув за чёрную язычок.

При установке ленточного кабеля прижимать металлический фиксатор не нужно. Вы услышите щелчок, когда кабель полностью вставлен.

Используйте ноготь, чтобы прижать вниз металлический фиксатор ленточного кабеля, подключённого к материнской плате.

Используйте пальцы или пинцет, чтобы отсоединить ленточный кабель, потянув за чёрную язычок.

Отложите ленточный кабель в сторону для последующей сборки.

При установке ленточного кабеля прижимать металлический фиксатор не нужно. Вы услышите щелчок, когда кабель полностью вставлен.

Используйте пальцы или пинцет, чтобы отсоединить кабель оптического привода от материнской платы.

Используйте пальцы или пинцет, чтобы вывести кабель оптического привода из направляющих, которые его фиксируют.

Снимите четыре винта, фиксирующие оптический привод.

Три винта Torx 9,7 мм

Один винт Phillips 6,2 мм

Поднимите оптический привод прямо вверх и выньте его из PS4.

Если вы приобрели оптический привод с платой (PCB) и кронштейном в комплекте, пропустите оставшиеся шаги и приступайте к сборке.

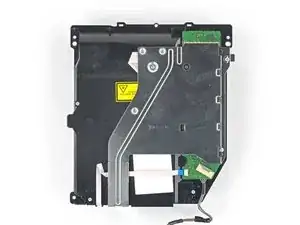

Удалите три крестообразных винта Philips длиной 6,2 мм с металлического кронштейна.

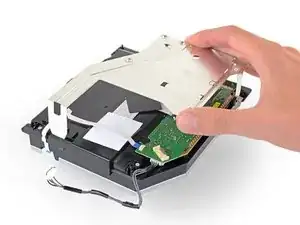

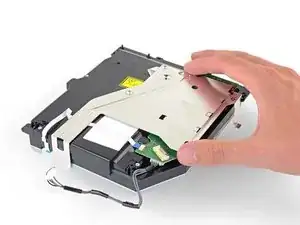

Поднимите металлический кронштейн строго вверх, чтобы отделить его от оптического привода.

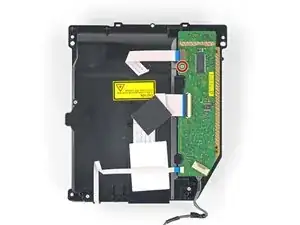

Удалите крестообразный винт Philips длиной 6,4 мм с печатной платы (PCB).

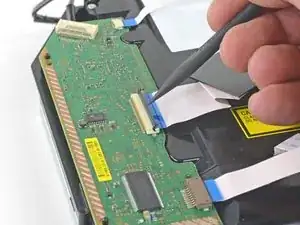

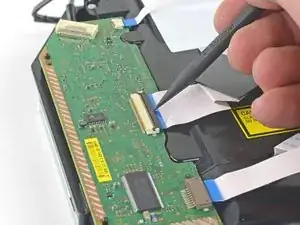

Используйте наконечник лопатки, чтобы поднять фиксирующий язычок ZIF-разъёма.

Вытащите ленточный кабель прямо из ZIF-разъёма.

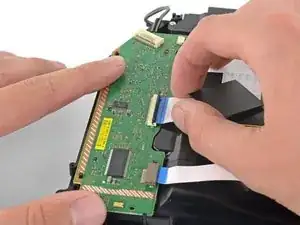

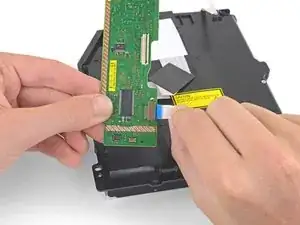

Держите плату (PCB) в одной руке и нижний ленточный кабель в другой.

Осторожно потяните нижний ленточный кабель прямо из разъёма.

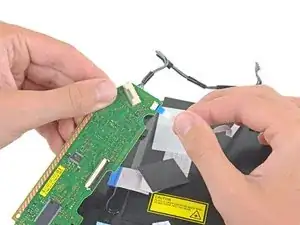

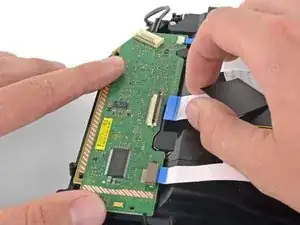

Держите плату (PCB) в одной руке и верхний ленточный кабель в другой.

Потяните верхний ленточный кабель прямо из разъёма.

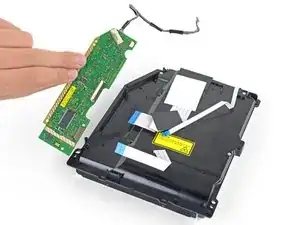

Снимите плату (PCB).
