Замена материнской платы PlayStation 4

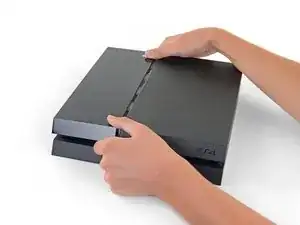

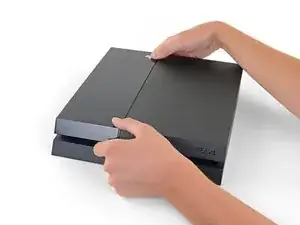

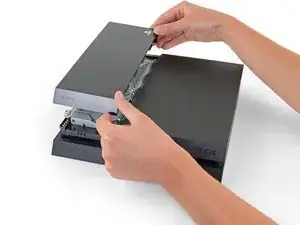

Возьмите PS4 обеими руками за зазор в верхней крышке.

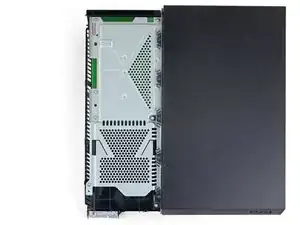

Надавите большими пальцами на глянцевую сторону верхней крышки, пока она не отщёлкнется в сторону.

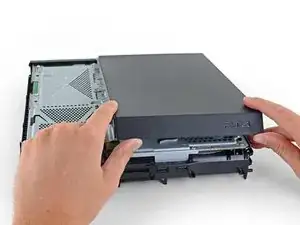

Поднимите глянцевую верхнюю крышку вверх и назад, чтобы снять её с PS4.

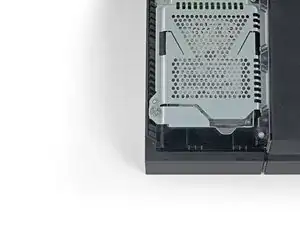

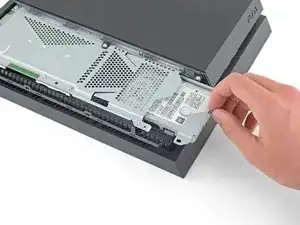

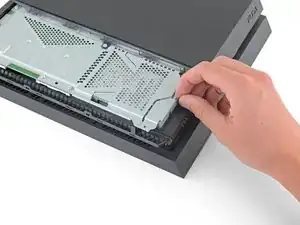

Отверткой Phillips отвинтите винт 6.5 мм, фиксирующий кронштейн жёсткого диска к корпусу.

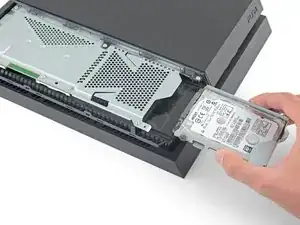

Вытащите кронштейн жёсткого диска из корпуса.

Будьте осторожны, чтобы не уронить жёсткий диск. Внутренние компоненты хрупкие и могут быть повреждены при резком ударе.

Переверните PS4 вверх дном так, чтобы задняя часть была обращена к вам.

Щипцами удалите две наклейки в центре задней части PS4, чтобы обнажить два винта корпуса.

Щипцами аккуратно снимите пластиковые заглушки винтов в каждом углу, чтобы обнажить ещё два винта корпуса.

Отвинтите четыре защитных винта Torx TR8 длиной 7.2 мм на задней панели PS4.

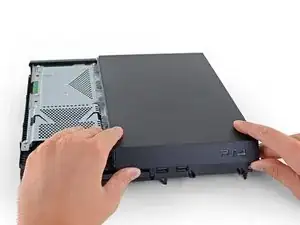

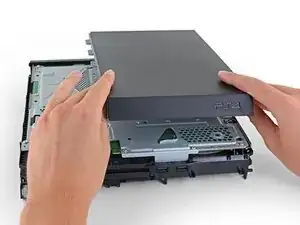

Поднимите нижний корпус вверх и снимите его с PS4, используя большие пальцы.

Нижний корпус зафиксирован пластиковыми зажимами. Возможно, потребуется приложить значительную силу, чтобы освободить корпус.

Щипцами вытащите кабель блока питания прямо и отключите блок питания от материнской платы.

Если разъём кажется застрявшим, используйте лопатку, чтобы аккуратно поддеть разъём и вынуть его.

Снимите три защитных винта Torx TR8 длиной 9.7 мм.

Снимите два винта Phillips длиной 41 мм и кронштейны.

Поднимите блок питания прямо вверх и выньте его из PS4.

Блок питания прочно зафиксирован выступами с левой стороны. Может потребоваться несколько попыток для его снятия.

При сборке убедитесь, что выступы выровнены, затем нажмите блок питания на место.

Кончиком лопатки отсоедините антенный кабель от материнской платы.

Щипцами или пальцами захватите антенный кабель и выведите его из направляющих кабеля.

Щипцами или пальцами протяните антенный кабель из-под кабеля оптического привода.

Снимите винт защитного Torx длиной 9.7 мм, фиксирующий антенну.

Снимите Wi‑Fi антенну.

Ногтем нажмите на металлический фиксатор ленточного кабеля сверху оптического привода.

Пальцами или щипцами отсоедините ленточный кабель, потянув за чёрную вкладку.

При вставке ленточного кабеля обратно нажимать на металлический фиксатор не нужно. Вы услышите щелчок, когда кабель будет полностью вставлен.

Ногтем нажмите вниз металлический фиксатор ленточного кабеля, подключённого к материнской плате.

Пальцами или щипцами отсоедините ленточный кабель, потянув за чёрную вкладку.

Отложите ленточный кабель для последующей сборки.

При вставке ленточного кабеля обратно нажимать на металлический фиксатор не нужно. Вы услышите щелчок, когда кабель будет полностью вставлен.

Отсоедините кабель оптического привода от материнской платы пальцами или пинцетом.

Пальцами или пинцетом снимите кабель оптического привода с направляющих кабеля, фиксирующих его на месте.

Удалите четыре винта, фиксирующих оптический привод.

Три винта Torx 9.7 мм

Один винт Phillips 6.2 мм

Поднимите оптический привод строго вверх и извлеките его из PS4.

Удалите два винта Torx 9.7 мм, фиксирующих верхнюю крышку.

Поднимите верхнюю крышку вверх и назад, чтобы снять её с PS4.

Верхняя крышка удерживается пластиковыми защёлками на передней стороне. Для их разъединения потребуется значительное усилие.

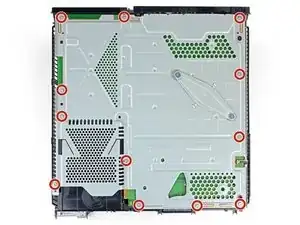

Удалите двенадцать винтов Torx 9.7 мм, фиксирующих верхний экранирующий щит (EMI).

В этом шаге показано, как правильно отвинтить прижимную пластину.

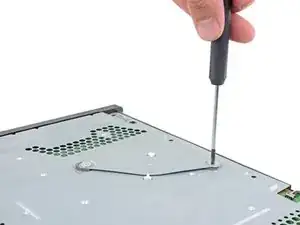

Удалите два винта Phillips 15.6 мм.

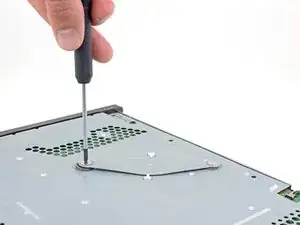

Постепенно выкручивайте прижимную пластину, поворачивая каждый винт на полоборота за раз.

Чередуйте винты, чтобы сохранять равномерное давление на прижимную пластину.

Не выкручивайте один винт полностью прежде чем начать выкручивать другой — вы можете повредить процессор.

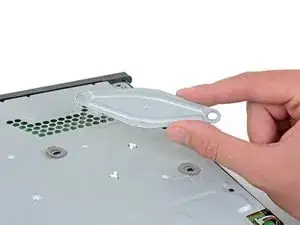

Снимите прижимную пластину.

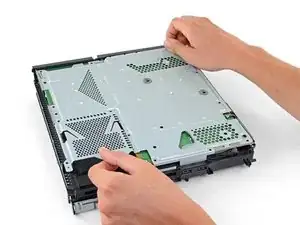

Снимите верхний экранирующий щит (EMI).

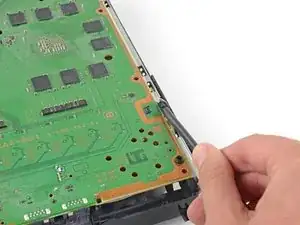

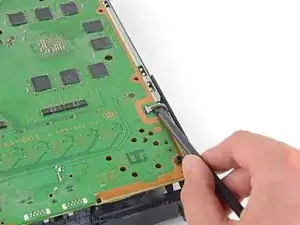

Вставьте плоский конец лопатки между кабелем вентилятора и материнской платой.

Поверните лопатку, чтобы поднять разъём строго вверх и отсоединить его от материнской платы.

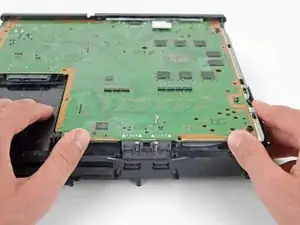

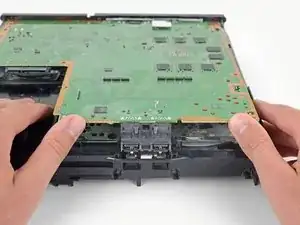

Возьмитесь за край материнской платы спереди PS4.

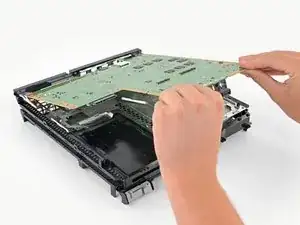

Поднимите материнскую плату до тех пор, пока USB-порты не освободят корпус PS4.

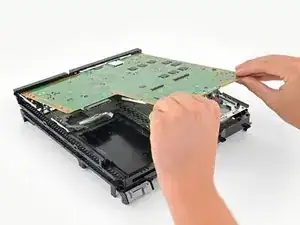

Выньте материнскую плату из PS4.

Перед установкой материнской платы нанесите новый слой термопасты на процессор, используя это руководство.

Неправильная установка новой термопасты приведёт к перегреву PS4.

Сначала вставьте сторону материнской платы с разъёмами ввода-вывода, затем опустите другую сторону.
