Замена динамика Xbox One

Чтобы открыть Xbox, потребуется разрезать или отодрать эту пломбирующую ленту. Но не волнуйтесь — Microsoft не имеет права аннулировать Вашу гарантию, если Вы ничего не повредите. Удачи!

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и снять пластиковую вентиляционную решётку, окружающую боковой USB-порт.

Решётка достаточно гибкая и удерживается слабыми пластиковыми защёлками — начните поддевать сзади и вынимайте её.

Есть небольшой пластиковый язычок, который укрепляет передний угол Xbox.

Сдвиньте язычок прямо назад и снимите его.

Вставьте плоский конец лопатки между верхней и нижней частями корпуса в месте их соединения у заднего отверстия боковой вентиляции.

Существует прочная пластиковая защёлка, соединяющая половины корпуса (первая из многих), поэтому потребуется приложить значительную силу.

Оставьте лопатку на месте, пока не откроете корпус полностью. Защёлки очень упругие и могут захлопнуться, пока Вы работаете.

Соединение между верхней и нижней частями корпуса закреплено несколькими защёлками вдоль задней и оставшейся боковой стороны Xbox.

Вставьте пластиковый инструмент между верхней и нижней частями корпуса, чтобы разъединить защёлку над задней вентиляцией.

Продолжайте двигаться вдоль задней части Xbox, поддев защёлки.

Убедитесь, что лопатка остаётся в блокирующем положении — даже если корпус откроется достаточно, чтобы лопатка выпала, оставшиеся защёлки упругие и могут полностью захлопнуть корпус. Держите лопатку в зазоре, чтобы сохранить достигнутый прогресс.

Продолжайте освобождать защёлки. Может помочь проведение пластиковым инструментом по защёлкам.

К моменту, когда Вы доберётесь до дальнего края задней части корпуса, верхняя крышка должна быть готова к снятию. Если нет, проведите пластиковым инструментом вокруг угла и освободите защёлки вдоль стороны без USB-порта.

Начиная с лопатки, оставленной в зазоре, подденьте верхнюю крышку, чтобы освободить последние несколько защёлок.

Используйте пластиковый инструмент, чтобы защёлкнуть любые оставшиеся защёлки, которые не были освобождены.

Не пытайтесь пока снять верхнюю крышку, поскольку она всё ещё подключена кабелем передней панели кнопок.

Приподнимите верхнюю крышку немного и сдвиньте её, чтобы получить доступ к плате передней панели.

Кабель передних кнопок подключается к нестандартному ZIF-разъёму — обратите внимание на следующие шаги, чтобы безопасно его отсоединить.

Используйте пинцет, чтобы поднять синюю пластиковую удерживающую петлю над белым разъёмом на плате.

Используйте кончик лопатки, чтобы сдвинуть фиксирующую защёлку разъёма в сторону кабеля и разблокировать её.

Используйте пинцет, чтобы вытащить кабель прямо из разъёма на плате.

Снимите верхнюю крышку.

Следующие 4 шага — инструкции по сборке. Пропустите их, если продолжаете разборку.

Используйте плоский конец лопатки, чтобы освободить защёлки, фиксирующие переднюю панель к верхней крышке.

Снимите переднюю панель с остальной части верхней крышки.

Замените верхнюю часть верхней крышки.

Совместите защёлки и сильно нажмите, чтобы зафиксировать их по периметру.

Поддержите переднюю панель вблизи передней части Xbox.

Используйте пинцет, чтобы вставить кабель передних кнопок в его ZIF-разъём.

Используйте плоский конец лопатки, чтобы сдвинуть фиксатор ZIF влево и зафиксировать кабель.

Нижний край передней панели имеет пластиковые крючки, которые сцепляются с пластиковыми крючками на переднем крае нижней части корпуса.

Удерживая переднюю панель под углом 45 градусов, сцепите её пластиковые крючки с крючками в нижней части корпуса.

Вдавите верх передней панели в Xbox, как при закрывании почтового ящика. Нажмите крепко, чтобы защёлки, фиксирующие переднюю панель к верхней крышке, надёжно зафиксировались.

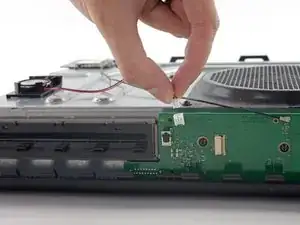

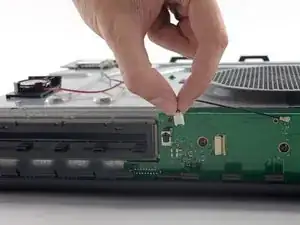

Аккуратно потяните вверх разъем кабеля динамика, чтобы отсоединить его от платы передней панели.

Следите за тем, чтобы тянуть вверх за разъем на кабеле, а не за разъем на плате. Он довольно хрупкий, и вы можете случайно оторвать его от платы полностью.

Корпус динамика закреплен к верхней металлической части при помощи упругих пластиковых защелок.

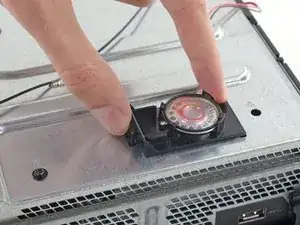

Сожмите защелки и наклоните корпус динамика вверх.

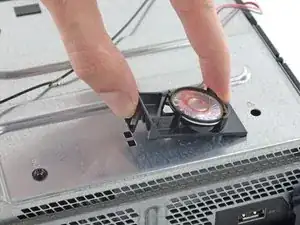

Выдвиньте корпус динамика из верхней металлической части.
