Замена лазера оптического привода Xbox One
В этом руководстве объясняется, как заменить лазер оптического привода Xbox One. Замена лазера оптического привода является более простым решением для проблем с оптическим приводом без необходимости замены материнской платы и дочерней платы оптического привода консоли.
Шаг 1
Убедитесь, что оптический привод не подключен к источнику питания и выключен.

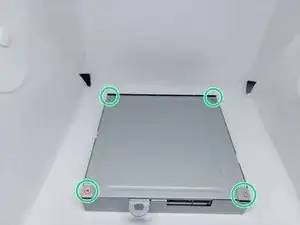

Открутите четыре винта Phillips #1 на верхней части оптического привода.
Шаг 2

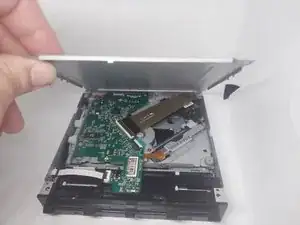

Поднимите крышку с корпуса оптического привода, это должно потребовать минимальных усилий.
Шаг 3
Сдвиньте оставшуюся часть корпуса оптического привода с внутренних компонентов.
Внутренние компоненты часто зацепляются за эти точки при снятии корпуса оптического привода.
Шаг 4
Найдите три ZIF-разъема на печатной плате оптического привода.
Используя пинцет, аккуратно поднимите язычок каждого ZIF-разъема, чтобы освободить ленты кабелей.
Уберите ленточный кабель из каждого ZIF-разъема.
Шаг 5

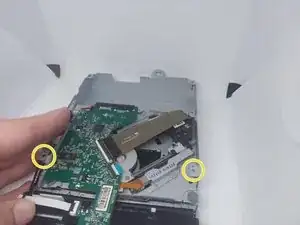

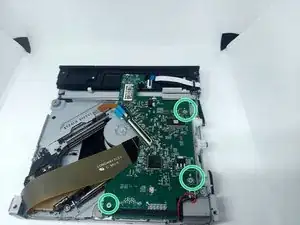

Открутите три винта Phillips #0, крепящие печатную плату.
Шаг 6

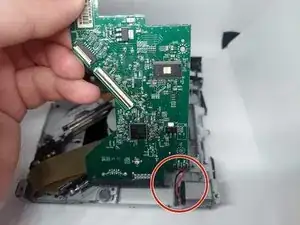

Аккуратно поднимите печатную плату и уберите в сторону.
При подъеме печатной платы будьте осторожны, чтобы не отсоединить провода, соединяющие плату с мотором.
Шаг 7

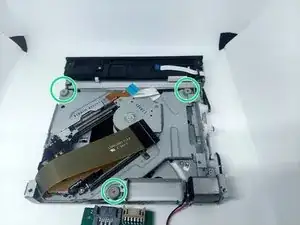

Открутите три винта Phillips #0, крепящие лазер оптического привода.
Шаг 8

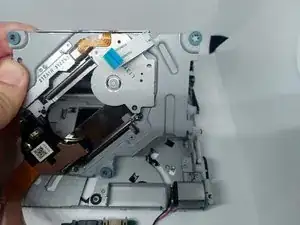

Снимите старый лазер оптического привода с устройства и установите новый лазер оптического привода.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
