Замена материнской платы рулевого колеса Logitech G29
Этот гид показывает, как заменить материнскую плату на рулевом колесе Logitech G29 Driving Force. Эта печатная плата включает кнопки рулевого колеса, которые отвечают за навигацию по меню игры и различные выборы и функции во время игры.
Этот ремонт может быть необходим, если устройство не может перемещаться по меню или функции в игре не могут быть выполнены. Всегда работайте в чистом месте и убедитесь, что устройство отключено от источника питания и других устройств.
Шаг 1

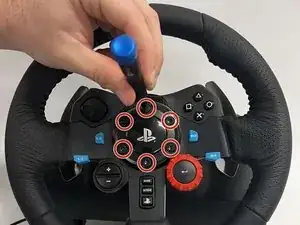

Удалите шесть винтов с головкой под ключ на 4 мм длиной 32 мм с лицевой панели рулевого колеса
Шаг 2

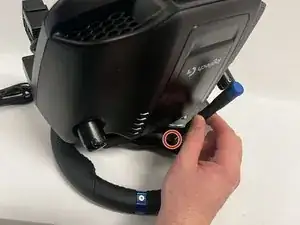

Удалите шесть винтов с головкой Phillips #00 длиной 10 мм с задней стороны рулевого колеса. Поворачивайте рулевое колесо на 60 градусов за один винт, пока не будут удалены все 6 винтов.
Аккуратно снимите рулевое колесо с рулевой колонки
Шаг 3

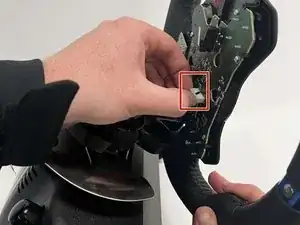

Аккуратно отсоедините жгут проводов от печатной платы.
Шаг 4

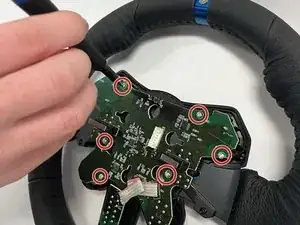

Удалите 6 винтов с головкой Phillips #00 длиной 10 мм, которые крепят печатную плату к рулевому колесу.
Шаг 5
Удалите два винта с головкой Phillips #00 длиной 8 мм, которые крепят меньшую печатную плату к рулевому колесу.
Шаг 6
Аккуратно снимите печатную плату с рулевого колеса. Замените печатную плату на новую деталь.
Шаг 7

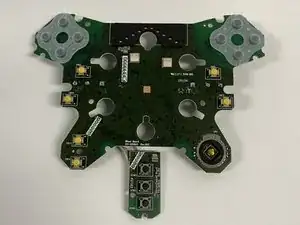

Заменяемая деталь должна соответствовать этому изображению. Все кнопки на рулевом колесе включены в эту печатную плату.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
