Замена красного диска управления Logitech G29 Driving Force

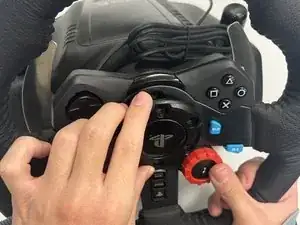

В этом руководстве объясняется, как заменить красный диск на руле Logitech G29. Если диск не работает должным образом, разборка может выявить потенциальные проблемы и предложить возможные решения. Процесс несложный и может быть выполнен с минимальной разборкой устройства.
Шаг 1

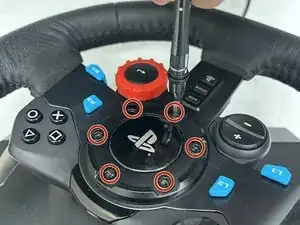

Снимите 6 черных шестигранных винтов, которые держат центральную крышку Playstation, с помощью битой H 4.0. Внешний диаметр этих винтов составляет 8,40 мм, длина — 26 мм.

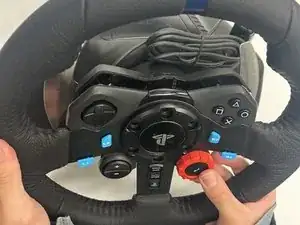

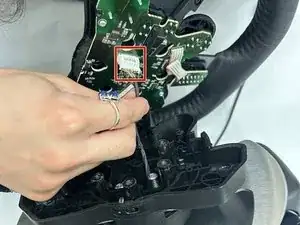

После снятия центральной крышки снимите переднюю часть руля со стойки. Прежде чем полностью снять, отключите 7-контактный белый кабель, подключенный к основанию руля, и отложите основание в сторону.
Шаг 2

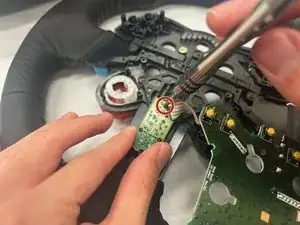

Удалите провод, соединяющий печатную плату с основанием руля.
Шаг 3

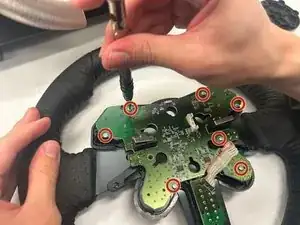

Снимите 7 серебряных винтов (диаметр 4,32 мм, длина 8 мм), которые держат печатную плату, используя биту Ph #0.
Сдвиньте печатную плату в сторону, чтобы открыть заднюю сторону красного диска. Сохраните подключенным оставшийся белый кабель к вторичной печатной плате.
Будьте осторожны, чтобы не потерять кнопки и крестовину; после удаления печатной платы они могут легко потеряться.
Шаг 4

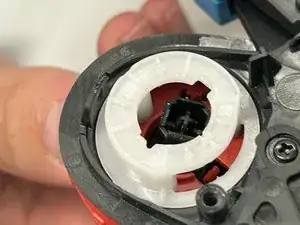

Нажмите на 3 красные заклепки, расположенные внутри черного корпуса диска. С помощью пинцета среднего размера вытолкните черную центральную кнопку, чтобы открыть 3 маленьких черных винта.

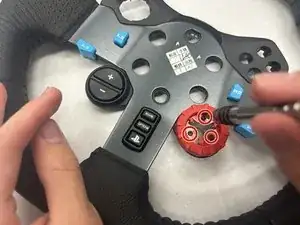

Используя ту же биту, что и раньше (бита Ph #00), удалите три винта (диаметр 3,32 мм, длина 5 мм), чтобы освободить красный диск.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
