Как исправить неисправные педали Logitech G29
Если педали Logitech G29 выдают неточные значения, это в основном связано с потенциометром и его соединениями. Так как педали расположены внизу, в потенциометр могут попадать пыль и волосы/шерсть, что приведёт к нежелательным срабатываниям педали. Частыми проблемами также являются неправильные соединения проводов с клеммами и проблема замыкания на массу. Используйте это руководство для диагностики и устранения неполадок с соединениями и/или потенциометром соответствующей педали.
Потенциометр отвечает за считывание степени нажатия педали, а проводка и соединения потенциометра передают эту информацию на компьютер/приложение. Поэтому любая из этих частей или обе сразу могут вызывать неточные показания педали.
Перед началом убедитесь, что педали отключены от рулевого колеса.

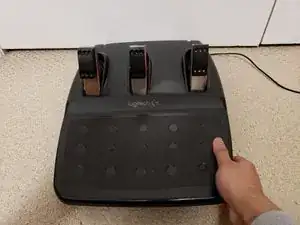

Шаг 1

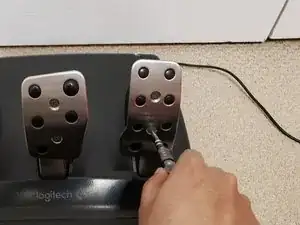

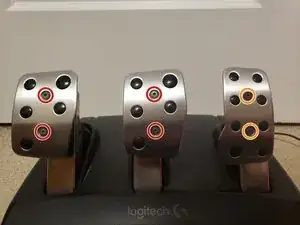

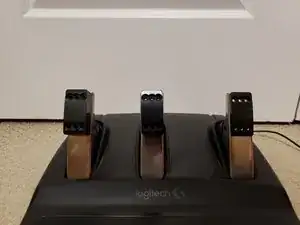

Снимите четыре винта 30 мм с левой и средней педалей, используя шестигранный ключ 1/8.
Снимите два винта 16,3 мм с правой педали, используя шестигранный ключ 1/8.

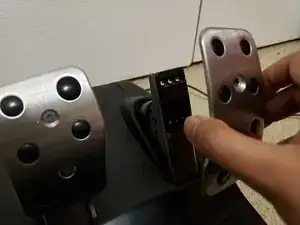

Снимите серебристые накладки педалей с каждой педали.
Шаг 2
Переверните комплект педалей так, чтобы он был направлен вниз.

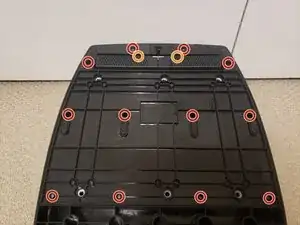

Снимите двенадцать винтов 15,8 мм с нижней части, используя крестообразную отвёртку PH#1.

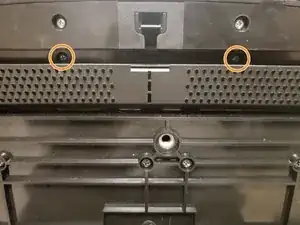

Снимите два винта 15,8 мм, скрытые за прорезиненным ковриком, используя крестообразную отвёртку PH#1.
Эти металлические винты вкручены в пластик, поэтому не затягивайте их слишком сильно при сборке, иначе вы можете сорвать крепёжные точки.
Шаг 3
Медленно и аккуратно приподнимите верхнюю крышку от корпуса.
Не оттягивайте верхнюю крышку слишком далеко, так как к ней прикреплён кабель, который необходимо будет открутить на следующем шаге.
Шаг 4

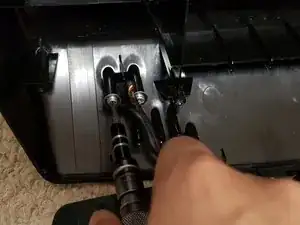

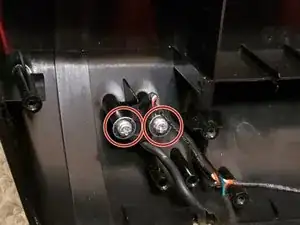

Используя крестообразную отвёртку PH#1, снимите два винта 7,4 мм, удерживающих кабель к верхней крышке.
Шаг 5
Переверните комплект педалей на бок.
Каждая педаль закреплена четырьмя винтами.
Используя крестообразную отвёртку PH#1, снимите четыре винта 15,8 мм, соответствующие педали, которую вы хотите починить.
В этом руководстве я буду работать только с педалью акселератора. Процесс одинаков для каждой педали.
После снятия четырёх винтов вы можете снять педаль с основания, чтобы получить более ясный обзор и доступ к потенциометру и его соединениям.
Шаг 6

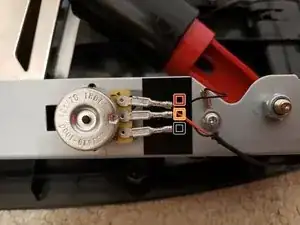

Цвет проводов отличается для каждой педали. Обратите внимание на цвета проводов и на то, куда они подключаются.

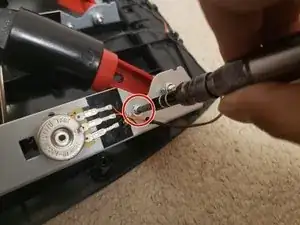

Используя крестообразную отвёртку PH#1, снимите один винт 6,2 мм, удерживающий контакт заземления.

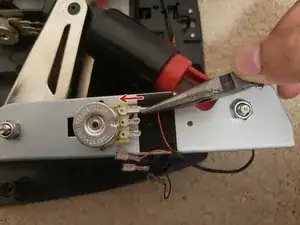

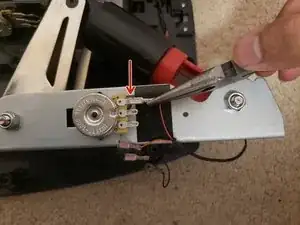

С помощью плоскогубцев аккуратно снимите три соединения.
При вытягивании трёх контактных соединений может возникнуть сопротивление. Не тяните слишком сильно; если резко дернуть кабель, вы можете повредить сам провод.
Шаг 7

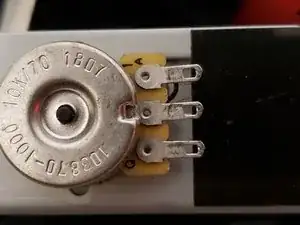

Проверьте клеммы на предмет грязи или частиц, которые могут мешать. Убедитесь, что клеммы чистые, чтобы соединение не прерывалось.
Проверьте контакт заземления и место его подключения, чтобы убедиться, что там нет грязи или частиц. Контакт заземления должен непосредственно касаться металла педали для корректной работы.
Если соединения загрязнены, протрите их изопропиловым спиртом.
Шаг 8

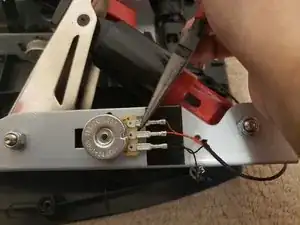

Вставьте провода обратно в клеммы.

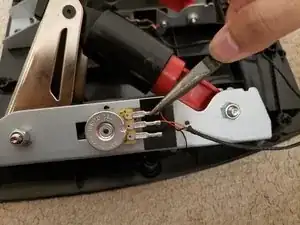

Убедитесь, что провод вставлен до конца, как показано на второй фотографии.
Если соединение по-прежнему кажется немного свободным или ненадёжным, слегка сожмите контакт, чтобы сделать его плотнее, гарантируя, что он не разболтается со временем.
Шаг 9

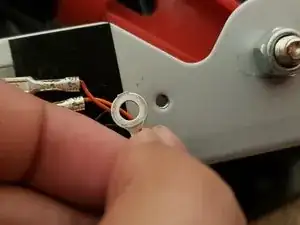

Вставьте контакт заземления и закрепите его винтом.
Шаг 10

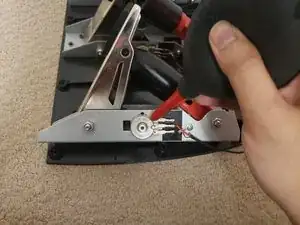

Выдуйте сжатым воздухом потенциометр, чтобы удалить пыль/мусор/волосы/шерсть, которые могли попасть внутрь потенциометра.
Заключение
Для сборки устройства выполните шаги 1–5 в обратном порядке.
Перевод руководства с ifixit.com
