Замена платы кнопок Analogue Pocket

Отключите все кабели и полностью выключите устройство.

Работать с устройством нужно, расположив его экраном вниз. Чтобы не повредить экран, уложите устройство на мягкую поверхность, например, на полотенце.

Открутите четыре винта длиной 13,4 мм, крепящих крышку аккумулятора, с помощью отвёртки T6.

Поднимите нижний край крышки аккумулятора, чтобы освободить фиксаторы.

Снимите крышку аккумулятора.

При сборке зацепите верхние фиксаторы крышки аккумулятора в соответствующие пазы задней крышки перед тем, как зафиксировать её на месте.

Используйте пинцет с тупыми концами, чтобы извлечь разъём аккумулятора из его гнезда в правом нижнем углу устройства.

Если возникли трудности, попробуйте расшатать разъём из стороны в сторону, чтобы ослабить его.

При сборке используйте плоский конец лопатки, чтобы надавить на края разъёма, пока он не зафиксируется в гнезде.

Приподнимите один из коротких краёв аккумулятора, пока фиксаторы не освободятся.

Извлеките аккумулятор.

При сборке вставьте аккумулятор в посадочное место, пока фиксаторы не защёлкнутся.

Пластиковый фиксатор удерживает центр платы кнопок.

Используйте кончик лопатки, чтобы выдвинуть фиксатор и освободить плату.

Не пытайтесь извлечь плату — она соединена с устройством гибким шлейфом.

Поверните нижний край платы кнопок вверх и через картридж-ридер.

Уложите плату поверх картридж-ридера так, чтобы разъём шлейфа был направлен вниз, к нижнему краю устройства.

При сборке:

Установите верхние края платы под фиксаторы задней крышки.

Опустите плату на заднюю крышку, совместив направляющие штыри с круглыми вырезами на плате.

Нажмите на плату, пока фиксатор не защёлкнется.

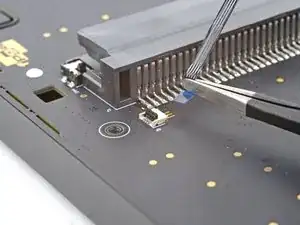

Используйте кончик лопатки или чистый ноготь, чтобы поднять поворотную фиксирующую защёлку на разъёме ZIF, расположенном на самой плате кабеля

Используйте пинцет с тупыми концами, чтобы вытянуть шлейф прямо из разъёма.

Извлеките плату.

Если вы подозреваете, что кабель платы повреждён, или новая плата идёт с кабелем, выполните следующие три шага, чтобы снять старый.

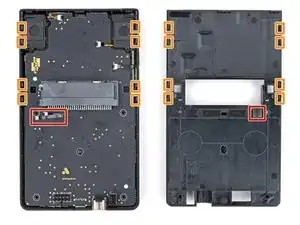

По периметру задней крышки расположены фиксирующие пластины.

Крепко удерживайте устройство одной рукой.

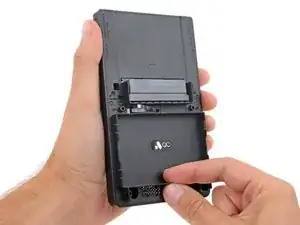

Свободной рукой поднимите нижний край задней крышки, пока он не выйдет из зацепления с передней крышкой.

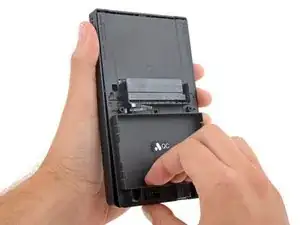

Сдвиньте заднюю крышку вниз, пока фиксирующие пластины не освободятся.

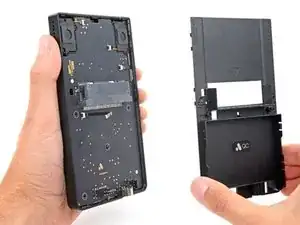

Снимите заднюю крышку.

При сборке:

Протяните шлейф платы кнопок через его паз в задней крышке.

Установите заднюю крышку на переднюю так, чтобы её нижний край немного выступал.

Это позволит фиксирующим пластинам попасть на место. Если задняя крышка плотно прилегает к передней, пластины не защёлкнутся.

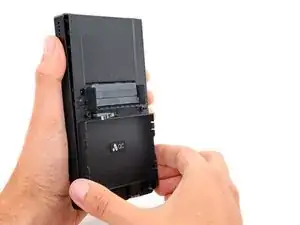

Заведите заднюю крышку внутрь и сдвиньте её вверх, пока фиксирующие пластины не защёлкнутся.

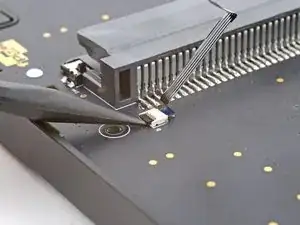

Используйте кончик лопатки или чистый ноготь, чтобы поднять поворотную фиксирующую защёлку на разъёме ZIF шлейфа платы, расположенном внизу слева от картридж-ридера.

Используйте пинцет с тупыми концами, чтобы вытянуть шлейф прямо из разъёма.
