Замена правого динамика Analogue Pocket

Отключите все кабели и полностью выключите устройство.

Работу с устройством выполняйте, положив его экраном вниз. Чтобы избежать повреждений, положите его на мягкую поверхность, например полотенце.

Используйте отвертку Torx T6, чтобы выкрутить четыре винта длиной 13.4 мм, фиксирующие крышку батарейного отсека.

Поднимите нижний край крышки батарейного отсека, чтобы отщёлкнуть её защёлки.

Снимите крышку батарейного отсека.

При сборке зачекните защёлки на верхнем крае крышки батарейного отсека в их посадочные места в задней крышке перед закреплением.

Используйте пинцет с тупыми наконечниками, чтобы вытащить разъём питания батареи из его гнезда в правом нижнем углу устройства.

Если возникают затруднения, покачайте разъём из стороны в сторону, чтобы ослабить его.

При сборке используйте плоский конец лопатки, чтобы прижать края разъёма до тех пор, пока он не зафиксируется в гнезде.

Поднимите один из коротких краёв батареи, пока клипсы не освободятся.

Снимите батарею.

При сборке вставьте батарею в её посадочное место до щелчка креплений.

Пластиковая защёлка фиксирует центральную часть платы кнопок.

Используйте острый конец лопатки, чтобы вытолкнуть защёлку и освободить плату.

Не пытайтесь снять плату — она закреплена на устройстве тонким ленточным кабелем.

Поднимите нижний край платы кнопок и отведите её через картриджный разъём.

Положите плату на картриджный разъём так, чтобы разъём кабеля был направлен к нижней части устройства.

При сборке:

Заведите верхние кромки платы под их защёлки на задней крышке.

Разместите плату на задней крышке так, чтобы штифты выровнения вошли в круглые вырезы на плате.

Нажмите плату вниз до тех пор, пока пластиковая защёлка не зафиксируется.

Используйте наконечник лопатки или чистый ноготь, чтобы откинуть вверх подпружиненную фиксирующую лапку на ленточном ZIF‑разъёме на самой плате.

Используйте пинцет с тупыми наконечниками, чтобы вытащить кабель прямо из его гнезда.

Снимите плату.

По периметру задней крышки зафиксированы скользящие защёлки.

Крепко удерживайте устройство одной рукой.

Другой рукой приподнимите нижний край задней крышки, пока он не отойдёт от передней крышки.

Опустите заднюю крышку вниз, пока скользящие защёлки не освободятся.

Снимите заднюю крышку.

При сборке:

Протяните кабель платы кнопок через её вырез в задней крышке.

Положите заднюю крышку на переднюю так, чтобы её нижний край немного выступал.

Это позволяет защёлкам войти в паз. Если задняя крышка идеально заподлицо с передней, защёлки не сдвинутся.

Нажмите заднюю крышку и сдвиньте её вверх для фиксации скользящих защёлок.

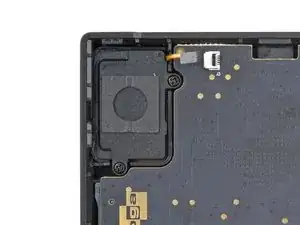

Правый динамик будет с вашей левой стороны, поскольку устройство лежит вверх ногами.

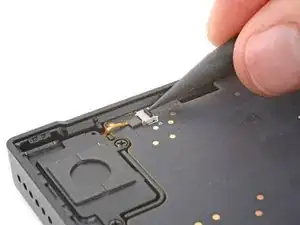

Используйте наконечник лопатки или чистый ноготь, чтобы откинуть вверх подпружиненную фиксирующую лапку на ленточном ZIF‑разъёме кабеля правого динамика.

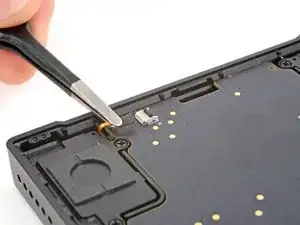

Используйте пинцет с тупыми наконечниками, чтобы вытащить кабель прямо из его гнезда.

Используйте крестовую отвертку, чтобы выкрутить два винта длиной 4.7 мм, фиксирующие правый динамик.

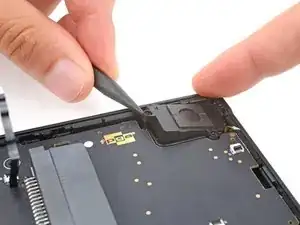

Вставьте наконечник лопатки между нижним левым углом динамика и передней крышкой.

Подденьте динамик и извлеките его.
