Замена левого динамика Analogue Pocket

Отключите все кабели и полностью выключите устройство.

Работать с устройством следует, положив его экраном вниз. Чтобы избежать повреждений, разместите его на мягкой поверхности, например полотенце.

Используйте отвертку Torx T6, чтобы отвернуть четыре винта длиной 13.4 мм, крепящие крышку батарейного отсека.

Подденьте нижний край крышки батарейного отсека, чтобы отстегнуть её защёлки.

Снимите крышку батарейного отсека.

При обратной сборке сначала зацепите защёлки на верхнем крае крышки батарейного отсека в их направляющие в задней панели, затем закрепите крышку на месте.

Используйте пинцет с закруглёнными концами, чтобы вытащить разъём батареи из его гнезда в правом нижнем углу устройства.

Если возникают трудности, попробуйте осторожно раскачать разъём из стороны в сторону, чтобы ослабить его.

При обратной сборке используйте плоский наконечник лопатки, чтобы надавить на края разъёма, пока он не зафиксируется в гнезде.

Поднимите один из коротких краёв батареи, пока защёлки не освободятся.

Снимите батарею.

При обратной сборке вставьте батарею в углубление до щелчка защёлок.

Пластиковая защёлка фиксирует центр платы кнопок.

Используйте наконечник лопатки, чтобы выдвинуть защёлку и освободить плату.

Не пытайтесь снять плату — она закреплена к устройству тонким шлейфом.

Откиньте нижний край платы кнопок вверх и через считыватель картриджей.

Положите плату на считыватель так, чтобы разъём шлейфа был направлен к нижней части устройства.

При обратной сборке:

Заведите верхние края платы под их защёлки на задней панели.

Уложите плату на заднюю панель так, чтобы установочные штифты вошли в круглые вырезы на плате.

Нажмите плату вниз, пока пластиковая защёлка не зафиксируется.

Используйте наконечник лопатки или чистый ноготь, чтобы поднять откидную фиксационную планку ZIF-разъёма шлейфа на самой плате.

Пинцетом с закруглёнными концами потяните шлейф прямо из его гнезда.

Снимите плату.

По периметру задней панели зафиксированы скользящие защёлки.

Крепко удерживайте устройство одной рукой.

Другой рукой поднимите нижний край задней панели, пока он не отойдёт от передней панели.

Опустите заднюю панель вниз, пока скользящие защёлки не выйдут из зацепления.

Снимите заднюю панель.

При обратной сборке:

Протяните шлейф платы кнопок через его слот в задней панели.

Уложите заднюю панель на переднюю так, чтобы её нижний край слегка выступал.

Это позволяет защёлкам сдвинуться на место. Если задняя панель будет идеально заподлицо с передней, защёлки не сдвинутся.

Всуньте заднюю панель и сдвиньте её вверх, чтобы зацепить скользящие защёлки.

Левый динамик будет находиться с вашей правой стороны, поскольку устройство лежит вверх тормашками.

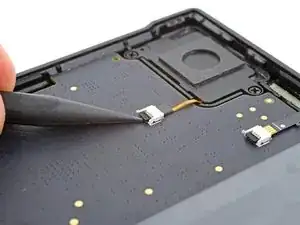

Используйте наконечник лопатки или чистый ноготь, чтобы поднять откидную фиксационную планку ZIF-разъёма шлейфа левого динамика.

Пинцетом с закруглёнными концами потяните шлейф прямо из его гнезда.

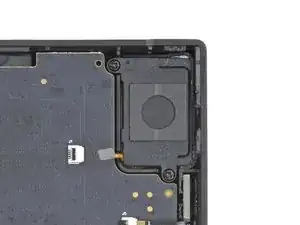

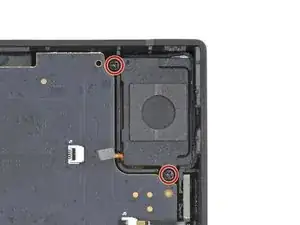

Используйте крестовую отвертку, чтобы отвинтить два винта длиной 4.7 мм, крепящие левый динамик.

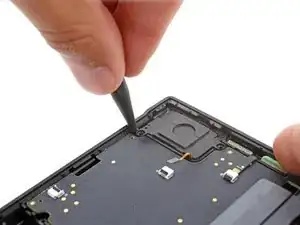

Вставьте наконечник лопатки между верхним левым углом динамика и передней панелью.

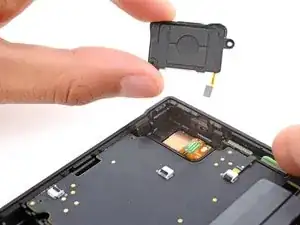

Подденьте динамик и извлеките его.
