Замена кнопок Analogue Pocket

Отключите все кабели и полностью выключите устройство.

Работать с устройством нужно, положив его экраном вниз. Чтобы избежать повреждений, положите его на мягкую поверхность, например полотенце.

Если установлена SD‑карта, извлеките её.

Используйте отвёртку Torx T6, чтобы выкрутить четыре винта длиной 13.4 мм, закрепляющие крышку аккумулятора.

Подденьте нижний край крышки аккумулятора, чтобы отстегнуть её защёлки.

Снимите крышку аккумулятора.

При сборке защёлните верхние защёлки крышки аккумулятора в соответствующие пазы задней панели перед закреплением на месте.

Используйте пинцет с притуплёнными концами, чтобы вытащить разъём аккумулятора из его сокета в правом нижнем углу устройства.

Если возникают трудности, попробуйте покачать разъём из стороны в сторону, чтобы ослабить его.

При сборке используйте плоский конец лопатки, чтобы прижать края разъёма до полного закрепления в сокете.

Поднимите один из коротких краёв батареи, пока защёлки не освободятся.

Извлеките аккумулятор.

При сборке вставьте аккумулятор в выемку до срабатывания защёлок.

Пластиковая защёлка фиксирует середину платы кнопок.

Используйте острый конец лопатки, чтобы выдавить защёлку и освободить плату.

Не пытайтесь снять плату — её к устройству прикрепляет деликатный ленточный кабель.

Поднимите нижний край платы кнопок и переложите её через картриджный разъём.

Положите плату сверху картриджного разъёма так, чтобы разъём кабеля был обращён к нижней части устройства.

При сборке:

Сдвиньте верхние кромки платы под их защёлки на задней панели.

Уложите плату на заднюю панель так, чтобы направляющие штифты вошли в круглые вырезы на плате.

Нажмите плату вниз, пока не зафиксируется пластиковая защёлка.

Используйте кончик лопатки или чистый ноготь, чтобы приподнять откидывающуюся защёлку ZIF‑разъёма кабеля платы, расположенного на самой плате.

Используйте пинцет с притуплёнными концами, чтобы вытащить кабель прямо из его гнезда.

Снимите плату.

По периметру задней панели закреплены скользящие защёлки.

Крепко держите устройство одной рукой.

Другой рукой поднимите нижний край задней панели, пока он не отойдёт от передней панели.

Опустите заднюю панель вниз, пока скользящие защёлки не освободятся.

Снимите заднюю панель.

При сборке:

Протяните кабель платы кнопок через его вырез в задней панели.

Положите заднюю панель на переднюю так, чтобы её нижний край слегка выступал.

Это позволяет защёлкам заскользить на место. Если задняя панель идеально ровно прилегает к передней, защёлки не войдут.

Вдвиньте заднюю панель и сдвиньте её вверх, чтобы защёлки вошли в зацепление.

Используйте кончик лопатки или чистый ноготь, чтобы приподнять откидывающуюся защёлку ZIF‑разъёма кабеля правого динамика.

Используйте пинцет с притуплёнными концами, чтобы вытащить кабель прямо из его гнезда.

Повторите процедуру, чтобы отключить кабели левого динамика и кабели питания/кнопок громкости от их ZIF‑разъёмов.

Используйте отвёртку Torx T6, чтобы выкрутить винт длиной 7.4 мм, фиксирующий основную плату.

Не пытайтесь полностью снять плату — к экрану подключён деликатный ленточный кабель.

Перед подъёмом платы ещё раз проверьте, что вы вынули SD‑карту.

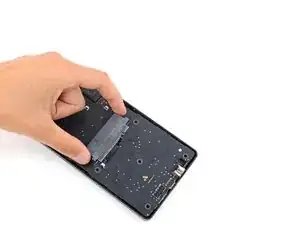

Возьмитесь за внешние кромки считывателя картриджа и аккуратно приподнимите нижний край основной платы, чтобы получить доступ к кабелю экрана.

Держите основную плату приподнятой для следующего шага.

При повторной сборке убедитесь, что ни один из трёх кабелей основной платы не оказался зажат под платой при её опускании на место.

Будьте очень осторожны, чтобы не соскоблить и не повредить поверхностно-монтируемые компоненты на этом этапе.

Вставьте плоский конец медиатора под верхний правый угол защёлкивающегося разъёма кабеля экрана.

Поверните медиатор, чтобы отключить кабель экрана.

Чтобы заново подключить подобные защёлкивающиеся разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут согнуться и вызвать необратимое повреждение.

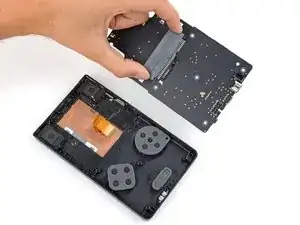

Поднимите и выньте основную плату из передней панели.

Чтобы не повредить поверхностно-монтируемые компоненты, положите плату на рабочую поверхность стороной со считывателем картриджа вниз.

Если какая‑то часть термопрокладки оторвалась от большого процессора на верхнем краю платы, аккуратно верните её на место пальцами.

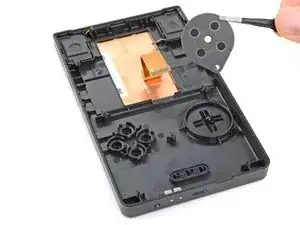

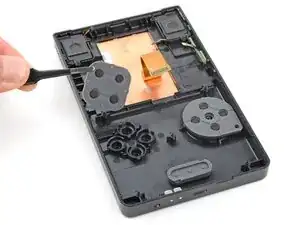

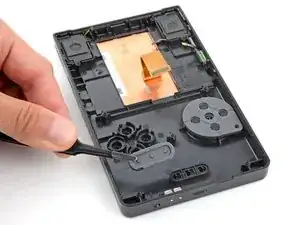

Снимите три силиконовые прокладки кнопок.

При сборке совмещайте прокладки и нажимайте вниз, чтобы закрепить их над соответствующими кнопками.

Прокладка курсорных кнопок имеет вырез, который совмещается со стойкой на передней панели. Прокладки кнопок действий и «домой» можно устанавливать в любом направлении.

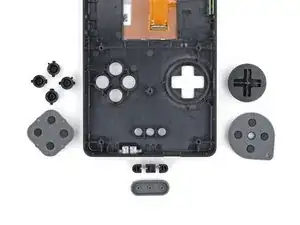

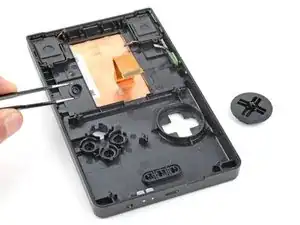

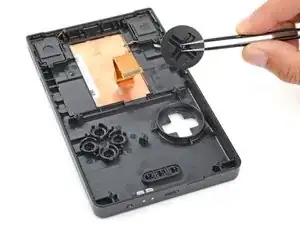

Используйте пинцет с притуплёнными концами, чтобы вынуть кнопки.

При повторной сборке используйте направляющие выступы, чтобы ориентировать каждую кнопку в её гнезде. Кнопки встанут в гнёзда только при правильной ориентации.
