Отключение главной платы

Отключите все кабели и полностью выключите устройство.

Работа с устройством требует его размещения экраном вниз. Чтобы избежать повреждений, положите его на мягкую поверхность, например полотенце.

Если установлена SD‑карта, извлеките её.

Используйте отвертку T6 Torx, чтобы выкрутить четыре винта длиной 13,4 мм, крепящие крышку батареи.

Поднимите нижний край крышки батареи, чтобы отщёлкнуть её защёлки.

Снимите крышку батареи.

При сборке защёлните вкладки на верхнем крае крышки батареи в их посадочные места в задней крышке перед закреплением.

Используйте пинцет с притуплёнными губками, чтобы вытянуть разъём питания батареи из гнезда в правом нижнем углу устройства.

Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

При сборке используйте плоский конец медиатора (лопатки), чтобы надавить на кромки разъёма, пока он не зафиксируется в гнезде.

Поднимите один из коротких краёв батареи, пока защёлки не освободятся.

Снимите батарею.

При сборке вставьте батарею в её нишу до срабатывания защёлок.

Пластиковая защёлка фиксирует середину платы кнопок.

Используйте острый конец лопатки, чтобы выдвинуть защёлку и освободить плату.

Не пытайтесь снять плату — она прикреплена к устройству тонким ленточным кабелем.

Поднимите нижний край платы кнопок и отведите её над разъёмом картриджа.

Положите плату поверх разъёма картриджа так, чтобы разъём кабеля смотрел на нижнюю часть устройства.

При сборке:

Заведите верхние кромки платы под их защёлки на задней крышке.

Разместите плату на задней крышке так, чтобы направляющие выступы вошли в круглые вырезы на плате.

Нажмите плату вниз, пока пластиковая защёлка не зафиксируется.

Используйте наконечник лопатки или чистый ноготь, чтобы поднять запорную планку с шарниром на ZIF‑разъёме кабеля платы, расположенном на самой плате.

Используйте пинцет с притуплёнными губками, чтобы вытащить кабель прямо из гнезда.

Снимите плату.

Скользящие вкладки фиксируют периметр задней крышки.

Крепко удерживайте устройство одной рукой.

Свободной рукой поднимите нижний край задней крышки, пока он не отойдёт от передней крышки.

Опустите заднюю крышку вниз, пока скользящие вкладки не выйдут из зацепления.

Снимите заднюю крышку.

При сборке:

Проденьте кабель платы кнопок через его прорезь в задней крышке.

Разместите заднюю крышку на передней так, чтобы её нижний край слегка выступал.

Это позволяет вкладкам заскользить на место. Если задняя крышка идеально ровно прилегает к передней, вкладки не войдут.

Вставьте заднюю крышку и сдвиньте её вверх, чтобы зацепить скользящие вкладки.

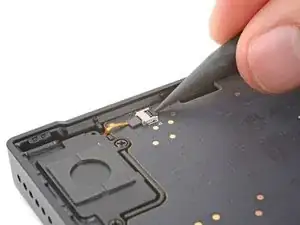

Используйте наконечник лопатки или чистый ноготь, чтобы поднять запорную планку с шарниром на ZIF‑разъёме правого динамика.

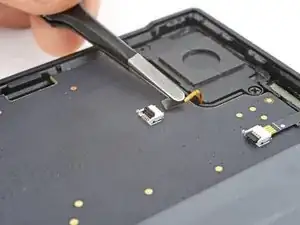

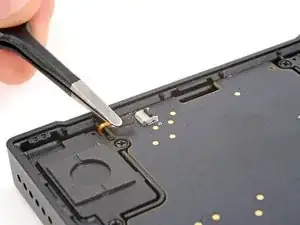

Используйте пинцет с притуплёнными губками, чтобы вытащить кабель прямо из гнезда.

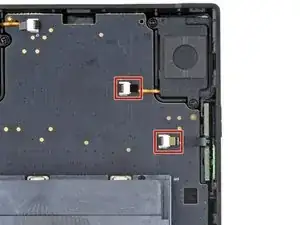

Повторите процедуру для отключения кабелей левого динамика и кнопки питания/регулировки громкости от их ZIF‑разъёмов.

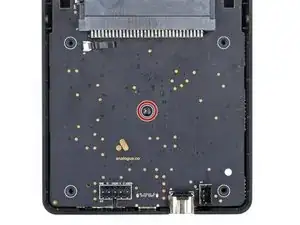

Используйте отвертку T6 Torx, чтобы выкрутить винт длиной 7,4 мм, крепящий главную плату.

Не пытайтесь полностью извлечь плату — она соединена с экраном тонким ленточным кабелем.

Перед подъёмом платы ещё раз убедитесь, что вы извлекли SD‑карту.

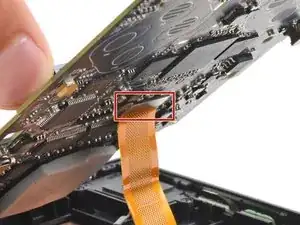

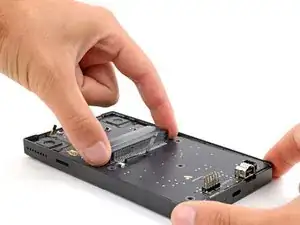

Возьмитесь за внешние кромки разъёма картриджа и аккуратно поднимите нижний край главной платы, пока не получите доступ к кабелю экрана.

Держите главную плату приподнятой для следующего шага.

При сборке убедитесь, что ни один из трёх кабелей главной платы не застрял под платой при её опускании на место.

Будьте очень осторожны, чтобы не соскоблить и не повредить поверхностно монтируемые компоненты на этом шаге.

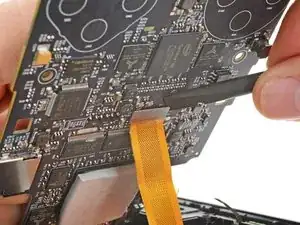

Подденьте плоский конец лопатки под верхний правый угол прижимного разъёма кабеля дисплея.

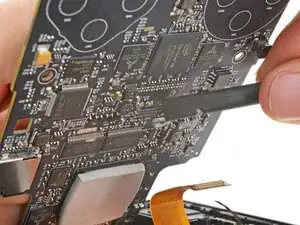

Поверните лопатку, чтобы отсоединить кабель дисплея.

Для повторного присоединения прижимных разъёмов, подобных этому, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём окажется смещён, контакты могут погнуться и получить необратимое повреждение.
