Замена кнопок питания и регулировки громкости Analogue Pocket

Отключите все кабели и полностью выключите устройство.

Работа с устройством выполняется экраном вниз. Чтобы избежать повреждений, положите его на мягкую поверхность, например полотенце.

Используйте отвертку T6 Torx, чтобы выкрутить четыре винта длиной 13,4 мм, крепящие кожух батареи.

Поднимите нижний край кожуха батареи, чтобы отстегнуть его защёлки.

Снимите кожух батареи.

При сборке защёлните верхние защёлки кожуха батареи в их направляющие на задней крышке перед закреплением на месте.

Используйте пинцет с тупыми концами, чтобы вытащить разъём питания батареи из его гнезда в правом нижнем углу устройства.

Если возникают затруднения, попробуйте покачать разъём из стороны в сторону, чтобы ослабить его.

При сборке используйте плоский конец лопатки, чтобы надавить по краям разъёма, пока он не сядет надёжно в гнездо.

Поднимите один из коротких краёв батареи, пока защёлки не освободятся.

Снимите батарею.

При сборке вставьте батарею в гнездо, пока защёлки не зафиксируются.

Пластиковая защёлка фиксирует центральную часть платы кнопок.

Используйте острый наконечник лопатки, чтобы выдавить защёлку и освободить плату.

Не пытайтесь полностью снять плату — она закреплена к устройству деликатным шлейфом.

Поднимите нижний край платы кнопок и перекиньте её через считыватель картриджей.

Положите плату на считыватель картриджей так, чтобы разъём шлейфа был направлен к нижней части устройства.

При сборке:

Заведите верхние края платы под их защёлки на задней крышке.

Положите плату на заднюю крышку так, чтобы направляющие установочные штифты вошли в круглые вырезы на плате.

Нажмите плату вниз, пока пластиковая защёлка не зафиксируется.

Используйте кончик лопатки или чистый ноготь, чтобы откинуть вверх флип-фикcатор на ZIF-разъёме шлейфа платы (расположен на самой плате).

Используйте пинцет с тупыми концами, чтобы аккуратно вытащить шлейф прямо из его гнезда.

Снимите плату.

По периметру задней крышки есть скользящие защёлки.

Крепко держите устройство одной рукой.

Свободной рукой поднимите нижний край задней крышки, пока он не отойдёт от передней крышки.

Опустите заднюю крышку вниз, пока скользящие защёлки не выйдут из зацепления.

Снимите заднюю крышку.

При сборке:

Протяните шлейф платы кнопок через его паз в задней крышке.

Положите заднюю крышку на переднюю так, чтобы её нижний край немного выступал.

Это позволяет защёлкам соскользнуть на место. Если задняя крышка плотно прилегает к передней, защёлки не войдут в зацепление.

Вставьте заднюю крышку и сдвиньте её вверх, чтобы зацепить скользящие защёлки.

Используйте кончик лопатки или чистый ноготь, чтобы откинуть вверх флип-фикcатор ZIF-разъёма шлейфа кнопок питания и громкости.

Используйте пинцет с тупыми концами, чтобы аккуратно вытащить шлейф прямо из его гнезда.

Клей фиксирует плату кнопок питания и громкости на передней крышке.

Вставьте кончик лопатки между материнской платой и левой стороной платы кнопок.

Используйте кончик лопатки, чтобы отжать плату и разъединить клей, который её фиксирует.

Схватите саму плату пинцетом с тупыми концами и снимите её.

При сборке:

Если вы используете ту же плату, оставшийся клей должен быть достаточно липким, чтобы надёжно её зафиксировать.

Если новая плата имеет клеевую основу, удалите защитные подложки и прижмите плату лопаткой на место.

Если у платы нет клея или оставшийся клей недостаточно липкий, используйте тонкие полоски двустороннего скотча, например Tesa, чтобы закрепить её.

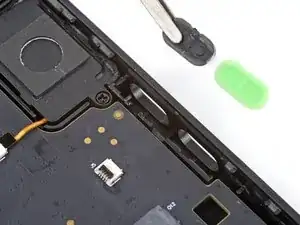

Кнопки питания и регулировки громкости соединены тонкой пластиковой перемычкой. Будьте осторожны на этом этапе, чтобы не сломать её.

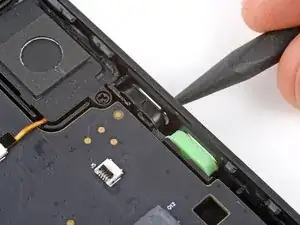

Используйте острие лопатки, чтобы насквозь надавить на кнопки питания и громкости и выдвинуть их из пазов.

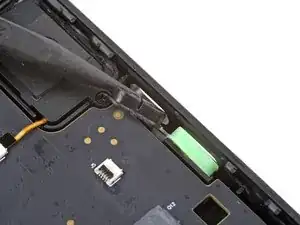

Используйте острие лопатки, чтобы приподнять одну из кнопок, пока не сможете захватить её пинцетом.

Удалите кнопки.
