Замена основной платы Analogue Pocket

Отключите все кабели и полностью выключите устройство.

Работа с устройством требует расположить его экраном вниз. Чтобы предотвратить повреждения, положите его на мягкую поверхность, например полотенце.

Если в устройстве установлена SD‑карта, извлеките её.

С помощью отвертки Torx T6 отверните четыре винта длиной 13,4 мм, фиксирующие корпус батареи.

Поднимите нижний край корпуса батареи, чтобы отстегнуть его зацепы.

Снимите корпус батареи.

При сборке зафиксируйте верхние зацепы корпуса батареи в соответствующих пазах задней панели перед закреплением на месте.

Используйте пинцет с тупыми концами, чтобы вытащить разъём батареи из его гнезда в правом нижнем углу устройства.

Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

При сборке используйте плоский конец лопатки, чтобы прижать к краям разъёма, пока он полностью не сядет в гнездо.

Поднимите один из коротких краёв батареи, пока защёлки не освободятся.

Извлеките батарею.

При сборке вставьте батарею в выемку до срабатывания защёлок.

Пластиковая защёлка фиксирует центральную часть платы кнопок.

Используйте острый конец лопатки, чтобы вытолкнуть защёлку и освободить плату.

Не пытайтесь удалить плату полностью — она прикреплена к устройству деликатным ленточным кабелем.

Поднимите нижний край платы кнопок и отведите его над картриджным разъёмом.

Положите плату на картриджный разъём так, чтобы разъём кабеля был обращён к нижней части устройства.

При сборке:

Заведите верхние кромки платы под их зацепы на задней панели.

Положите плату на заднюю панель так, чтобы установочные штифты вошли в круглые вырезы на плате.

Нажмите плату вниз до срабатывания пластиковой защёлки.

Используйте кончик лопатки или чистый ноготь, чтобы откинуть вверх подвижную фиксирующую панельку ZIF‑разъёма кабеля платы, расположенного непосредственно на плате.

Используйте пинцет с тупыми концами, чтобы вытащить кабель прямо из гнезда.

Снимите плату.

По периметру задней панели имеются скользящие защёлки.

Крепко удерживайте устройство одной рукой.

Свободной рукой приподнимите нижний край задней панели, пока он не отойдёт от передней панели.

Опустите заднюю панель вниз, пока скользящие защёлки не освободятся.

Снимите заднюю панель.

При сборке:

Протяните кабель платы кнопок через его прорезь в задней панели.

Положите заднюю панель на переднюю так, чтобы её нижний край слегка выступал.

Это позволяет защёлкам скользить на своё место. Если задняя панель ровно прилегает к передней, защёлки не войдут на место.

Вдвиньте заднюю панель и поднимите её вверх, чтобы зацепить скользящие защёлки.

Используйте кончик лопатки или чистый ноготь, чтобы откинуть вверх подвижную фиксирующую панельку ZIF‑разъёма кабеля правого динамика.

Используйте пинцет с тупыми концами, чтобы вытащить кабель прямо из гнезда.

Повторите процедуру, чтобы отключить кабели левого динамика и кабель питания/регулятора громкости от их ZIF‑разъёмов.

С помощью отвертки Torx T6 отверните винт длиной 7,4 мм, фиксирующий основную плату.

Не пытайтесь полностью снять плату — она соединена с экраном деликатным ленточным кабелем.

Перед подъёмом платы ещё раз убедитесь, что вы извлекли SD‑карту.

Возьмитесь за наружные кромки картриджного разъёма и аккуратно приподнимите нижний край основной платы, чтобы получить доступ к кабелю экрана.

Держите основную плату поднятой для следующего шага.

При сборке убедитесь, что ни один из трёх кабелей основной платы не оказался зажат под платой при её опускании на место.

Будьте очень осторожны, чтобы не содрать и не повредить поверхностно-монтируемые компоненты на этом этапе.

Подденьте плоский конец лопатки под верхний правый угол пресс-коннектора кабеля экрана.

Поверните лопаткой, чтобы отключить кабель экрана.

Чтобы снова присоединить пресс-коннекторы такого типа, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте посередине. Если коннектор смещён, контакты могут погнуться и вызвать необратимое повреждение.

Поднимите и выньте материнскую плату из передней панели.

Чтобы не повредить поверхностно-монтируемые компоненты, положите плату на рабочую поверхность стороной с картридридером вниз.

Перед установкой новой платы убедитесь, что на ней есть термопрокладка. Если плата поставляется без прокладки, выполните этот шаг, чтобы перенести старую.

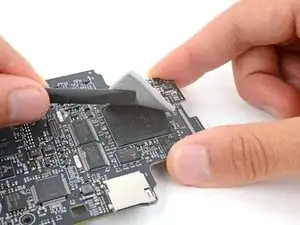

Используйте плоский конец лопатки, чтобы аккуратно приподнять термопрокладку, пока вы не сможете схватить её пальцами.

Если прокладка порвётся, не переживайте. Просто перенесите каждую часть на новую плату.

Перенесите прокладку на новую плату пальцами.

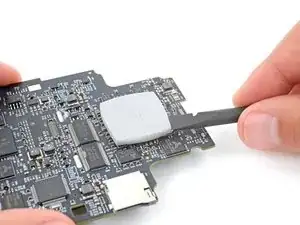

Используйте плоский конец лопатки, чтобы прижать края термопрокладки до центровки.
