Замена задней крышки Analogue Pocket

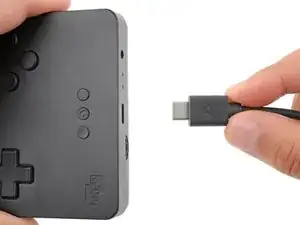

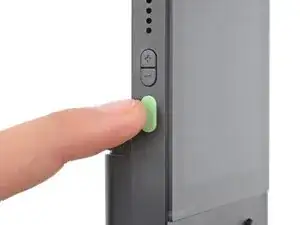

Отключите все кабели и полностью выключите устройство.

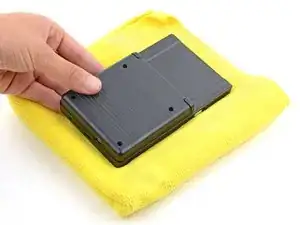

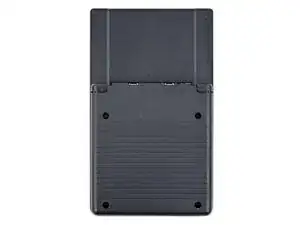

Работа с устройством требует его расположения экраном вниз. Чтобы избежать повреждений, положите его на мягкую поверхность, например на полотенце.

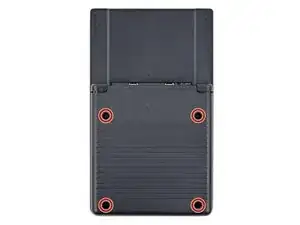

Используйте отвертку Torx T6 для удаления четырех винтов длиной 13,4 мм, закрепляющих батарейный отсек.

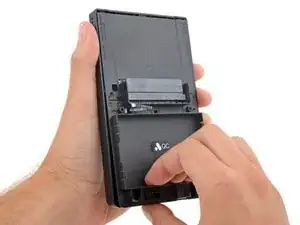

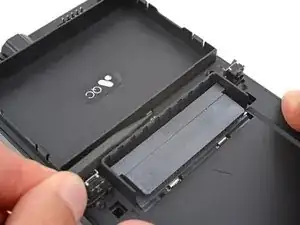

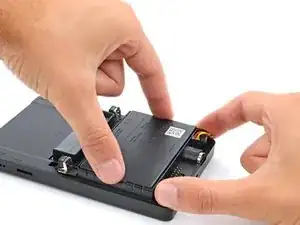

Поднимите нижний край батарейного отсека, чтобы освободить его защелки.

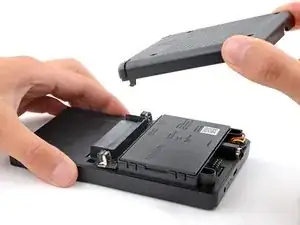

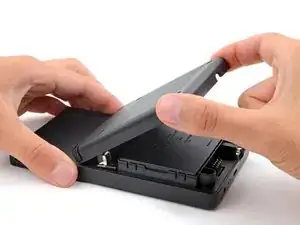

Удалите батарейный отсек.

Во время сборки введите защелки на верхнем крае батарейного отсека в их пазы в задней крышке перед закреплением на месте.

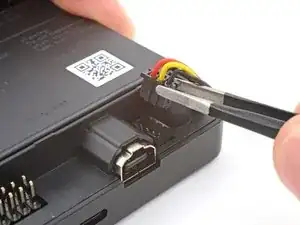

Используйте тупыеTweezers, чтобы вытащить разъем батареи из своего гнезда в правом нижнем углу устройства.

Если возникают трудности, попробуйте покачать разъем из стороны в сторону, чтобы помочь его ослабить.

Во время сборки используйте плоский конец лопатки, чтобы надавить на края разъема, пока он не будет надежно зафиксирован в гнезде.

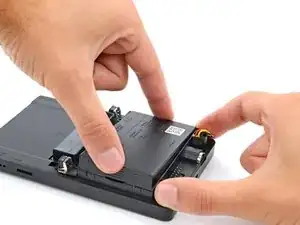

Поднимите один из коротких краев батареи, пока удерживающие защелки не отпустят.

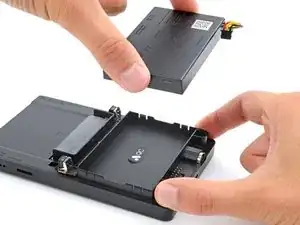

Удалите батарею.

Во время сборки введите батарею в её углубление, пока защелки не зафиксируются.

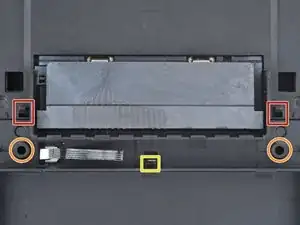

Пластиковая защелка закрепляет центр платы кнопок.

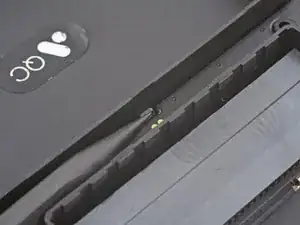

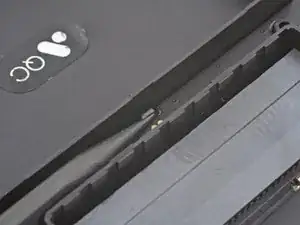

Используйте尖端 лопатки, чтобы продвинуть защелку и освободить плату.

Не пытайтесь удалить плату — деликатный соединительный кабель удерживает её в устройстве.

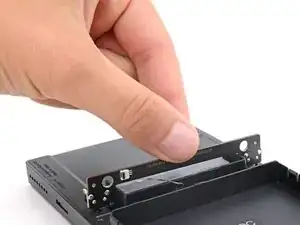

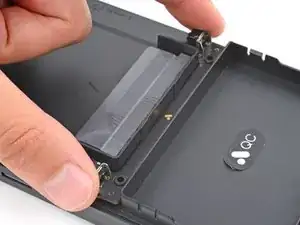

Поднимите нижний край платы кнопок над картриджным считывателем.

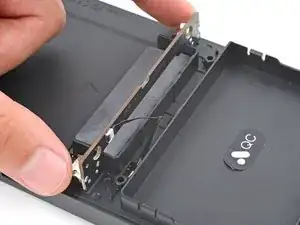

Установите плату сверху картриджного считывателя так, чтобы разъем кабеля был направлен вниз устройства.

Во время сборки:

Вставьте верхние края платы под их защелки на задней крышке.

Положите плату на заднюю крышку так, чтобы направляющие штифты вошли в их круглые вырезы на плате.

Прижмите плату вниз, пока пластиковая защелка не зафиксируется.

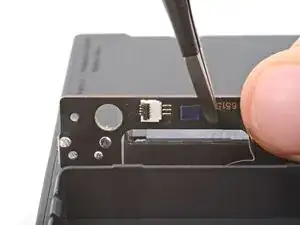

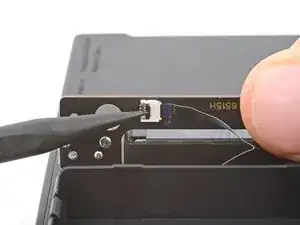

Используйте кончик лопатки или чистый ноготь, чтобы поднять запирающую планку на разъеме кабеля ZIF, расположенном на плате.

Используйте тупые Tweezers, чтобы аккуратно вытащить кабель из его гнезда.

Удалите плату.

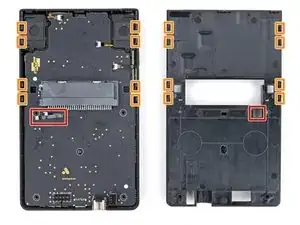

Скользящие защелки фиксируют периметр задней крышки.

Надежно держите устройство одной рукой.

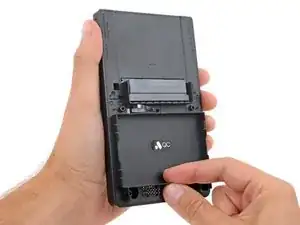

Свободной рукой поднимите нижний край задней крышки, пока он не освободит переднюю крышку.

Потяните заднюю крышку вниз, пока скользящие защелки не освободятся.

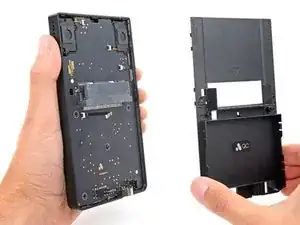

Удалите заднюю крышку.

Во время сборки:

Пропустите кабель платы кнопок через его слот в задней крышке.

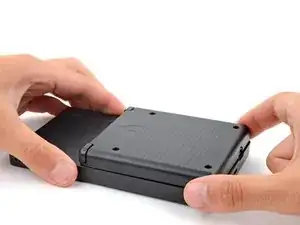

Положите заднюю крышку на переднюю крышку так, чтобы её нижний край немного свисал.

Это позволит защелкам соскользнуть на место. Если задняя крышка будет идеально вровень с передней крышкой, защелки не соскользнут.

Нажмите заднюю крышку внутрь и поднимите её для активации скользящих защелок.
