Замена платы кнопок питания и регулировки громкости Analogue Pocket

Отключите все кабели и полностью выключите устройство.

Работа с устройством требует размещения его экраном вниз. Чтобы предотвратить повреждения, положите устройство на мягкую поверхность, например полотенце.

Используйте отвёртку Torx T6, чтобы выкрутить четыре винта длиной 13.4 мм, крепящие корпус аккумулятора.

Поднимите нижний край корпуса аккумулятора, чтобы отщёлкнуть его защёлки.

Снимите корпус аккумулятора.

При сборке установите верхние защёлки корпуса аккумулятора в соответствующие пазы задней крышки перед закреплением на месте.

Используйте пинцет с притуплёнными концами, чтобы вытянуть разъём аккумулятора из его гнезда в правом нижнем углу устройства.

Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

При сборке используйте плоский конец лопатки, чтобы прижать края разъёма до надёжной фиксации в гнезде.

Поднимите один из коротких краёв аккумулятора, пока защёлки не освободятся.

Снимите аккумулятор.

При сборке вставьте аккумулятор в его нишу до срабатывания защёлок.

Пластиковая защёлка фиксирует центр платы кнопок.

Используйте острый конец лопатки, чтобы вытолкнуть защёлку и освободить плату.

Не пытайтесь снять плату — она подключена к устройству нежным ленточным кабелем.

Поднимите нижний край платы кнопок и отведите её над считывателем картриджей.

Установите плату поверх считывателя картриджей так, чтобы разъём кабеля был направлен к нижней части устройства.

При сборке:

Вставьте верхние кромки платы под их защёлки на задней крышке.

Разместите плату на задней крышке так, чтобы штифты выравнивания вошли в круглые вырезы на плате.

Нажмите плату вниз, пока пластиковая защёлка не зафиксируется.

Используйте кончик лопатки или чистый ноготь, чтобы отогнуть вверх поворотную фиксирующую планку на ZIF‑разъёме кабеля платы, расположенному на самой плате.

Используйте пинцет с притуплёнными концами, чтобы вытянуть кабель прямо из его гнезда.

Снимите плату.

По периметру задней крышки установлены скользящие защёлки.

Крепко удерживайте устройство одной рукой.

Другой рукой поднимите нижний край задней крышки, пока он не оторвётся от передней части корпуса.

Опустите заднюю крышку вниз, пока скользящие защёлки не выйдут из зацепления.

Снимите заднюю крышку.

При сборке:

Протяните кабель платы кнопок через его прорезь в задней крышке.

Разместите заднюю крышку на передней так, чтобы её нижний край немного выступал.

Это позволяет защёлкам скользить на место. Если задняя крышка полностью заподлицо с передней, защёлки не войдут в зацепление.

Втолкните заднюю крышку и сдвиньте её вверх, чтобы зафиксировать скользящие защёлки.

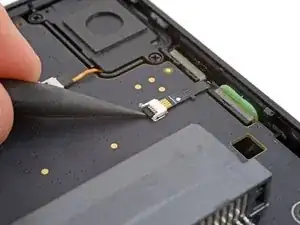

Используйте кончик лопатки или чистый ноготь, чтобы отогнуть вверх поворотную фиксирующую планку на ZIF‑разъёме кабеля питания и кнопок громкости.

Используйте пинцет с притуплёнными концами, чтобы вытянуть кабель прямо из его гнезда.

Плата кнопок питания и громкости приклеена к передней части корпуса.

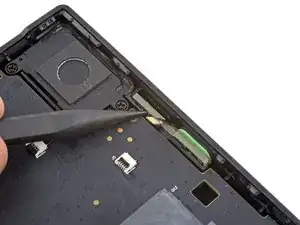

Вставьте острый конец лопатки между платой и материнской платой с левой стороны платы кнопок.

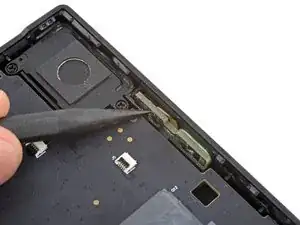

Используйте острый конец лопатки, чтобы выдавить плату и разъединить клей, который её фиксирует.

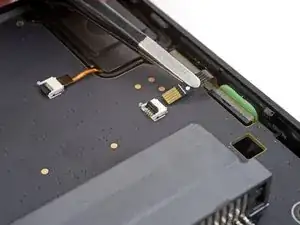

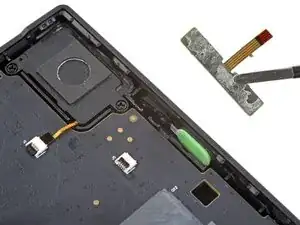

Схватите саму плату пинцетом с притуплёнными концами и извлеките её.

При сборке:

Если вы собираетесь использовать ту же плату, оставшийся клей должен быть достаточно липким для надёжной фиксации.

Если новая плата идёт с уже нанесённым клеем, удалите защитные пленки и используйте лопатку, чтобы прижать плату на место.

Если у платы нет клея или оставшийся клей недостаточно липкий, используйте тонкие полоски двусторонней клейкой ленты, например Tesa, чтобы зафиксировать её.
