Замена печатной платы кнопок базовой панели Logitech Extreme 3D Pro
Если одна из шести кнопок на базовой панели джойстика больше не работает, возможно, потребуется заменить печатную плату.
Шаг 1
Удалите три винта Phillips #1:
Два винта по 10 мм.
Один винт по 7 мм.
Шаг 2
Опустите резиновую накладку, чтобы открыть два винта под джойстиком.
Удалите два винта Phillips #1 по 10 мм.
Шаг 3
Разъедините корпус джойстика вручную.
Освободите этот зажим, расположенный под подлокотником.
Печатная плата будет не закреплена и может упасть.
Шаг 4
Удалите восемь винтов Phillips #1 по 10 мм снизу.
Шаг 5
Переверните джойстик вертикально.
Поднимите серебристую крышку базы и пропустите через нее свободную печатную плату.
Будьте осторожны с проводами, все еще прикрепленными к серебристой крышке базы снизу джойстика.
Шаг 6

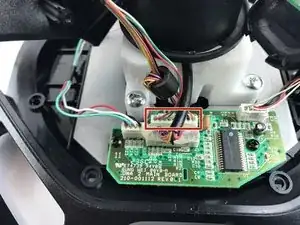

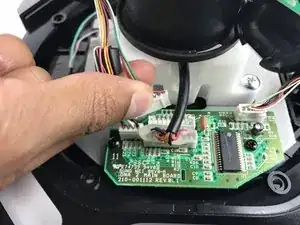

Удалите этот разъем провода с печатной платы.
Удаление этого провода освобождает нижнюю часть, что облегчит работу с ней.
Шаг 7

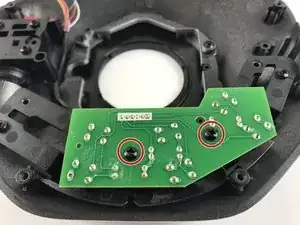

Удалите два винта Phillips #1 по 10 мм с платы кнопок.
Шаг 8

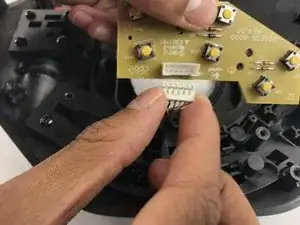

Поднимите плату кнопок.
Отключите плату кнопок.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
