Замена сборки триггера DualSense Edge

Следуйте этому руководству, чтобы заменить сборку адаптивного триггера в контроллере Sony DualSense Edge.

Если ваши триггеры L2 или R2 заедают, люфтят или не реагируют, возможно, потребуется заменить сборку адаптивного триггера.

Шаг 1

Положите контроллер на рабочую поверхность джойстиками вниз.

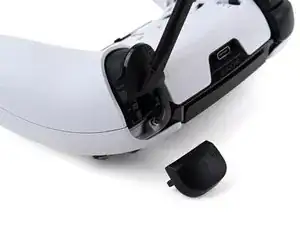

Используйте лопатку или палец, чтобы сдвинуть язычок Release влево. Передняя накладка должна упасть на стол.

Если передняя накладка не открывается, убедитесь, что у неё есть место для опускания и что язычок Release сдвинут полностью влево.

Поднимите контроллер, оставив переднюю накладку на столе.

При сборке вставляйте переднюю накладку под углом — сначала зацепите верхние направляющие, затем опустите накладку и защёлкните её на контроллере.

Шаг 2

Переверните контроллер так, чтобы джойстики были вверх.

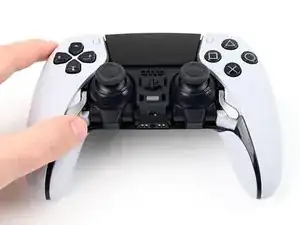

Поднимите металлический фиксатор, удерживающий джойстик, пока джойстик немного не выйдет.

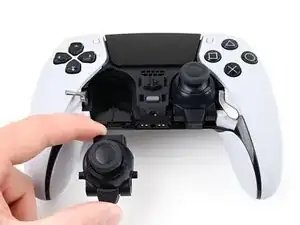

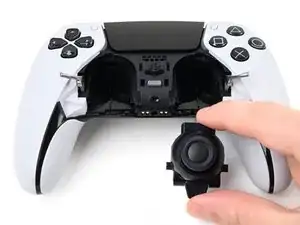

Выдвиньте джойстик из его гнезда.

Шаг 3

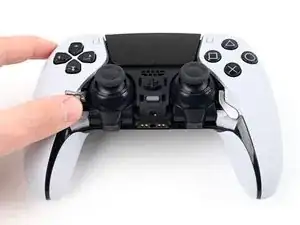

Повторите эту операцию, чтобы снять второй джойстик.

Шаг 4

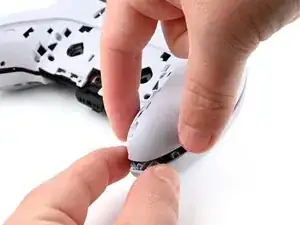

Задняя накладка удерживается хрупкими пластиковыми защёлками. Работайте медленно и аккуратно, чтобы не сломать защёлки.

Если вы установили прилагаемые к контроллеру задние лепестки, снимите их перед началом этой операции.

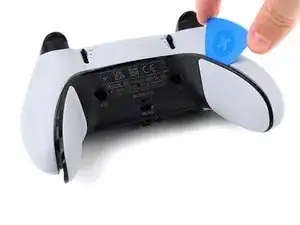

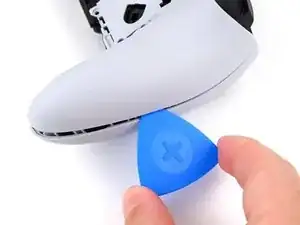

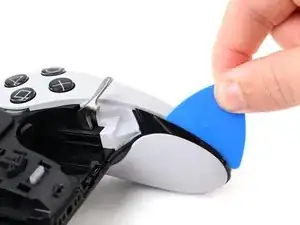

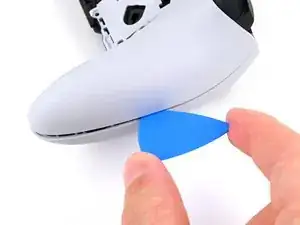

Вставьте плоскую кромку медиатора для открывания между чёрной частью задней накладки и верхней крышкой рядом с рычагом джойстика.

Просуньте медиатор по направлению к нижней части рукояти, чтобы освободить защёлки.

Шаг 5

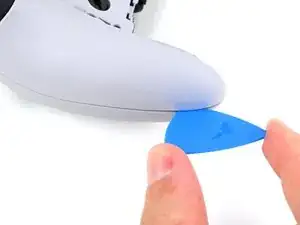

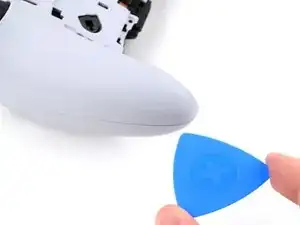

Проведите медиатором к задней части контроллера и переверните контроллер так, чтобы кнопки были вниз.

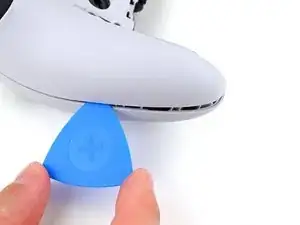

Проведите медиатором по краю задней накладки, чтобы освободить защёлки.

Шаг 6

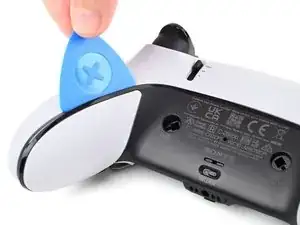

Проведите медиатором вдоль кромки накладки на другой рукояти.

Когда все защёлки освободятся, снимите накладку.

Если накладка в какой‑то момент застрянет, остановитесь и найдите защёлки, которые могли снова зацепиться, и освободите их медиатором, чтобы не повредить.

Шаг 7

Кнопки L1 и R1 удерживаются двумя защёлками. Если освободилась только одна защёлка, переместите лопатку на другую сторону кнопки, чтобы освободить оставшуюся защёлку. Не продолжайте поддевать с одной стороны после освобождения защёлки, иначе вы рискуете сломать другую защёлку.

Вставьте плоский конец лопатки в зазор между кнопками L1 и L2.

С помощью лопатки подденьте и вытащите кнопку L1.

Кнопки имеют тенденцию выскакивать на этом шаге. Вы можете прижать кнопку большим пальцем, чтобы этого избежать.

Повторите эту операцию, чтобы снять кнопку R1.

Шаг 8

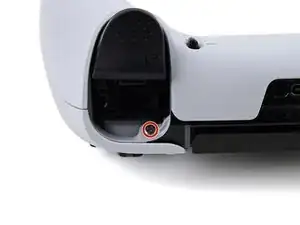

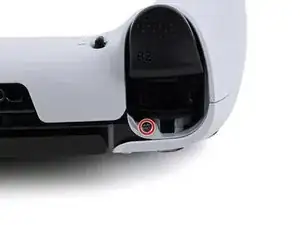

Снимите два винта длиной 6.4 мм за кнопками L1 и R1.

Используйте отвертку JIS J0 или официальный драйвер iFixit Phillips PH0, спроектированный для перекрёстной совместимости с винтами JIS. Использование отвертки, отличной от официальной iFixit или JIS, может привести к срыванию шлицов винтов.

Шаг 9

Поверните контроллер так, чтобы рукояти были направлены к вам.

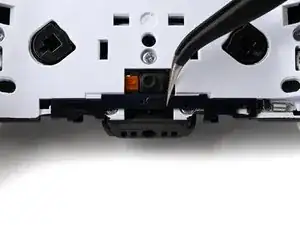

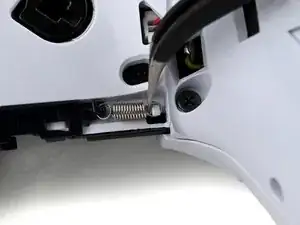

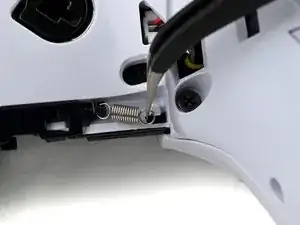

Используйте изогнутые пинцеты, чтобы приподнять правый конец пружины фиксирующего рычага с белого штифта.

Пружина расположена под кнопкой RB.

Шаг 10

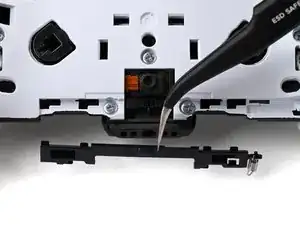

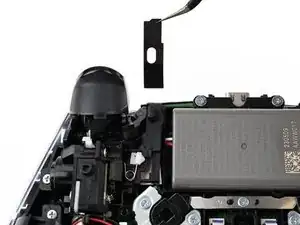

Используйте пинцет или пальцы, чтобы сдвинуть фиксирующий рычаг влево.

Сдвиньте фиксирующий рычаг в сторону от контроллера и снимите его.

Шаг 11

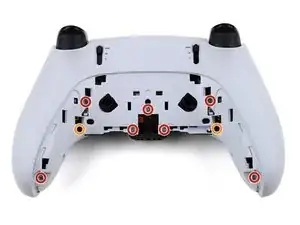

Снимите девять винтов, удерживающих заднюю крышку:

Семь винтов длиной 6.4 мм

Два винта длиной 10.5 мм

Шаг 12

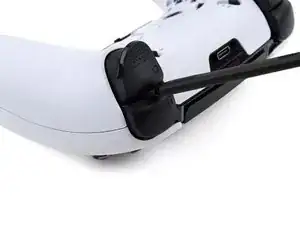

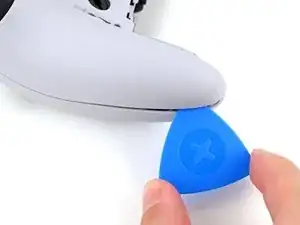

Вставьте острие медиатора для открывания в зазор вдоль внешнего края одной из рукояток контроллера, рядом с нижней частью.

Шаг 13

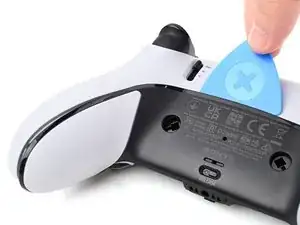

Подденьте медиатором, чтобы отделить заднюю крышку от передней, освобождая защёлки, которые их удерживают.

Продолжайте поддевать по краю контроллера, пока одна сторона не отделится.

Шаг 14

Повторите эту операцию, чтобы отделить другую сторону задней крышки.

Шаг 15

Если в любой момент корпус кажется застрявшим, остановитесь и поищите защёлки, которые могли снова сойтись, и освободите их открывалкой, чтобы не повредить.

Держите основную часть контроллера одной рукой.

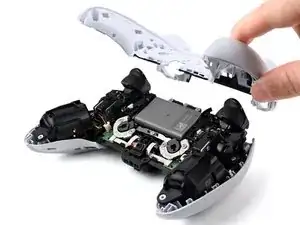

Поднимите заднюю крышку другой рукой. Она должна отойти под углом.

Надавив слегка в направлении кнопок L и R, поднимите заднюю крышку с контроллера и снимите её.

При сборке убедитесь, что пластиковые накладки для регулировочных ползунков механизма адаптивного триггера правильно установлены поверх ползунков.

Шаг 16

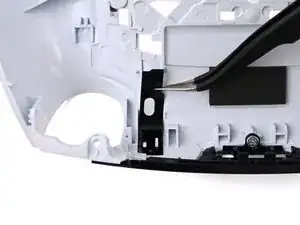

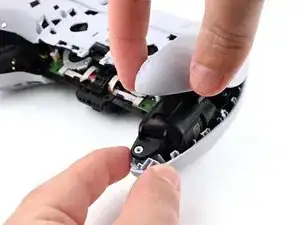

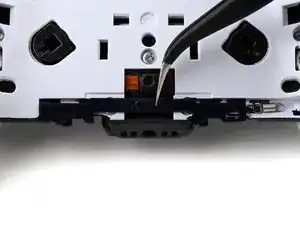

В задней крышке хранятся две маленькие пластиковые накладки для регулировочных ползунков механизма адаптивного триггера. Они могли отойти при снятии. Верните их в заднюю крышку сейчас, чтобы не потерять.

Используйте пинцет или пальцы, чтобы поднять накладку с контроллера.

Подденьте плоский конец накладки под пластиковую защёлку в задней крышке.

Убедитесь, что она установлена так, чтобы свободно перемещаться в своей канавке. Край с вырезом должен быть направлен к середине контроллера.

Если накладка согнулась при снятии или сборке задней крышки, прогрейте её небольшим количеством тепла феном, чтобы вернуть исходную форму.

При сборке вы можете использовать небольшой кусочек малярной ленты с внешней стороны задней крышки, чтобы зафиксировать накладки на месте.

Шаг 17

Если аккумулятор раздут или деформирован каким‑либо образом, примите соответствующие меры предосторожности.

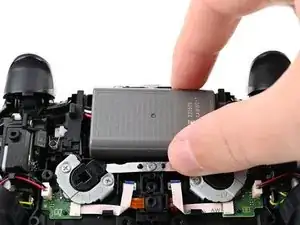

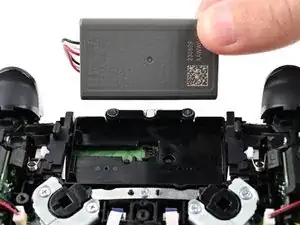

Поднимите аккумулятор и сдвиньте его вправо, чтобы доступ к разъёму под аккумулятором стал возможен.

Шаг 18

Используйте плоский конец лопатки, чтобы поддеть низкопрофильный разъём.

Поддёргивайте только за сам разъём. Не поддёргивайте провода — это может их повредить.

Снимите аккумулятор.

Шаг 19

Процедура описана для механизма триггера R2, который находится слева. Процедура снятия механизма L2 идентична.

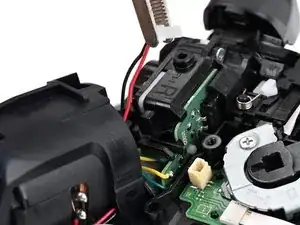

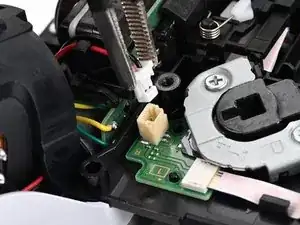

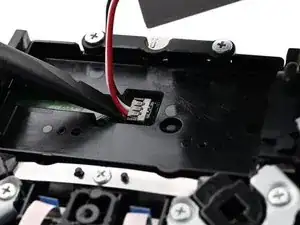

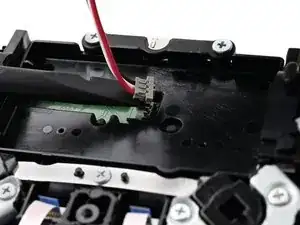

Используйте пинцет, чтобы отключить кабель вибромотора, подняв JST‑разъём из его гнезда.

Этот кабель подключён к плате задних кнопок, между кнопкой RB или LB и вибромотором.

Продолжайте поднимать, пока кабель вибромотора не освободится из зажима на механизме триггера.

Шаг 20

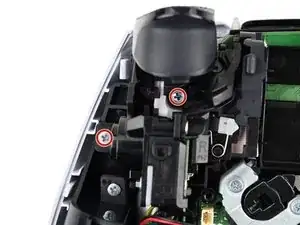

Выверните два винта длиной 6,4 мм, крепящих механизм триггера.

Шаг 21

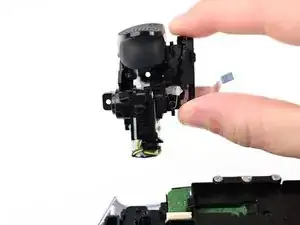

Отведите механизм триггера от контроллера и держите его так, чтобы получить доступ к плоскому кабелю под ним.

Пытаться полностью снять механизм триггера пока не стоит. Он всё ещё подключён плоским кабелем, который вы отключите на следующем шаге

Шаг 22

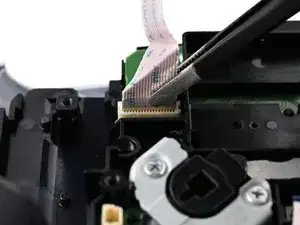

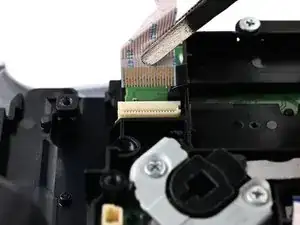

Держа механизм триггера над контроллером, используйте пинцет, чтобы отключить плоский кабель механизма триггера, захватив язычок и потянув от разъёма.

Снимите механизм триггера

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Утилизируйте электронные отходы в пункте приёма, сертифицированном по стандарту R2 или e‑Stewards.

Ремонт пошёл не по плану? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Ответы.

Перевод руководства с ifixit.com
