Замена вибромоторов DualSense Edge

Поместите контроллер на рабочую поверхность джойстиками вниз.

Используйте лопатку или палец, чтобы сдвинуть влево вкладку Release. Передняя панель должна опуститься на стол.

Если передняя панель не открывается, убедитесь, что у неё достаточно места для опускания и что вкладка Release полностью сдвинута влево.

Приподнимите контроллер, оставив переднюю панель на столе.

При сборке вставьте переднюю панель под углом так, чтобы верхние фиксаторы зашли первыми, затем опустите панель на место и защёлкните её на контроллере.

Переверните контроллер так, чтобы джойстики оказались сверху.

Поднимите металлическую скобу, удерживающую джойстик, пока джойстик немного не выдвинется.

Выдвиньте джойстик из паза.

Повторите эту процедуру, чтобы снять второй джойстик.

Задняя панель удерживается хрупкими пластиковыми защёлками. Работайте медленно и аккуратно, чтобы не сломать защёлки.

Если на Вашем контроллере установлены дополнительные тыльные кнопки, снимите их перед началом этой процедуры.

Вставьте плоский край расширительного инструмента между чёрной частью задней панели и верхней крышкой рядом с рычагом джойстика.

Протяните расширительный инструмент вниз по рукоятке, чтобы освободить защёлки.

Переместите инструмент к задней части контроллера и переверните контроллер кнопками вниз.

Продвигайте расширительный инструмент вдоль края задней панели, освобождая защёлки.

Продвиньте расширительный инструмент вдоль края панели на второй рукоятке.

После того как все защёлки будут освобождены, снимите панель.

Если панель застряла, остановитесь и проверьте, не зацепились ли снова какие-либо защёлки; освободите их расширительным инструментом, чтобы не повредить.

Кнопки L1 и R1 удерживаются двумя защёлками. Если освободилась только одна защёлка, переместите лопатку на другую сторону кнопки, чтобы освободить оставшуюся защёлку. Не продолжайте поддевать кнопку с одной стороны после освобождения защёлки — это может привести к поломке второй защёлки.

Вставьте плоский конец лопатки в зазор между кнопками L1 и L2.

Подденьте лопаткой кнопку L1, чтобы извлечь её.

В этом шаге кнопки могут резко выскочить. Прижмите кнопку большим пальцем, чтобы это предотвратить.

Повторите эту процедуру, чтобы снять кнопку R1.

Снимите два винта длиной 6,4 мм за кнопками L1 и R1.

Используйте биту JIS J0 или официальную биту iFixit Phillips PH0, предназначенную для совместимости с винтами JIS. Использование другой отвёртки может привести к повреждению шлицов винтов.

Поверните контроллер так, чтобы рукоятки были обращены к Вам.

Используя изогнутые пинцеты, поднимите правый конец пружины планки разблокировки с белого штифта.

Пружина находится под кнопкой RB.

Используя пинцет или пальцы, сдвиньте планку разблокировки влево.

Сдвиньте планку разблокировки в сторону от контроллера, чтобы снять её.

Снимите девять винтов, крепящих заднюю крышку:

Семь винтов длиной 6,4 мм

Два винта длиной 10,5 мм

Вставьте конец расширительного инструмента в зазор по внешнему краю одной из рукоятек контроллера около нижней части.

Подденьте расширительным инструментом, чтобы отделить заднюю крышку от передней, освободив защёлки, соединяющие их.

Продолжайте поддевать вдоль края контроллера, пока одна сторона не отделится.

Повторите эту процедуру, чтобы отделить вторую сторону задней крышки.

Если корпус застрял, прекратите работу и проверьте, не зацепились ли защёлки — аккуратно отсоедините их лопаткой, чтобы не повредить.

Удерживайте основную часть контроллера одной рукой.

Другой рукой приподнимите заднюю панель. Она должна отгибаться под углом.

Немного сдвигая панель в сторону кнопок L и R, снимите её с контроллера и полностью удалите.

При сборке убедитесь, что пластиковые крышки регулировочных ползунков адаптивных триггеров установлены правильно и находятся над ползунками.

На задней панели крепятся две небольшие пластиковые крышки регулировочных ползунков адаптивных триггеров. Они могли отсоединиться при снятии панели. Установите их обратно сейчас, чтобы не потерять.

Пинцетом или пальцами приподнимите крышку с контроллера.

Заведите её плоский конец под пластиковую защёлку на задней панели.

Убедитесь, что крышка свободно перемещается в пазу. Край с выемкой должен быть направлен к середине контроллера.

Если при снятии или установке задней панели крышка деформировалась, слегка нагрейте её феном, чтобы восстановить форму.

При сборке можно зафиксировать крышки кусочком малярного скотча с внешней стороны задней панели.

Если аккумулятор вздут или деформирован, соблюдайте соответствующие меры предосторожности.

Поднимите аккумулятор и сдвиньте его вправо, чтобы получить доступ к разъёму под ним.

Используйте плоский конец лопатки, чтобы поддеть низкопрофильный разъём.

Поддевайте только разъём. Не поддевайте провода — это может их повредить.

Извлеките аккумулятор.

Описание процедуры дано для сборки триггера R2, который находится слева. Процедура снятия сборки L2 идентична.

Пинцетом отсоедините кабель вибромотора, подняв разъём JST из его гнезда.

Кабель подключён к плате задних кнопок, между кнопкой RB или LB и вибромотором.

Продолжайте поднимать, пока кабель не выйдет из защёлки на сборке триггера.

Выкрутите два винта длиной 6,4 мм, крепящих сборку триггера.

Приподнимите сборку триггера от контроллера и удерживайте её так, чтобы был доступ к ленточному кабелю снизу.

Пока не пытайтесь полностью удалить сборку триггера. Она всё ещё соединена ленточным кабелем, который будет отсоединён на следующем шаге

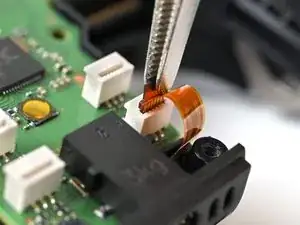

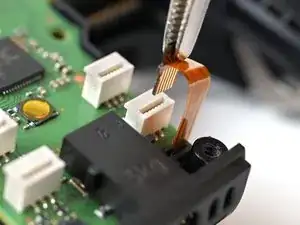

Удерживая сборку триггера над контроллером, пинцетом отсоедините ленточный кабель сборки триггера, взявшись за язычок и потянув его в сторону от разъёма.

Снимите сборку триггера

Перед продолжением убедитесь, что сняты обе адаптивные сборки триггеров L2 и R2.

Пинцетом отсоедините ленточный кабель задней кнопки RB от материнской платы, взявшись за синий язычок на кабеле и потянув его в сторону от разъёма.

На скобе задней кнопки RB выгравирована буква «R», она находится слева.

Пинцетом выведите ленточный кабель задней кнопки RB из пластиковой защёлки.

Пинцетом отсоедините ленточный кабель задней кнопки RB от платы задних кнопок.

Пинцетом отсоедините ленточный кабель заднего микрофона от материнской платы.

Продолжайте поднимать, чтобы извлечь микрофон.

При сборке поместите выступ на правом краю микрофона в паз на его корпусе.

Пинцетом отсоедините ленточный кабель задней кнопки LB от материнской платы, взявшись за синий язычок и потянув его в сторону от разъёма.

Выкрутите три винта, крепящих скобу аккумулятора:

Два винта длиной 6,4 мм около середины левого и правого краёв скобы аккумулятора

Один винт длиной 10,4 мм около центра скобы аккумулятора

Поднимите и снимите скобу аккумулятора.

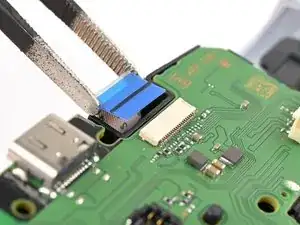

С помощью пинцета отключите ленточный кабель переднего микрофона от материнской платы, удерживая синюю язычок и потянув его в сторону от разъёма.

Разъём переднего микрофона расположен под разъёмом кнопки «Назад» LB в нижней части материнской платы.

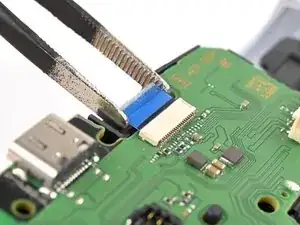

С помощью пинцета отключите ленточный кабель тачпада от материнской платы, удерживая синий язычок и потянув его в сторону от разъёма.

Этот разъём может быть трудно отключить. Если вы держите язычок с боков, как показано на изображении, сожмите пинцет ровно настолько, чтобы захватить язычок, чтобы не согнуть его и не повредить ленточный кабель.

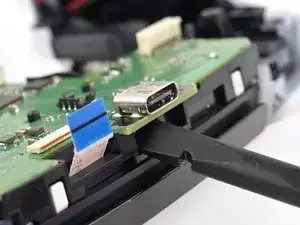

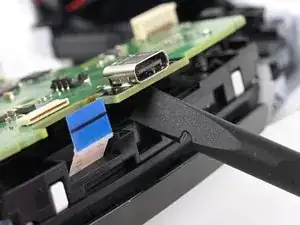

Вставьте плоский конец лопатки под материнскую плату, под разъём USB-C.

Используя лопатку, подденьте материнскую плату и освободите её из маленьких фиксаторов, удерживающих её.

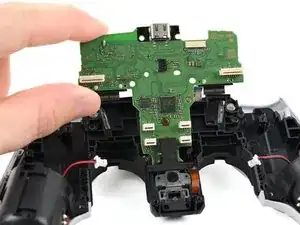

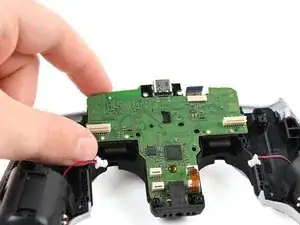

Поднимите и снимите материнскую плату руками.

Если динамик прилип к материнской плате, аккуратно снимите его и отложите в сторону или верните в посадочное место.

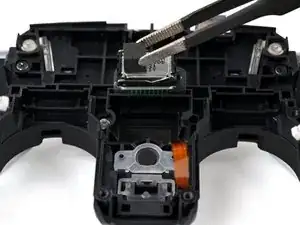

Поднимите и снимите пинцетом или руками динамик из центра средней рамы.

При сборке:

Убедитесь, что на обратной стороне нового динамика есть кусок поролоновой прокладки. Если этого нет, перенесите прокладку со старого динамика на новый.

Установите динамик так, чтобы выступающая часть контактных пружин была справа. Если ориентация неясна, сверьтесь с материнской платой и убедитесь, что пружины контактируют с контактами на ней.

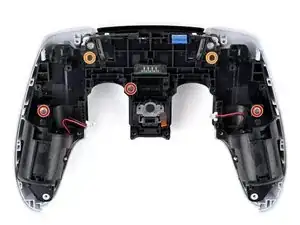

Выкрутите пять винтов, крепящих среднюю раму:

Три винта длиной 6,4 мм

Два винта длиной 10,4 мм

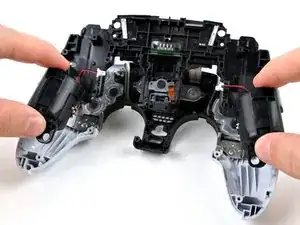

Ухватитесь за корпуса вибромоторов и поднимите среднюю раму, чтобы снять её.

Убедитесь, что кабель тачпада свободно проходит через отверстие в средней раме.

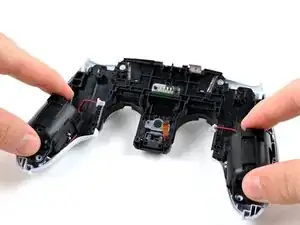

Это руководство относится к правому вибромотору, который находится слева. Процесс для левого мотора идентичен.

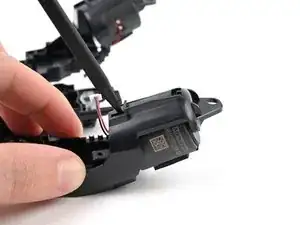

Используйте лопатку, чтобы нажать на вибромотор через отверстие в средней раме сверху корпуса вибромотора.

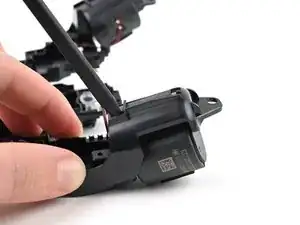

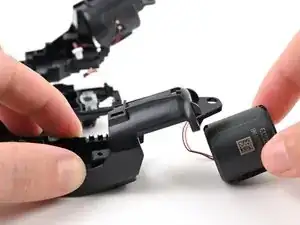

Когда вибромотор освободится от клея в корпусе, возьмите его и извлеките.

При сборке:

Используйте изопропиловый спирт высокой концентрации (>90%) и кофейный фильтр или салфетку без ворса, чтобы удалить клей с корпуса вибромотора.

Наклейте двусторонний скотч, например Tesa, в то же место в корпусе, где был старый клей.

Если на новом вибромоторе нет поролоновой прокладки, перенесите прокладку со старого мотора на новый.
