Замена сенсорной панели DualSense Edge
Следуйте данному руководству, чтобы заменить сенсорную панель в контроллере Sony DualSense Edge.
Если сенсорная панель не реагирует или не нажимается, возможно, пришло время её заменить.
Шаг 1


Поместите контроллер на рабочую поверхность так, чтобы джойстики были обращены вниз.
Используйте лопатку или палец, чтобы сдвинуть влево вкладку Отпускания. Передняя рамка должна опуститься на стол.
Если передняя рамка не открылась, убедитесь, что у неё достаточно места для опускания, и что вкладка Отпускания полностью сдвинута влево.
Поднимите контроллер, оставив переднюю рамку на столе.
При сборке установите переднюю рамку под углом, вставив сначала верхние выступы, затем опустите рамку на место и защёлкните её на контроллере.
Шаг 2


Переверните контроллер так, чтобы джойстики были обращены вверх.
Поднимите металлический рычаг, удерживающий джойстик, пока джойстик немного не выйдет из посадочного места.
Выдвиньте джойстик из его слота.
Шаг 3

Повторите эту процедуру, чтобы снять второй джойстик.
Шаг 4


Задняя рамка удерживается хрупкими пластиковыми защёлками. Работайте медленно и аккуратно, чтобы не сломать защёлки.
Если вы установили дополнительные задние кнопки, идущие в комплекте с контроллером, снимите их перед началом этой процедуры.
Вставьте плоский край распорки между чёрной частью задней рамки и верхней крышкой около рычага джойстика.
Проведите распоркой вниз по рукоятке, чтобы отсоединить защёлки.
Шаг 5

Продолжайте продвигать распорку вокруг задней части контроллера, затем переверните контроллер кнопками вниз.
Продвигайте распорку по краю задней рамки, освобождая защёлки.
Шаг 6


Продвиньте распорку вдоль края рамки второй рукоятки.
Как только все защёлки будут освобождены, снимите рамку.
Если в какой-то момент рамка застрянет, остановитесь и осмотрите, не зацепилась ли какая-либо защёлка; отпустите её с помощью распорки, чтобы не повредить.
Шаг 7


Кнопки L1 и R1 удерживаются двумя защёлками. Если отцепилась только одна защёлка, переместите лопатку на другую сторону кнопки, чтобы отсоединить оставшуюся защёлку. Не продолжайте поддевать одну сторону после отцепления защёлки — это может привести к поломке другой защёлки.
Вставьте плоский конец лопатки в щель между кнопками L1 и L2.
Используйте лопатку, чтобы извлечь кнопку L1.
В этом шаге кнопки могут резко выскочить. Прижмите кнопку большим пальцем, чтобы предотвратить это.
Повторите процедуру для снятия кнопки R1.
Шаг 8

Снимите два винта длиной 6,4 мм, расположенных за кнопками L1 и R1.
Используйте JIS J0 отвёртку или официальную отвёртку iFixit Phillips PH0, которая предназначена для совместимости с винтами JIS. Использование другой отвёртки может привести к повреждению шлица винта.
Шаг 9

Поверните контроллер так, чтобы рукоятки были обращены к Вам.
Используйте пару загнутых пинцетов, чтобы поднять правый конец пружины с белого штока.
Пружина расположена под кнопкой RB.
Шаг 10


Используйте пару пинцетов или пальцы, чтобы сдвинуть планку отпускания влево.
Сдвиньте планку отпускания прочь от контроллера, чтобы снять её.
Шаг 11

Снимите девять винтов, крепящих заднюю крышку:
Семь винтов длиной 6,4 мм
Два винта длиной 10,5 мм
Шаг 12

Вставьте острый конец распорки в зазор по внешнему краю одной из рукояток контроллера, около нижней части.
Шаг 13


Подденьте распоркой, чтобы отделить заднюю крышку от передней, освободив защёлки, которые их соединяют.
Продолжайте поддевать вдоль края контроллера, пока одна сторона не будет полностью отделена.
Шаг 14

Повторите процедуру, чтобы отделить другую сторону задней крышки.
Шаг 15


Если в какой-то момент корпус ощущается застрявшим, остановитесь и проверьте, не зацепились ли какие-либо защёлки, и освободите их с помощью открывалки, чтобы не повредить.
Удерживайте основную часть контроллера одной рукой.
Другой рукой приподнимите заднюю крышку. Она должна подниматься под углом.
Немного надавливая в сторону кнопок L и R, снимите заднюю крышку с контроллера и полностью удалите её.
При сборке убедитесь, что пластиковые заглушки для регулировочных ползунков адаптивных спусковых крючков правильно установлены поверх ползунков.
Шаг 16


На задней крышке удерживаются две небольшие пластиковые заглушки для регулировочных ползунков адаптивных спусковых крючков. Они могли отсоединиться при демонтаже. Верните их на место в заднюю крышку, чтобы не потерять.
Используйте пинцет или пальцы, чтобы приподнять заглушку с контроллера.
Вдвиньте плоский конец заглушки под пластиковую защёлку в задней крышке.
Убедитесь, что заглушка установлена так, чтобы она свободно перемещалась в пазу. Край с выемкой должен быть направлен к центру контроллера.
Если во время снятия или установки задней крышки заглушка деформировалась, слегка нагрейте её феном, чтобы восстановить первоначальную форму.
При сборке можно использовать небольшой кусок малярной ленты с внешней стороны задней крышки, чтобы зафиксировать заглушки на месте.
Шаг 17

Если аккумулятор вздут или деформирован, соблюдайте соответствующие меры предосторожности.
Приподнимите аккумулятор и сдвиньте его вправо, чтобы получить доступ к разъёму, расположенному под ним.
Шаг 18


Используйте плоский конец лопатки, чтобы поддеть низкопрофильный разъём.
Поддевайте только разъём. Не поддевайте провода, чтобы не повредить их.
Снимите аккумулятор.
Шаг 19


Процедура описана на примере сборки спускового крючка R2, который находится слева. Процедура снятия сборки L2 идентична.
Используйте пинцет, чтобы отключить кабель вибромотора, подняв разъём JST из его разъёма.
Этот кабель подключён к плате задних кнопок между кнопкой RB или LB и вибромотором.
Продолжайте поднимать, пока кабель вибромотора не освободится из зажима на сборке спускового крючка.
Шаг 20

Снимите два винта длиной 6,4 мм, которые крепят сборку спускового крючка.
Шаг 21

Приподнимите сборку спускового крючка от контроллера и удерживайте её так, чтобы получить доступ к ленточному кабелю под ней.
Не пытайтесь полностью удалить сборку спускового крючка на данном этапе. Она всё ещё подключена ленточным кабелем, который будет отключён на следующем шаге.
Шаг 22


Удерживая сборку спускового крючка над контроллером, используйте пинцет, чтобы отключить ленточный кабель сборки спускового крючка, потянув за язычок в сторону от разъёма.
Снимите сборку спускового крючка
Шаг 23

Убедитесь, что сняты обе адаптивные сборки спусковых крючков L2 и R2, прежде чем продолжить.
Используйте пинцет, чтобы отключить разъём ленточного кабеля задней кнопки RB от материнской платы, ухватив синий язычок на ленточном кабеле и потянув его в сторону от разъёма.
На скобе задней кнопки RB выбито обозначение «R», и расположена она слева.
Шаг 24

Используйте пинцет, чтобы извлечь ленточный кабель задней кнопки RB из пластикового зажима.
Шаг 25

Используйте пинцет, чтобы отключить ленточный кабель задней кнопки RB от платы задних кнопок.
Шаг 26

Используйте пинцет, чтобы отключить ленточный кабель заднего микрофона от материнской платы.
Продолжайте поднимать, чтобы удалить микрофон.
При сборке убедитесь, что пластиковый край микрофона справа вставлен в паз в корпусе микрофона.
Шаг 27

Используйте пинцет, чтобы отключить ленточный кабель задней кнопки LB от материнской платы, ухватив синий язычок и потянув его в сторону от разъёма.
Шаг 28

Снимите три винта, крепящих скобу аккумулятора:
Два винта длиной 6,4 мм рядом со средней частью левого и правого краёв скобы аккумулятора
Один винт длиной 10,4 мм в центре скобы аккумулятора
Шаг 29

Приподнимите и снимите скобу аккумулятора.
Шаг 30

Воспользуйтесь пинцетом, чтобы отсоединить ленточный кабель переднего микрофона от материнской платы: захватите синюю язычок и потяните его в сторону от разъёма.
Разъём переднего микрофона расположен под разъёмом кнопки LB сзади, в нижней части материнской платы.
Шаг 31

Воспользуйтесь пинцетом, чтобы отсоединить ленточный кабель тачпада от материнской платы: захватите синюю язычок и потяните его в сторону от разъёма.
Этот разъём может быть сложно отключить. Если Вы захватили язычок с боков, как показано на изображении, приложите усилие ровно настолько, чтобы удержать язычок, не деформируя его и ленточный кабель.
Шаг 32

Вставьте плоский конец лопатки под материнскую плату, под разъёмом USB-C.
Используйте лопатку, чтобы приподнять материнскую плату, освободив её от маленьких фиксаторов.
Шаг 33

Используйте пальцы, чтобы поднять и извлечь материнскую плату.
Если динамик прилип к материнской плате, аккуратно снимите его и отложите в сторону или установите обратно в вырез.
Шаг 34

Используйте пинцет или пальцы, чтобы поднять и извлечь динамик из центра средней рамы.
При сборке:
Убедитесь, что на обратной стороне нового динамика имеется кусочек поролона. Если его нет, перенесите поролон со старого динамика на новый.
Установите динамик так, чтобы выступающая часть контактных пружин была справа. Если Вы сомневаетесь в правильной ориентации, проверьте материнскую плату и убедитесь, что пружины контактируют с выводами на ней.
Шаг 35

Выкрутите пять винтов, крепящих среднюю раму:
Три винта длиной 6,4 мм
Два винта длиной 10,4 мм
Шаг 36

Захватите корпуса вибромоторов и поднимите среднюю раму, чтобы извлечь её.
Убедитесь, что кабель тачпада свободно проходит через отверстие в средней раме.
Шаг 37

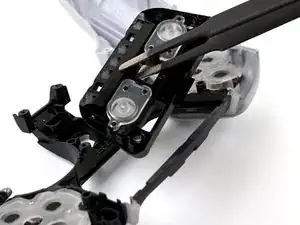

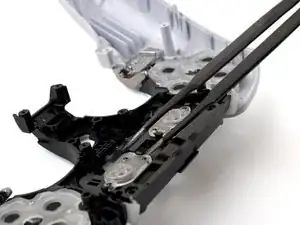

Используйте пинцет или пальцы, чтобы поднять и извлечь кнопку Create и кнопку Option.
Шаг 38

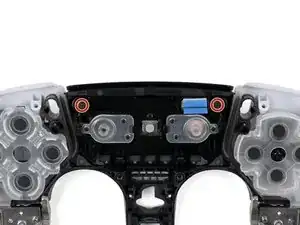

Выкрутите два винта длиной 5,5 мм, крепящих тачпад.
Шаг 39

Удерживайте контроллер одной рукой и другой извлеките переднюю часть тачпада.

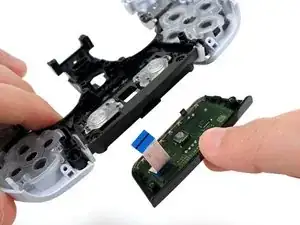

Передняя часть тачпада плотно зафиксирована сзади. Вам потребуется приложить значительное усилие.
Убедитесь, что кабель тачпада не зацепится, проходя через паз в корпусе тачпада.
При сборке:
Убедитесь, что в комплекте заменяющей части тачпада есть кабель. Если его нет, перенесите ленточный кабель тачпада на новую деталь.
Проденьте кабель тачпада через его паз в корпусе тачпада.
Сожмите две боковые стороны тачпада вместе, пока они не защёлкнутся на месте.
Шаг 40

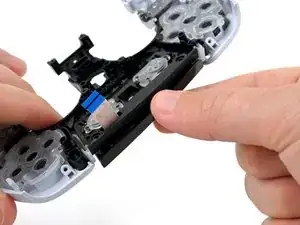

Используйте пинцет или пальцы, чтобы снять и извлечь заднюю часть тачпада.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Утилизируйте электронные отходы на переработку в центре, сертифицированном по стандарту R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью в наше сообщество Answers.
