Замена материнской платы DualShock 4 CUH-ZCT2

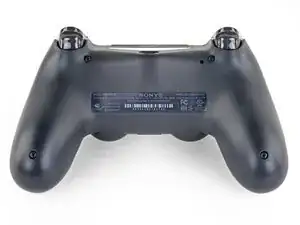

Используйте крестовую отвертку, чтобы выкрутить четыре винта длиной 6,4 мм из задней панели.

Четыре хрупких пластиковых защёлки удерживают панели вместе. Их расположение более подробно показано в этом руководстве.

Защёлки помогают удерживать стыки вместе. Если сломать эти защёлки, контроллер всё равно будет работать.

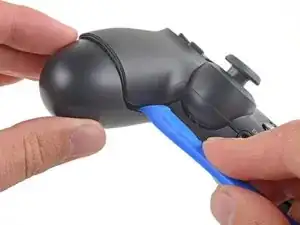

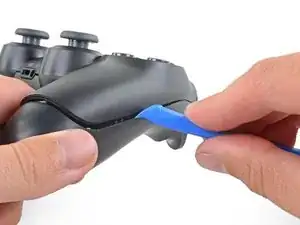

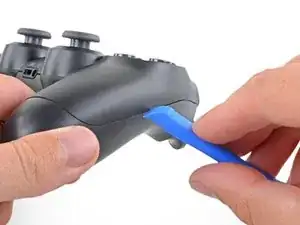

Вставьте инструмент для открывания в щель между передней и задней панелями, начиная с внешнего края любой ручки.

Осторожно отожмите заднюю панель от передней до частичного разъединения.

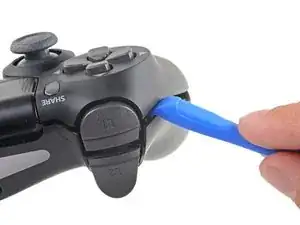

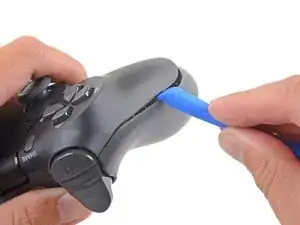

Используйте инструмент для открывания, чтобы разъединить панели, освобождая пластиковые защёлки по периметру контроллера.

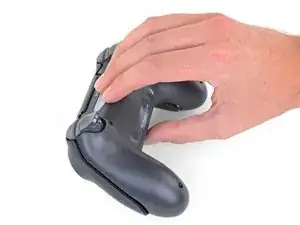

Поднимите заднюю панель прямо вверх от контроллера.

Не снимайте заднюю панель полностью. Она всё ещё прикреплена к контроллеру ленточным кабелем.

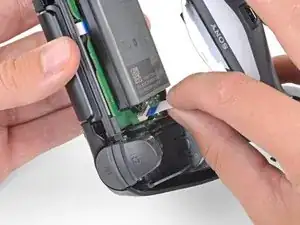

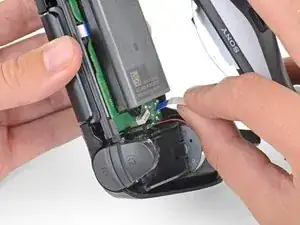

Аккуратно потяните ленточный кабель прямо из разъёма на материнской плате пальцами.

Поскольку у этой ленты слишком маленькая вынимающаяся метка, чтобы взять её пальцами или пинцетом, захватывайте сам кабель. В противном случае используйте вынимающие метки, когда это возможно.

При сборке захватывайте ленточный кабель за синюю метку и аккуратно вдавливайте кабель прямо в разъём. Нажимайте на синюю метку, а не на сам кабель.

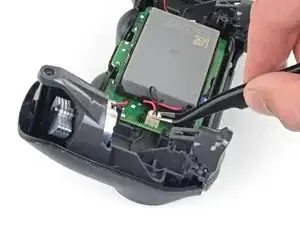

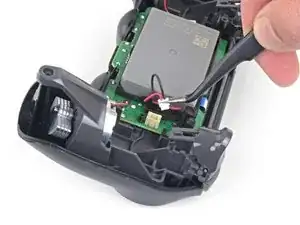

Используйте пинцет, чтобы поднять разъём питания батареи прямо вверх с материнской платы.

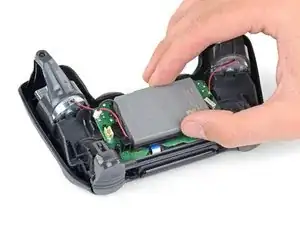

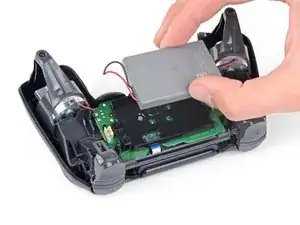

Снимите батарею.

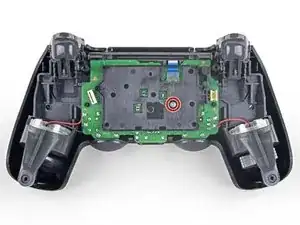

Используйте крестовую отвертку, чтобы выкрутить винт длиной 6,4 мм, крепящий кронштейн батареи.

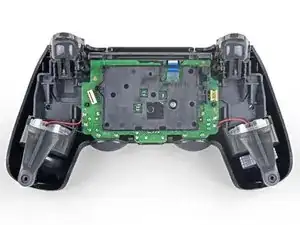

Снимите кронштейн батареи.

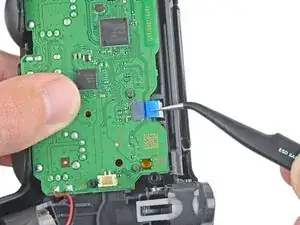

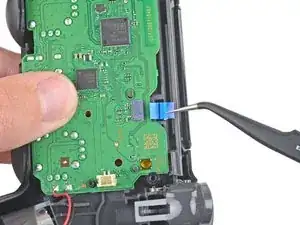

Используйте пинцет, чтобы отсоединить ленточный кабель сенсорной панели.

Тяните ленточный кабель прямо из разъёма на материнской плате за синюю вынимающую метку, а не за сам кабель.

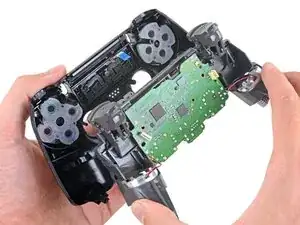

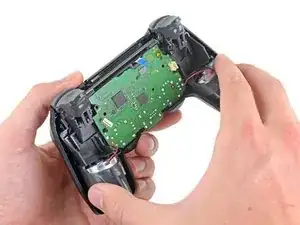

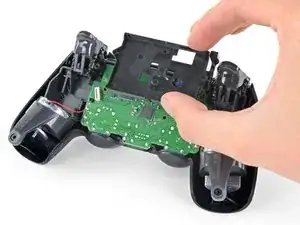

Отделите узел материнской платы и средней рамки от передней панели.
