Замена потенциометра(ов) DulaShock 4 CUH-ZCT2

Консоли

При использовании джойстика он вращает две скобы внутри аналогового стика, каждая из которых соединена с потенциометром. Основная функция потенциометра — измерять вращение и точное движение джойстика. Один потенциометр фиксирует движение влево и вправо, а другой — вверх и вниз. Внутри потенциометра находится металлический контактор, прикрепленный к белой монтажной скобе. Когда скоба движется, контактор, соприкасающийся с дорожкой, изменяет свое положение, что регистрирует позицию и движение джойстика. Когда происходит неисправность джойстика, это зачастую связано с износом потенциометра. Со временем контактор, трущиеся о резистивную подкладку, создает недостатки.

Данное руководство покажет вам, как заменить поврежденный потенциометр в контроллере DualShock 4 (контроллер PS4). Формат этого руководства также применим к контроллеру DualSense (контроллер PS5).

Вам не нужны специальные навыки для выполнения этого руководства.

Что касается покупки замены потенциометра, я рекомендую приобрести его на Amazon. Ссылка, которую я предоставил для замены потенциометра в разделе инструментов, дорогая, вы можете найти более дешевые варианты на сайте Amazon.

Шаг 1

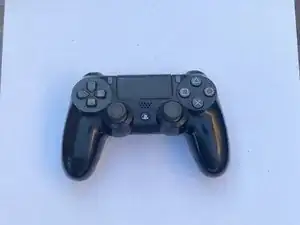

Возьмите ваш контроллер DualShock 4, у которого есть проблемы с джойстиком.

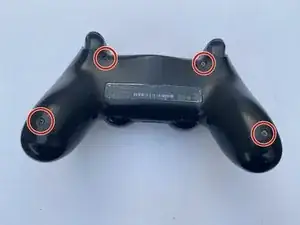

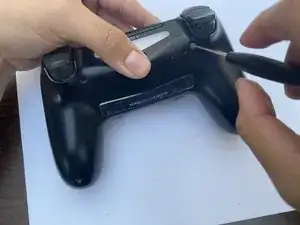

Используя отвертку Phillips #00, удалите четыре винта длиной 6,0 мм, крепящие заднюю крышку к контроллеру.

Будьте осторожны при ослаблении винтов! Использование отвертки неправильного размера или ее проскальзывание может навсегда повредить головки винтов, затрудняя их removal.

Шаг 2

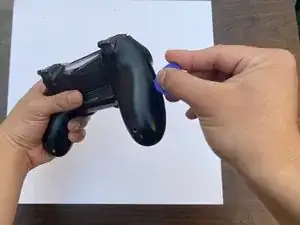

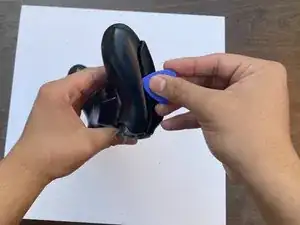

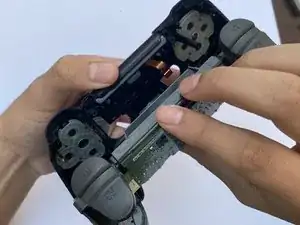

Сожмите ручку контроллера, чтобы создать щель.

Вставьте инструмент для открытия в щель, затем сдвиньте его в любом направлении.

Убедитесь, что вы сделали это с каждой стороны контроллера, где видите линию, которую можно открыть. Используйте инструмент для открытия, если открыть слишком сложно.

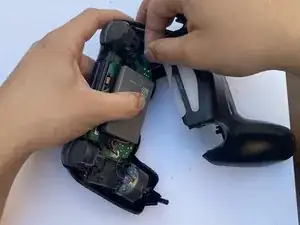

Откройте корпус.

Не открывайте корпус с силой, так как там есть белая лента, соединенная с материнской платой. Будьте осторожны при открытии корпуса!

Шаг 3

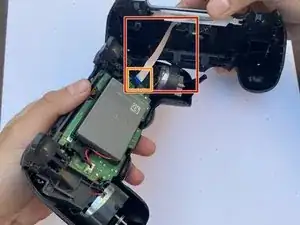

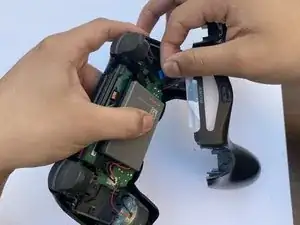

После осторожного открытия корпуса обратите внимание на белую ленту, соединенную с материнской платой.

Возьмите белую ленту за синий конец и аккуратно удалите ее.

Шаг 4

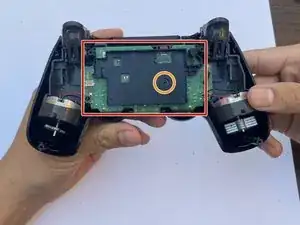

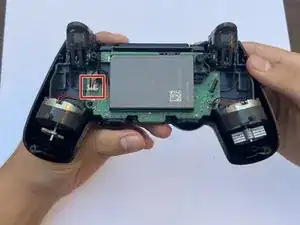

После удаления первой половины корпуса вы сможете увидеть батарею.

Отключите батарею от материнской платы через белый разъем.

Удалите батарею.

Шаг 5

Удалите батарейный отсек, просто вытащив его.

В других моделях отвертка держит батарейный отсек.

Не вытаскивайте батарейный отсек, если он удерживается винтом. Сначала удалите винт, затем вытяните батарейный отсек.

Шаг 6

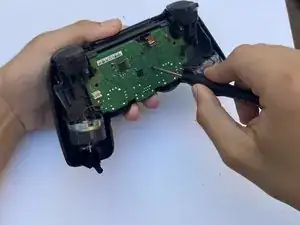

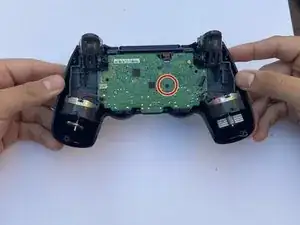

Используя ту же отвертку Phillips #00, удалите винт длиной 6,0 мм, который удерживает материнскую плату и другую половину корпуса контроллера.

После этого шага не пытайтесь еще раз удалить материнскую плату. Я расскажу об этом в следующем шаге.

Шаг 7

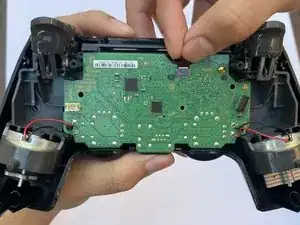

Обратите внимание на ленту, соединенную с верхней частью материнской платы. Отключите ее самостоятельно.

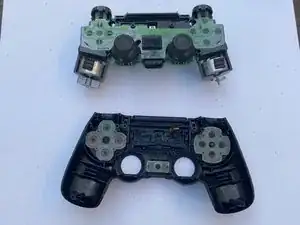

Отделите другую половину корпуса контроллера от материнской платы.

Перед тем как отделить корпус от материнской платы, убедитесь, что та же лента, которая была прикреплена к верхней части материнской платы, выходит через отверстие, из которого она вышла.

Шаг 8

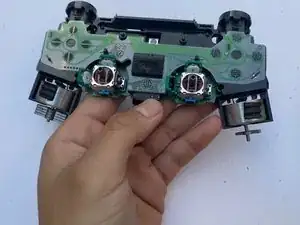

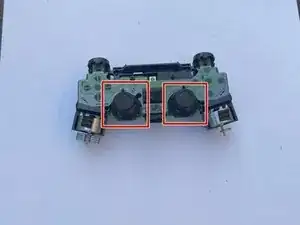

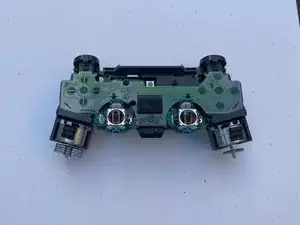

Вы сосредотачиваетесь на той части, где находится материнская плата.

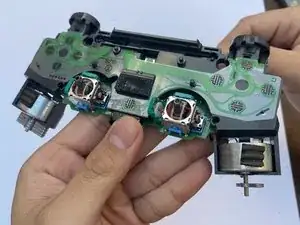

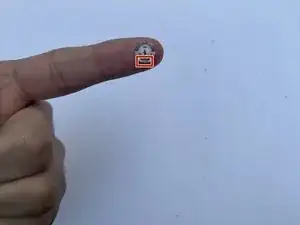

Удалите стики с джойстика, который неисправен. Если оба джойстика неисправны, удалите оба стика.

Шаг 9

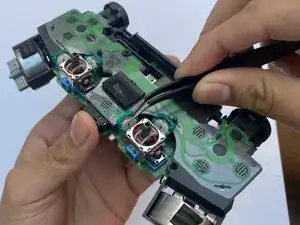

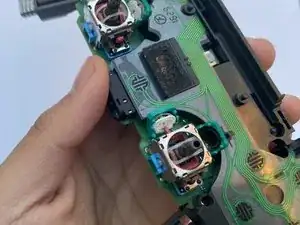

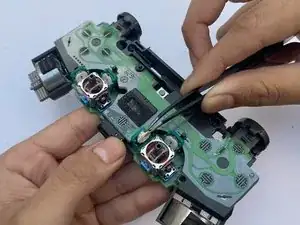

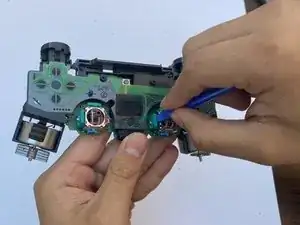

Используя инструмент для открытия, вскройте корпус, содержащий поврежденный потенциометр.

Верхний корпус позволяет аналоговому стику двигаться влево и вправо. Левый корпус позволяет аналоговому стику двигаться вверх и вниз. Я рекомендую удалить все из них, чтобы убедиться, что все будет работать.
